⌀22 ซีรีส์ YW ปุ่มกดเรือง ไฟส่องสว่าง
แบรนด์ :
IDEC
ข้อควรระวัง
- สินค้าในรูปภาพเป็นเพียงภาพตัวอย่างเท่านั้น สเปค รวมทั้ง รูปทรง และสีอาจแตกต่างกันไปสำหรับแต่ละหมายเลข รุ่น
รายละเอียดสินค้า
· ประหยัดพื้นที่ บล็อก หน้าสัมผัส หนา 10 มม. ตัวดำเนินการที่ถอดออกได้
· กะทัดรัดและน้ำหนักเบา
· มีกรอบโลหะ ไฟ ไพล็อต แบบ unibody และ สวิตช์แบบเลือกค่า กุญแจ ให้เลือก
· คอนแท็กบล็อก แยกทำให้การติดตั้งและถอดง่าย
· ไฟ ไพล็อต คุณสมบัติ เลนส์ ขนาดใหญ่เพื่อให้ ค่ามุมมองของการแสดงผล ที่กว้าง
· IP65 (แผงด้านหน้า)(IEC 60529)

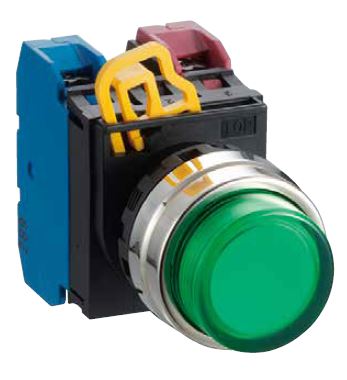

ปุ่มกดเรือง ไฟส่องสว่าง พร้อมกรอบพลาสติกและปุ่มกดเรือง ไฟส่องสว่าง พร้อมกรอบโลหะ
* * รูปภาพ ผลิตภัณฑ์ เป็นเพียงภาพตัวอย่าง สเปค รวมทั้ง รูปทรง และสีอาจแตกต่างกันไปสำหรับแต่ละหมายเลข รุ่น
ปุ่มกดเรือง ไฟส่องสว่าง พร้อมกรอบพลาสติก
หมายเหตุ:- ระบุรหัสสี เลนส์ แทน ➁ ใน รหัสรุ่น/ Part number
- ระบุรหัสแรงดันไฟฟ้าในการทำงานแทน ➂ ใน รหัสรุ่น/ Part number
| รูปทรง | โคมไฟ | การทำงาน | หน้าสัมผัส | รหัสสินค้า | ➂ การดำเนินงาน รหัสแรงดันไฟฟ้า | ➁ รหัสสี เลนส์ |
|---|---|---|---|---|---|---|
มีก้านยืด  | ไม่มีโคมไฟ | ชั่วขณะ | 1NO | YW1L-M2E10Q0➁ | 0: ไม่มีโคมไฟ สูงสุด 250 V AC/DC | A: อำพัน G: สีเขียว R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง |
| 1NC | YW1L-M2E01Q0➁ | |||||
| 2NO | YW1L-M2E20Q0➁ | |||||
| 2NC | YW1L-M2E02Q0➁ | |||||
| 1NO-1NC | YW1L-M2E11Q0➁ | |||||
| บำรุงรักษา | 1NO | YW1L-A2E10Q0➁ | ||||
| 1NC | YW1L-A2E01Q0➁ | |||||
| 2NO | YW1L-A2E20Q0➁ | |||||
| 2NC | YW1L-A2E02Q0➁ | |||||
| 1NO-1NC | YW1L-A2E11Q0➁ | |||||
| LED | ชั่วขณะ | 1NO | YW1L-M2E10Q➂➁ | 2: 6 V AC/DC 3: 12 V AC/DC 4: 24 V AC/DC H: 110 V AC/DC M3: 230/240 V AC/DC | A: อำพัน G: สีเขียว PW: ขาวบริสุทธิ์ R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง แบบฝัง หลอดไฟ LED ในตัว: LSED-➂➁N | |
| 1NC | YW1L-M2E01Q➂➁ | |||||
| 2NO | YW1L-M2E20Q➂➁ | |||||
| 2NC | YW1L-M2E02Q➂➁ | |||||
| 1NO-1NC | YW1L-M2E11Q➂➁ | |||||
| บำรุงรักษา | 1NO | YW1L-A2E10Q➂➁ | ||||
| 1NC | YW1L-A2E01Q➂➁ | |||||
| 2NO | YW1L-A2E20Q➂➁ | |||||
| 2NC | YW1L-A2E02Q➂➁ | |||||
| 1NO-1NC | YW1L-A2E11Q➂➁ | |||||
| หลอดไส้ | ชั่วขณะ | 1NO | YW1L-M2E10Q➂➁ | 5: 6 V AC/DC 6: 12 V AC/DC 7: 24 V AC/DC | A: อำพัน G: สีเขียว R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง แบบฝัง หลอดไส้: LS-T➂ | |
| 1NC | YW1L-M2E01Q➂➁ | |||||
| 2NO | YW1L-M2E20Q➂➁ | |||||
| 2NC | YW1L-M2E02Q➂➁ | |||||
| 1NO-1NC | YW1L-M2E11Q➂➁ | |||||
| บำรุงรักษา | 1NO | YW1L-A2E10Q➂➁ | ||||
| 1NC | YW1L-A2E01Q➂➁ | |||||
| 2NO | YW1L-A2E20Q➂➁ | |||||
| 2NC | YW1L-A2E02Q➂➁ | |||||
| 1NO-1NC | YW1L-A2E11Q➂➁ | |||||
ขยายด้วยการหุ้มแบบเต็ม  | ไม่มีโคมไฟ | ชั่วขณะ | 1NO | YW1L-MF2E10Q0➁ | 0: ไม่มีโคมไฟ สูงสุด 250 V AC/DC | A: อำพัน G: สีเขียว R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง |
| 1NC | YW1L-MF2E01Q0➁ | |||||
| 2NO | YW1L-MF2E20Q0➁ | |||||
| 2NC | YW1L-MF2E02Q0➁ | |||||
| 1NO-1NC | YW1L-MF2E11Q0➁ | |||||
| บำรุงรักษา | 1NO | YW1L-AF2E10Q0➁ | ||||
| 1NC | YW1L-AF2E01Q0➁ | |||||
| 2NO | YW1L-AF2E20Q0➁ | |||||
| 2NC | YW1L-AF2E02Q0➁ | |||||
| 1NO-1NC | YW1L-AF2E11Q0➁ | |||||
| LED | ชั่วขณะ | 1NO | YW1L-MF2E10Q➂➁ | 2: 6 V AC/DC 3: 12 V AC/DC 4: 24 V AC/DC H: 110 V AC/DC M3: 230/240 V AC/DC | A: อำพัน G: สีเขียว PW: ขาวบริสุทธิ์ R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง แบบฝัง หลอดไฟ LED ในตัว: LSED-➂➁N | |
| 1NC | YW1L-MF2E01Q➂➁ | |||||
| 2NO | YW1L-MF2E20Q➂➁ | |||||
| 2NC | YW1L-MF2E02Q➂➁ | |||||
| 1NO-1NC | YW1L-MF2E11Q➂➁ | |||||
| บำรุงรักษา | 1NO | YW1L-AF2E10Q➂➁ | ||||
| 1NC | YW1L-AF2E01Q➂➁ | |||||
| 2NO | YW1L-AF2E20Q➂➁ | |||||
| 2NC | YW1L-AF2E02Q➂➁ | |||||
| 1NO-1NC | YW1L-AF2E11Q➂➁ | |||||
| หลอดไส้ | ชั่วขณะ | 1NO | YW1L-MF2E10Q➂➁ | 5: 6 V AC/DC 6: 12 V AC/DC 7: 24 V AC/DC | G: สีเขียว R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง แบบฝัง หลอดไส้: LS-T➂ | |
| 1NC | YW1L-MF2E01Q➂➁ | |||||
| 2NO | YW1L-MF2E20Q➂➁ | |||||
| 2NC | YW1L-MF2E02Q➂➁ | |||||
| 1NO-1NC | YW1L-MF2E11Q➂➁ | |||||
| บำรุงรักษา | 1NO | YW1L-AF2E10Q➂➁ | ||||
| 1NC | YW1L-AF2E01Q➂➁ | |||||
| 2NO | YW1L-AF2E20Q➂➁ | |||||
| 2NC | YW1L-AF2E02Q➂➁ | |||||
| 1NO-1NC | YW1L-AF2E11Q➂➁ | |||||
แผ่นพื้นไร้คาน (รูปดอกเห็ด) ⌀40มม  | ไม่มีโคมไฟ | ชั่วขณะ | 1NO | YW1L-M4E10Q0➁ | 0: ไม่มีโคมไฟ สูงสุด 250 V AC/DC | A: อำพัน G: สีเขียว R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง |
| 1NC | YW1L-M4E01Q0➁ | |||||
| 2NO | YW1L-M4E20Q0➁ | |||||
| 2NC | YW1L-M4E02Q0➁ | |||||
| 1NO-1NC | YW1L-M4E11Q0➁ | |||||
| บำรุงรักษา | 1NO | YW1L-A4E10Q0➁ | ||||
| 1NC | YW1L-A4E01Q0➁ | |||||
| 2NO | YW1L-A4E20Q0➁ | |||||
| 2NC | YW1L-A4E02Q0➁ | |||||
| 1NO-1NC | YW1L-A4E11Q0➁ | |||||
| LED | ชั่วขณะ | 1NO | YW1L-M4E10Q➂➁ | 2: 6 V AC/DC 3: 12 V AC/DC 4: 24 V AC/DC H: 110 V AC/DC M3: 230/240 V AC/DC | A: อำพัน G: สีเขียว PW: ขาวบริสุทธิ์ R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง แบบฝัง หลอดไฟ LED ในตัว: LSED-➂➁N | |
| 1NC | YW1L-M4E01Q➂➁ | |||||
| 2NO | YW1L-M4E20Q➂➁ | |||||
| 2NC | YW1L-M4E02Q➂➁ | |||||
| 1NO-1NC | YW1L-M4E11Q➂➁ | |||||
| บำรุงรักษา | 1NO | YW1L-A4E10Q➂➁ | ||||
| 1NC | YW1L-A4E01Q➂➁ | |||||
| 2NO | YW1L-A4E20Q➂➁ | |||||
| 2NC | YW1L-A4E02Q➂➁ | |||||
| 1NO-1NC | YW1L-A4E11Q➂➁ | |||||
| หลอดไส้ | ชั่วขณะ | 1NO | YW1L-M4E10Q➂➁ | 5: 6 V AC/DC 6:12 V AC/DC 7:24 V AC/DC | A: อำพัน G: สีเขียว R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง แบบฝัง หลอดไส้: LS-T➂ | |
| 1NC | YW1L-M4E01Q➂➁ | |||||
| 2NO | YW1L-M4E20Q➂➁ | |||||
| 2NC | YW1L-M4E02Q➂➁ | |||||
| 1NO-1NC | YW1L-M4E11Q➂➁ | |||||
| บำรุงรักษา | 1NO | YW1L-A4E10Q➂➁ | ||||
| 1NC | YW1L-A4E01Q➂➁ | |||||
| 2NO | YW1L-A4E20Q➂➁ | |||||
| 2NC | YW1L-A4E02Q➂➁ | |||||
| 1NO-1NC | YW1L-A4E11Q➂➁ |

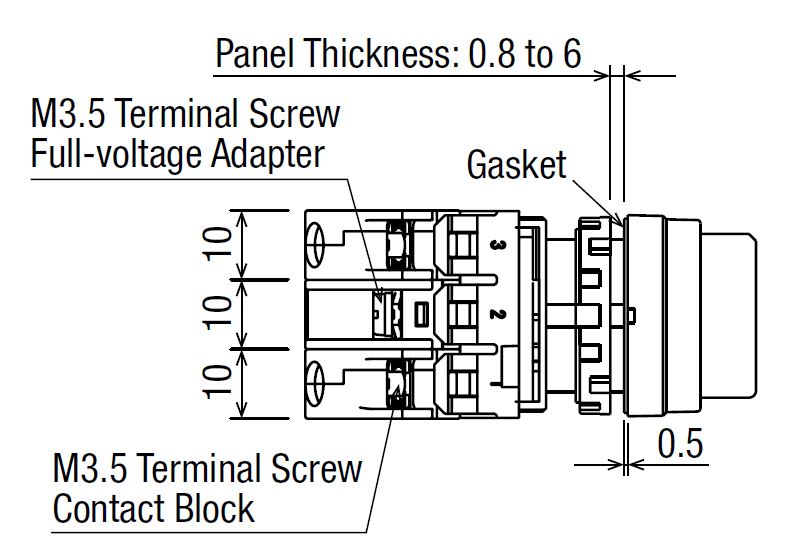

ขนาด

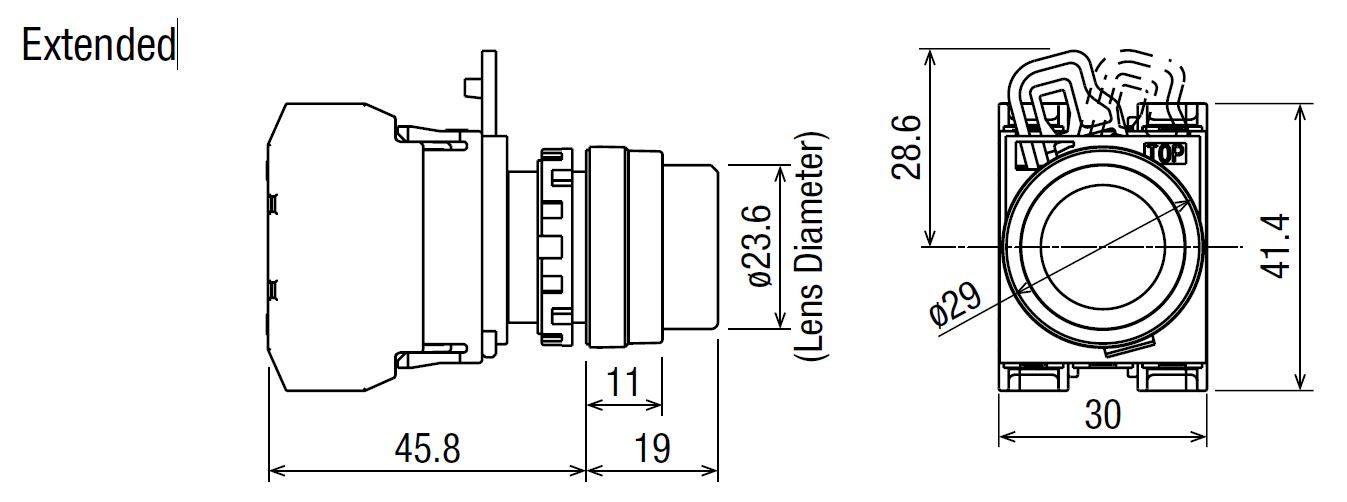

มีก้านยืด: Drawing แสดงโครงร่าง
ขยายด้วยการหุ้มแบบเต็ม: Drawing แสดงโครงร่าง
แผ่นพื้นไร้คาน (รูปดอกเห็ด) ⌀40มม: Drawing แสดงโครงร่าง
ปุ่มกดเรือง ไฟส่องสว่าง พร้อมกรอบโลหะ
หมายเหตุ:- ระบุรหัสสี เลนส์ แทน ➁ ใน รหัสรุ่น/ Part number
- ระบุรหัสแรงดันไฟฟ้าในการทำงานแทน ➂ ใน รหัสรุ่น/ Part number
| รูปทรง | โคมไฟ | การทำงาน | หน้าสัมผัส | รหัสสินค้า | ➂ การดำเนินงาน รหัสแรงดันไฟฟ้า | ➁ รหัสสี เลนส์ |
|---|---|---|---|---|---|---|
มีก้านยืด  | ไม่มีโคมไฟ | ชั่วขณะ | 1NO | YW4L-M2E10Q0➁ | 0: ไม่มีโคมไฟ สูงสุด 250 V AC/DC | A: อำพัน G: สีเขียว R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง |
| 1NC | YW4L-M2E01Q0➁ | |||||
| 2NO | YW4L-M2E20Q0➁ | |||||
| 2NC | YW4L-M2E02Q0➁ | |||||
| 1NO-1NC | YW4L-M2E11Q0➁ | |||||
| บำรุงรักษา | 1NO | YW4L-A2E10Q0➁ | ||||
| 1NC | YW4L-A2E01Q0➁ | |||||
| 2NO | YW4L-A2E20Q0➁ | |||||
| 2NC | YW4L-A2E02Q0➁ | |||||
| 1NO-1NC | YW4L-A2E11Q0➁ | |||||
| LED | ชั่วขณะ | 1NO | YW4L-M2E10Q➂➁ | 2: 6 V AC/DC 3: 12 V AC/DC 4: 24 V AC/DC H: 110 V AC/DC M3: 230/240 V AC/DC | A: อำพัน G: สีเขียว PW: ขาวบริสุทธิ์ R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง แบบฝัง หลอดไฟ LED ในตัว: LSED-➂➁N | |
| 1NC | YW4L-M2E01Q➂➁ | |||||
| 2NO | YW4L-M2E20Q➂➁ | |||||
| 2NC | YW4L-M2E02Q➂➁ | |||||
| 1NO-1NC | YW4L-M2E11Q➂➁ | |||||
| บำรุงรักษา | 1NO | YW4L-A2E10Q➂➁ | ||||
| 1NC | YW4L-A2E01Q➂➁ | |||||
| 2NO | YW4L-A2E20Q➂➁ | |||||
| 2NC | YW4L-A2E02Q➂➁ | |||||
| 1NO-1NC | YW4L-A2E11Q➂➁ | |||||
| หลอดไส้ | ชั่วขณะ | 1NO | YW4L-M2E10Q➂➁ | 5: 6 V AC/DC 6: 12 V AC/DC 7: 24 V AC/DC | A: อำพัน G: สีเขียว R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง แบบฝัง หลอดไส้: LS-T➂ | |
| 1NC | YW4L-M2E01Q➂➁ | |||||
| 2NO | YW4L-M2E20Q➂➁ | |||||
| 2NC | YW4L-M2E02Q➂➁ | |||||
| 1NO-1NC | YW4L-M2E11Q➂➁ | |||||
| บำรุงรักษา | 1NO | YW4L-A2E10Q➂➁ | ||||
| 1NC | YW4L-A2E01Q➂➁ | |||||
| 2NO | YW4L-A2E20Q➂➁ | |||||
| 2NC | YW4L-A2E02Q➂➁ | |||||
| 1NO-1NC | YW4L-A2E11Q➂➁ | |||||
ขยายด้วยการหุ้มแบบเต็ม  | ไม่มีโคมไฟ | ชั่วขณะ | 1NO | YW4L-MF2E10Q0➁ | 0: ไม่มีโคมไฟ สูงสุด 250 V AC/DC | A: อำพัน G: สีเขียว R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง |
| 1NC | YW4L-MF2E01Q0➁ | |||||
| 2NO | YW4L-MF2E20Q0➁ | |||||
| 2NC | YW4L-MF2E02Q0➁ | |||||
| 1NO-1NC | YW4L-MF2E11Q0➁ | |||||
| บำรุงรักษา | 1NO | YW4L-AF2E10Q0➁ | ||||
| 1NC | YW4L-AF2E01Q0➁ | |||||
| 2NO | YW4L-AF2E20Q0➁ | |||||
| 2NC | YW4L-AF2E02Q0➁ | |||||
| 1NO-1NC | YW4L-AF2E11Q0➁ | |||||
| LED | ชั่วขณะ | 1NO | YW4L-MF2E10Q➂➁ | 2: 6 V AC/DC 3: 12 V AC/DC 4: 24 V AC/DC H: 110 V AC/DC M3: 230/240 V AC/DC | A: อำพัน G: สีเขียว PW: ขาวบริสุทธิ์ R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง แบบฝัง หลอดไฟ LED ในตัว: LSED-➂➁N | |
| 1NC | YW4L-MF2E01Q➂➁ | |||||
| 2NO | YW4L-MF2E20Q➂➁ | |||||
| 2NC | YW4L-MF2E02Q➂➁ | |||||
| 1NO-1NC | YW4L-MF2E11Q➂➁ | |||||
| บำรุงรักษา | 1NO | YW4L-AF2E10Q➂➁ | ||||
| 1NC | YW4L-AF2E01Q➂➁ | |||||
| 2NO | YW4L-AF2E20Q➂➁ | |||||
| 2NC | YW4L-AF2E02Q➂➁ | |||||
| 1NO-1NC | YW4L-AF2E11Q➂➁ | |||||
| หลอดไส้ | ชั่วขณะ | 1NO | YW4L-MF2E10Q➂➁ | 5: 6 V AC/DC 6: 12 V AC/DC 7: 24 V AC/DC | G: สีเขียว R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง แบบฝัง หลอดไส้: LS-T➂ | |
| 1NC | YW4L-MF2E01Q➂➁ | |||||
| 2NO | YW4L-MF2E20Q➂➁ | |||||
| 2NC | YW4L-MF2E02Q➂➁ | |||||
| 1NO-1NC | YW4L-MF2E11Q➂➁ | |||||
| บำรุงรักษา | 1NO | YW4L-AF2E10Q➂➁ | ||||
| 1NC | YW4L-AF2E01Q➂➁ | |||||
| 2NO | YW4L-AF2E20Q➂➁ | |||||
| 2NC | YW4L-AF2E02Q➂➁ | |||||
| 1NO-1NC | YW4L-AF2E11Q➂➁ | |||||
แผ่นพื้นไร้คาน (รูปดอกเห็ด) ⌀40มม  | ไม่มีโคมไฟ | ชั่วขณะ | 1NO | YW4L-M4E10Q0➁ | 0: ไม่มีโคมไฟ สูงสุด 250 V AC/DC | A: อำพัน G: สีเขียว R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง |
| 1NC | YW4L-M4E01Q0➁ | |||||
| 2NO | YW4L-M4E20Q0➁ | |||||
| 2NC | YW4L-M4E02Q0➁ | |||||
| 1NO-1NC | YW4L-M4E11Q0➁ | |||||
| บำรุงรักษา | 1NO | YW4L-A4E10Q0➁ | ||||
| 1NC | YW4L-A4E01Q0➁ | |||||
| 2NO | YW4L-A4E20Q0➁ | |||||
| 2NC | YW4L-A4E02Q0➁ | |||||
| 1NO-1NC | YW4L-A4E11Q0➁ | |||||
| LED | ชั่วขณะ | 1NO | YW4L-M4E10Q➂➁ | 2: 6 V AC/DC 3: 12 V AC/DC 4: 24 V AC/DC H: 110 V AC/DC M3: 230/240 V AC/DC | A: อำพัน G: สีเขียว PW: ขาวบริสุทธิ์ R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง แบบฝัง หลอดไฟ LED ในตัว: LSED-➂➁N | |
| 1NC | YW4L-M4E01Q➂➁ | |||||
| 2NO | YW4L-M4E20Q➂➁ | |||||
| 2NC | YW4L-M4E02Q➂➁ | |||||
| 1NO-1NC | YW4L-M4E11Q➂➁ | |||||
| บำรุงรักษา | 1NO | YW4L-A4E10Q➂➁ | ||||
| 1NC | YW4L-A4E01Q➂➁ | |||||
| 2NO | YW4L-A4E20Q➂➁ | |||||
| 2NC | YW4L-A4E02Q➂➁ | |||||
| 1NO-1NC | YW4L-A4E11Q➂➁ | |||||
| หลอดไส้ | ชั่วขณะ | 1NO | YW4L-M4E10Q➂➁ | 5: 6 V AC/DC 6:12 V AC/DC 7:24 V AC/DC | A: อำพัน G: สีเขียว R: สีแดง S: สีน้ำเงิน W: สีขาว Y: สีเหลือง แบบฝัง หลอดไส้: LS-T➂ | |
| 1NC | YW4L-M4E01Q➂➁ | |||||
| 2NO | YW4L-M4E20Q➂➁ | |||||
| 2NC | YW4L-M4E02Q➂➁ | |||||
| 1NO-1NC | YW4L-M4E11Q➂➁ | |||||
| บำรุงรักษา | 1NO | YW4L-A4E10Q➂➁ | ||||
| 1NC | YW4L-A4E01Q➂➁ | |||||
| 2NO | YW4L-A4E20Q➂➁ | |||||
| 2NC | YW4L-A4E02Q➂➁ | |||||
| 1NO-1NC | YW4L-A4E11Q➂➁ |
ขนาด

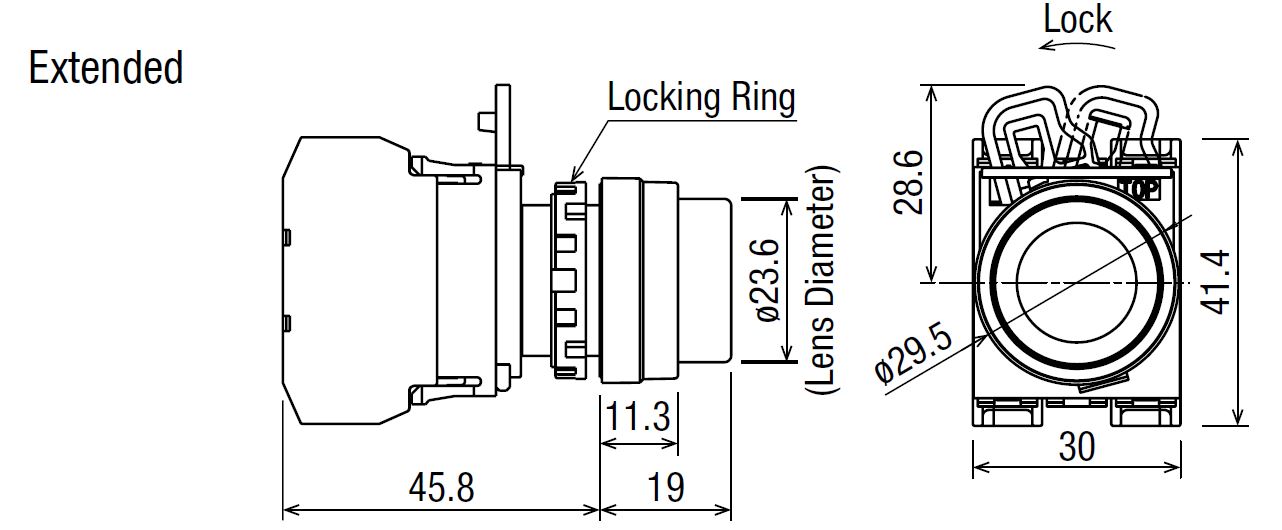

มีก้านยืด: Drawing แสดงโครงร่าง
ขยายด้วยการหุ้มแบบเต็ม: Drawing แสดงโครงร่าง
แผ่นพื้นไร้คาน (รูปดอกเห็ด) ⌀40มม: Drawing แสดงโครงร่าง
