แมกเนติกสตาร์ทเตอร์ ซีรีส์ MSO-T
แบรนด์ :
MITSUBISHI
ข้อควรระวัง
รายละเอียดสินค้า
สวิตช์แม่เหล็กไฟฟ้า Mitsubishi
[คุณสมบัติ]
· รองรับทั่วโลก
· หน้าสัมผัสแบบคู่ใช้สำหรับหน้าสัมผัสเสริม
· ฝาครอบขั้วต่อเป็นอุปกรณ์มาตรฐาน
· ให้ประสิทธิภาพที่น่าพึงพอใจ รวมอยู่ในยูนิตขนาดเล็ก
[การใช้งาน]
· สะดวกสำหรับตัวสตาร์ท/หยุดมอเตอร์และการป้องกันการเบิร์นเอาท์ของมอเตอร์
สเปคซีรีส์ MS-T (ไม่สามารถกลับด้านได้)

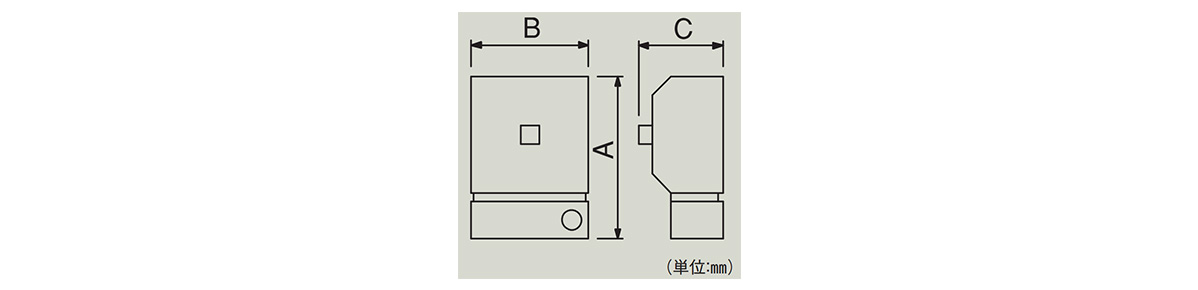

Drawing แสดงโครงร่าง
| ชื่อชนิด | กลับทางไม่ได้ | MSO-T10 | MSO-T12 | MSO-T20 | MSO-T21 | MSO-T25 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| พิกัดความจุ (kW) Class AC-3 | 200 ถึง 220 V | 2.2 | 2.7 | 3.7 | 4 | 5.5 | |||||||||||
| 380 ถึง 440 V | 2.7 | 4 | 7.5 | 7.5 | 11 | ||||||||||||
| 500 ถึง 550 V | 2.7 | 5.5 | 7.5 | 7.5 | 11 | ||||||||||||
| ระดับเครื่องทำความร้อนเทอร์มอลรีเลย์ มาตรฐาน (ขนาดเกลียว) (A) | 0.12 0.35 0.9 2.1 5 | 0.17 0.5 1.3 2.5 6.6 | 0.24 0.7 1.7 3.6 9 | 0.12 0.35 0.9 2.1 5 11 | 0.17 0.5 1.3 2.5 6.6 | 0.24 0.7 1.7 3.6 9 | 0.12 0.35 0.9 2.1 5 11 | 0.17 0.5 1.3 2.5 6.6 15 | 0.24 0.7 1.7 3.6 9 | 0.24 0.7 1.7 3.6 9 | 0.35 0.9 2.1 5 11 | 0.5 1.3 2.5 6.6 15 | 0.24 0.7 1.7 3.6 9 22 | 0.35 0.9 2.1 5 11 | 0.5 1.3 2.5 6.6 15 | ||
| การกำหนดค่าหน้าสัมผัสเสริม | กลับทางไม่ได้ | มาตรฐาน | 1a | 1a1b | 1a1b | 2a2b | 2a2b | ||||||||||
| พิเศษ | 1b | 2a | 2a | — | — | ||||||||||||
| ขนาด (หน่วย: มม.) | กลับทางไม่ได้ | A | 115 | 115 | 115 | 128 | 128 | ||||||||||
| B | 45 | 45 | 45 | 63 | 63 | ||||||||||||
| C | 79 | 79 (101) | 79 (101) | 82 (109) | 82 | ||||||||||||
- ติดตั้งบน ราง มาตรฐาน IEC 35 มม.
- สามารถติดตั้งพาวเวอร์คอนแทคเตอร์เสริมด้านหน้าแบบ Clip-on ติดพาวเวอร์คอนแทคเตอร์เสริมด้านข้าง และระบบกันไฟกระชากได้ (ตัวเลือกเสริม)
| ชื่อชนิด | กลับทางไม่ได้ | MSO-T35 | MSO-T50 | MSO-T65 | MSO-T80 | MSO-T100 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| พิกัดความจุ (kW) Class AC-3 | 200 ถึง 220 V | 7.5 | 11 | 15 | 19 | 22 | |||||||||||
| 380 ถึง 440 V | 15 | 22 | 30 | 37 | 45 | ||||||||||||
| 500 ถึง 550 V | 15 | 22 | 30 | 45 | 45 | ||||||||||||
| คะแนนเครื่องทำความร้อนเทอร์มอลรีเลย์รุ่นมาตรฐาน (ขนาดเกลียว) (A) | 0.24 0.7 1.7 3.6 9 22 | 0.35 0.9 2.1 5 11 29 | 0.5 1.3 2.5 6.6 15 | 0.24 0.7 1.7 3.6 9 22 42 | 0.35 0.9 2.1 5 11 29 | 0.5 1.3 2.5 6.6 15 35 | 15 35 | 22 42 | 29 54 | 15 35 67 | 22 42 | 29 54 | 15 35 67 | 22 42 82 | 29 54 | ||
| การกำหนดค่าหน้าสัมผัสเสริม | กลับทางไม่ได้ | มาตรฐาน | 2a1b | 2a2b | 2a2b | 2a2b | 2a2b | ||||||||||
| พิเศษ | — | — | — | — | — | ||||||||||||
| ขนาด (หน่วย: มม.) | กลับทางไม่ได้ | A | 157.5 | 158 (160) | 174.5 (176.5) | 196 (206) | |||||||||||
| B | 75 | 90 | 90 | 100 | |||||||||||||
| C | 91 (123) | 106 (133) | 106 (133) | 127 (157) | |||||||||||||
- ติดตั้งบน ราง IEC 35 มม. (ไม่รวม T100)
- พาวเวอร์คอนแทคเตอร์เสริมด้านหน้าแบบ Clip-on (ไม่รวม T100) ติดพาวเวอร์คอนแทคเตอร์เสริมด้านข้าง และสามารถติดตั้งระบบกันไฟกระชากได้ (ไม่รวม T65/80/100) (ตัวเลือกเสริม)
