เทอร์มินอลแบบตั้งโปรแกรมได้ NB Series
ข้อควรระวัง
รายละเอียดสินค้า
เทอร์มินอลแบบตั้งโปรแกรมได้ที่มีประสิทธิภาพคุ้มราคา
[คุณสมบัติ]
· ไฟ Backlit ใช้หลอดไฟ LED สีขาวที่มีอายุการใช้งานยาวนานเพื่อให้มั่นใจว่าหน้าจอจะชัดเจนยาวนานกว่าที่เคย
· สามารถใช้ได้กับจอแสดงผลทั้งแนวตั้งและแนวนอน
· รองรับแฟลชไดร์ฟ USB ง่ายต่อการจัดเก็บและจัดการข้อมูลหน้าจอในพื้นที่ปฏิบัติงาน
· การทำงานของหน้าต่าง มาตรฐาน เช่น PC สามารถดำเนินการได้อย่างง่ายดายโดยใช้ซีรี่ส์ NB
· รองรับการใช้งานหลายภาษา
[การใช้งาน]
· ใช้ร่วมกับคอนโทรลเลอร์แบบตั้งโปรแกรมได้เพื่อสร้างหน้าจอการใช้งานที่ตอบสนองตามความต้องการที่หลากหลายของลูกค้า
· ติดตั้งบนแผงควบคุมเพื่อรองรับการใช้งานที่หลากหลาย เช่น ในสายการผลิตและในระบบรักษาความปลอดภัย
ตารางข้อมูลจำเพาะของ OMRON จอสัมผัส NB Series
ลักษณะภายนอกของ NB Series
จอสัมผัส (หน่วย: มม.)

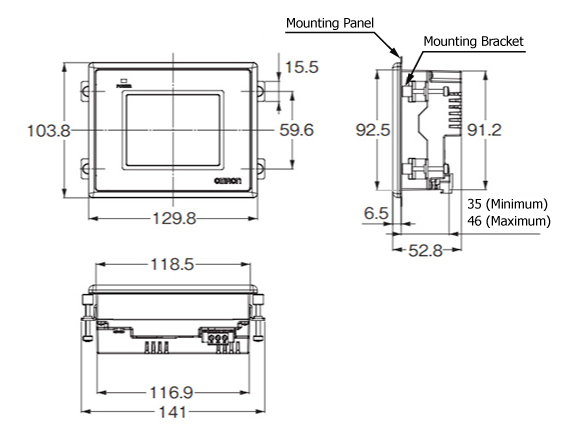

ภาพร่างขนาดของ จอสัมผัส รุ่น NB3Q-TW01B

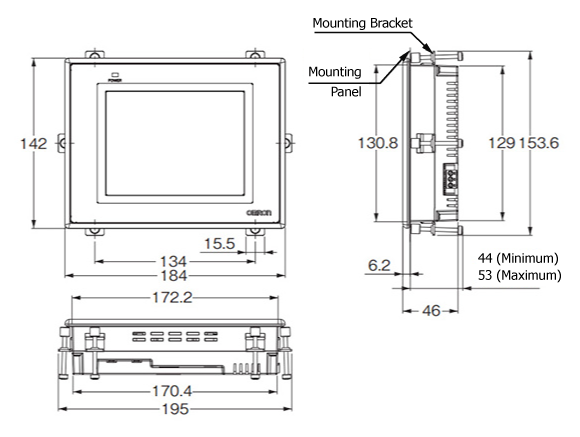

ภาพร่างขนาดของ จอสัมผัส รุ่น NB5Q-TW01B

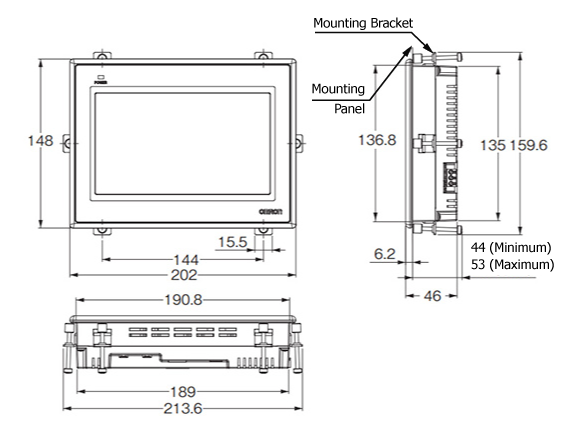

ภาพร่างขนาดของ จอสัมผัส รุ่น NB7W-TW01B

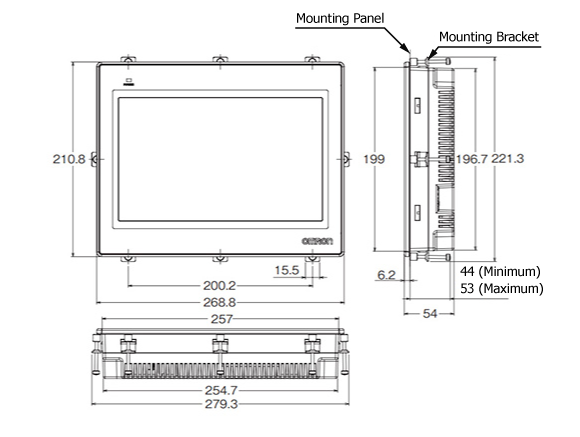

ภาพร่างขนาดของ จอสัมผัส รุ่น NB10W-TW01B
| รูปแบบ จอสัมผัส | ขนาดการตัด จอสัมผัส (กว้าง × สูง มม.) |
|---|---|
| รุ่น NB3Q-TW01B | 119.0 (+0.5/-0) × 93.0 (+0.5/-0) |
| รุ่น NB5Q-TW01B | 172.4 (+0.5/-0) × 131.0 (+0.5/-0) |
| รุ่น NB7W-TW01B | 191.0 (+0.5/-0) × 137.0 (+0.5/-0) |
| รุ่น NB10W-TW01B | 258.0 (+0.5/-0) × 200.0 (+0.5/-0) |
| รายการ/รุ่น จอสัมผัส | รุ่น NB3Q-TW01B | รุ่น NB5Q-TW01B | รุ่น NB7W-TW01B | รุ่น NB10W-TW01B |
|---|---|---|---|---|
| อุปกรณ์แสดงผลของ จอสัมผัส | จอ TFT LCD ขนาด 3.5 นิ้ว, สี | จอ TFT LCD ขนาด 5.6 นิ้ว, สี | จอ TFT LCD ขนาด 7 นิ้ว กว้าง, สี | จอ TFT LCD ขนาด 10.1 นิ้ว กว้าง, สี |
| ความละเอียดของจอแสดงผล (H × V) | 320 × 240 จุด | 320 × 234 จุด | 800 × 480 จุด | 800 × 480 จุด |
| สีจอแสดงผล | 65,536 สี | |||
| แสงพื้นหลัง | ไฟ LED แสงพื้นหลัง | |||
| อายุการใช้งานแสงพื้นหลัง | 50,000 ชั่วโมง (เมื่อใช้งานที่อุณหภูมิห้อง [25°C])* | |||
| จอสัมผัส | สวิตช์เมมเบรนชนิดต้านทานแบบอะนาล็อก ความละเอียด 1,024 (V) × 1,024 (H) อายุการใช้งาน: 1,000,000 ครั้งหรือมากกว่า | |||
| น้ำหนัก | 305 กรัม สูงสุด | 627 กรัม สูงสุด | 715 กรัม สูงสุด | 1,525 กรัม สูงสุด |
*นี่คือเวลาประมาณเมื่อความเข้มของแสงลดลง 50% ต่อ LED ที่อุณหภูมิและความชื้นในห้อง เป็นค่าทั่วไป OMRON จอสัมผัส รับการซ่อมแซมและการวิเคราะห์ NB units รวมถึงอุปกรณ์แสดงผลภายใน 5 ปีจากวันที่ผลิต
| รายการ/รุ่น จอสัมผัส | รุ่น NB3Q-TW01B | รุ่น NB5Q-TW01B | รุ่น NB7W-TW01B | รุ่น NB10W-TW01B |
|---|---|---|---|---|
| ความจุหน่วยความจำภายใน | 128 MB (รวมพื้นที่ระบบ) | |||
| หน่วยความจำภายนอกของ จอสัมผัส | หน่วยความจำ USB | |||
| การสื่อสารแบบอนุกรม (COM1) | รองรับ RS-232C/422A/485 (ไม่มีการแยก). ระยะการส่ง: 15 ม. (RS-232C), 50 ม. (RS-422A/485). ขั้วต่อแบบบล็อก (D-Sub 9-pin) | รองรับ RS-232C. ระยะการส่ง: 15 ม. ขั้วต่อแบบบล็อก (D-Sub 9-pin) | ||
| การสื่อสารแบบอนุกรม (COM2) | --- | รองรับ RS-232C/422A/485 (ไม่มีการแยก). ระยะการส่ง: 15 ม. (RS-232C), 50 ม. (RS-422A/485). ขั้วต่อแบบบล็อก (D-Sub 9-pin) | ||
| จอสัมผัส USB Host | USB 2.0 ความเร็วเต็มแบบ Type-A. กำลังไฟขาออก 5 V, 150 mA. | |||
| USB Slave | USB 2.0 ความเร็วเต็มแบบ Type-B. ระยะการส่งสูงสุด: 5 ม. | |||
| การเชื่อมต่อเครื่องพิมพ์ | เครื่องพิมพ์ที่รองรับ PictBridge | |||
| การสื่อสาร Ethernet | 10BASE-T/100BASE-TX | |||
| รายการ/รุ่น จอสัมผัส | รุ่น NB3Q-TW01B | รุ่น NB5Q-TW01B | รุ่น NB7W-TW01B | รุ่น NB10W-TW01B |
|---|---|---|---|---|
| ช่วงแรงดันไฟฟ้าที่จ่ายได้ | 20.4 ถึง 27.6 V DC (24 V DC -15 ถึง +15%) | |||
| การใช้พลังงาน | 9 W สูงสุด | 10 W สูงสุด | 11 W สูงสุด | 14 W สูงสุด |
| อายุการใช้งานแบตเตอรี่ของ จอสัมผัส | 5 ปี (25°C) (พื้นที่สำรองข้อมูล: RTC เท่านั้น)* | |||
| โครงสร้างป้องกัน | ส่วนการทำงานด้านหน้า: IP65 (กันฝุ่นและกันน้ำหยดเฉพาะด้านหน้าของ จอสัมผัส) | |||
| มาตรฐานที่ใช้ได้ | EC directive, KC, cUL508 | |||
| บรรยากาศการทำงานโดยรอบ | ต้องไม่มีแก๊สกัดกร่อน | |||
| ความต้านทานเสียงรบกวน | สอดคล้องกับ IEC61000-4-4, 2 kV (สายไฟ) | |||
| อุณหภูมิการทำงานโดยรอบ | 0 ถึง 50°C | |||
| ความชื้นการทำงานโดยรอบ | 10 ถึง 90% RH (สมมติว่าไม่มีการควบแน่น) | |||
หมายเหตุ: หน่วยความจำแฟลชของ จอสัมผัส สามารถเขียนได้ถึง 100,000 ครั้ง.
*การเปลี่ยนแบตเตอรี่จากโรงงานสามารถทำได้เฉพาะรุ่น NB10W ภายใน 5 ปีนับจากวันที่ผลิตเท่านั้น. สำหรับรุ่น NB3Q/5Q/7W ไม่สามารถเปลี่ยนแบตเตอรี่ได้.
- *ดูรายละเอียดเพิ่มเติมในแคตตาล็อกสำหรับข้อมูลสเปคอื่น ๆ ที่ไม่ได้ระบุไว้ข้างต้น.
