โปรแกรมรีเลย์ ZEN

แบรนด์ :

OMRON

ข้อควรระวัง

รายละเอียดสินค้า

รีเลย์โปรแกรมได้อย่างง่าย
[คุณสมบัติ]
· ZEN ซึ่งเหมาะสำหรับการควบคุมอย่างง่าย ได้รับการอัปเกรดและปรับปรุงโฉม
· ครบทุกฟังก์ชันในบอดี้ขนาดกะทัดรัด (กว้าง 70 มม. × ยาว 90 มม.)
· ยูนิตเดียวที่รวมฟังก์ชันการทำงานของรีเลย์, ตัวจับเวลา, เครื่องนับ สวิตช์เวลาไว้ด้วยกัน
· ไม่จำเป็นต้องเดินสายไฟแยกเป็นตัวจับเวลา รีเลย์ ฯลฯ ช่วยลดขั้นตอนการเดินสายไฟลงอย่างมาก
· เพิ่มฟังก์ชันการทำงานหลายวันและการทำงานของพัลส์ การตั้งค่าอุปกรณ์ควบคุมเวลาทำได้ง่ายโดยไม่ต้องตั้งโปรแกรมที่ซับซ้อน
· มีตัวเลือกรุ่นสื่อสารผ่าน RS-485 เป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์ สามารถตรวจสอบสถานะของ ZEN จากระยะไกลได้
· มีฟังก์ชั่นการนับที่สามารถนับได้สูงสุด 8 หลัก จำนวนสูงสุดในการนับสำหรับรุ่นพาวเวอร์ซัพพลาย DC คือ 150 Hz
· ฟังก์ชันจับเวลาแบบคู่ช่วยให้คุณตั้งเวลาเปิดและปิดแยกกันได้ ช่วยให้การทำงานซ้ำ ๆ ง่ายขึ้นอย่างมาก ช่วยลดความจุของโปรแกรม

ตารางข้อมูลจำเพาะ OMRON รีเลย์แบบอื่น ๆ

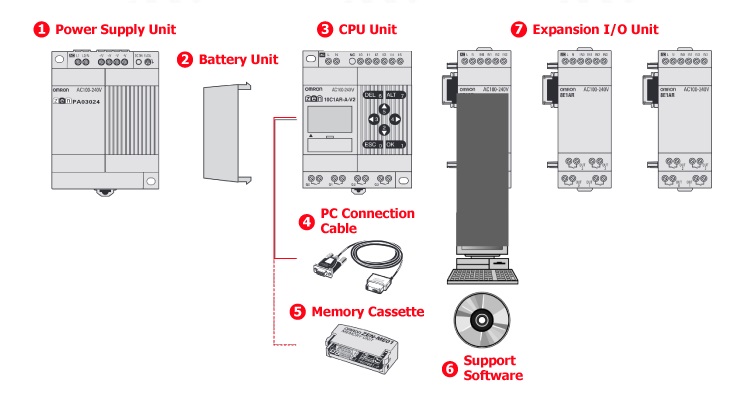

ลักษณะภายนอกของ ZEN

การจัดอันดับ OMRON รีเลย์แบบอื่น ๆ

รูปแบบ	รุ่น ZEN-□C□AR-A-V2 / รุ่น ZEN-8E1AR	รุ่น ZEN-□C□D□-D-V2 / รุ่น ZEN-8E1D□
แรงดันไฟฟ้าของแหล่งจ่าย	100 ถึง 240 V AC 50/60 Hz	12 ถึง 24 V DC (อัตราการมีรอยหยักน้อยกว่า 5%)
แรงดันไฟฟ้าของแหล่งจ่ายที่ยอมรับได้	85 ถึง 264 V AC	10.8 ถึง 28.8 V DC
การใช้พลังงาน	หน่วย CPU (หน่วยเดียว) · รุ่น ZEN-10C1AR-A-V2 / รุ่น ZEN-10C2AR-A-V2/ รุ่น ZEN-10C3AR-A-V2 ไม่เกิน 5 VA (100 V AC), ไม่เกิน 7 VA (240 V AC) · รุ่น ZEN-10C4AR-A-V2 ไม่เกิน 6 VA (100 V AC), ไม่เกิน 8 VA (240 V AC) · รุ่น ZEN-20C□AR-A-V2 ไม่เกิน 7 VA (100 V AC), ไม่เกิน 10 VA (240 V AC) หน่วย CPU (เชื่อมต่อ I/O ขยาย 3 หน่วย) · รุ่น ZEN-10C1AR-A-V2 / รุ่น ZEN-10C2AR-A-V2 ไม่เกิน 6 VA (100 V AC), ไม่เกิน 8 VA (240 V AC) · รุ่น ZEN-10C4AR-A-V2 ไม่เกิน 7 VA (100 V AC), ไม่เกิน 9 VA (240 V AC) · รุ่น ZEN-20C□AR-A-V2 ไม่เกิน 8 VA (100 V AC), ไม่เกิน 11 VA (240 V AC) หน่วย I/O ขยาย · รุ่น ZEN-8E1AR ไม่เกิน 3 VA (100 V AC), ไม่เกิน 4 VA (240 V AC)	หน่วย CPU (หน่วยเดียว) · รุ่น ZEN-10C□DR-D-V2 ไม่เกิน 3W (12/24 V DC) (รุ่น ZEN-10C3DR-D-V2 ไม่เกิน 2.8 W) · รุ่น ZEN-10C□DT-D-V2 ไม่เกิน 2 W (12/24 V DC) · รุ่น ZEN-20C□DR-D-V2 ไม่เกิน 4 W (12/24 V DC) · รุ่น ZEN-20C□DT-D-V2 ไม่เกิน 2 W (12/24 V DC) หน่วย CPU (เชื่อมต่อ I/O ขยาย 3 หน่วย) · รุ่น ZEN-10C□DR-D-V2 ไม่เกิน 4 W (12/24 V DC) · รุ่น ZEN-10C□DT-D-V2 ไม่เกิน 3 W (12/24 V DC) · รุ่น ZEN-20C□DR-D-V2 ไม่เกิน 5 W (12/24 V DC) · รุ่น ZEN-20C□DT-D-V2 ไม่เกิน 3 W (12/24 V DC) หน่วย I/O ขยาย · รุ่น ZEN-8E1DR ไม่เกิน 2 W (12/24 V DC)
กระแสไฟขณะสตาร์ท	รุ่น ZEN-10C□AR-A-V2: ไม่เกิน 4.5 A รุ่น ZEN-20C□AR-A-V2: ไม่เกิน 4.5 A รุ่น ZEN-8E1AR: ไม่เกิน 4 A	รุ่น ZEN-10C□D□-D-V2: ไม่เกิน 30 A รุ่น ZEN-20C□D□-D-V2: ไม่เกิน 30 A รุ่น ZEN-8E1DR: ไม่เกิน 15 A
อุณหภูมิการใช้งาน	0 ถึง +55°C (ชนิด LED −25 ถึง +55°C)
อุณหภูมิการเก็บรักษา	−20 ถึง +75°C (ชนิด LED −40 ถึง +75°C)
ความชื้นในสิ่งแวดล้อมการใช้งาน	10 ถึง 90% RH (ไม่มีการกลั่นตัวเป็นหยดน้ำ)
บรรยากาศการใช้งาน	ต้องไม่มีแก๊สที่กัดกร่อน
วิธีการติดตั้ง	ติดตั้งบนพื้นผิว, ราง DIN (การติดตั้งมาตรฐาน, ติดตั้งขึ้นบน)*
บล็อกเทอร์มินัล	บล็อกเทอร์มินัลสำหรับสายแข็ง (ใช้สายแข็งหรือสายถัก)
แรงบิดการขันบล็อกเทอร์มินัล	0.565 ถึง 0.6 N·m (5 ถึง 5.3 in-lb)
โครงสร้างการป้องกัน	IP20 (ชนิดติดตั้งในแผง)

*1. รีเลย์อื่น ๆ สามารถติดตั้งบนราง DIN ขนาด 35 มม.

ประสิทธิภาพ OMRON รีเลย์แบบอื่น ๆ

วิธีควบคุม	วิธีการโปรแกรมที่บันทึกไว้
วิธีการควบคุม Input/Output	วิธีสแกนแบบวนรอบ
ภาษาโปรแกรม	แผนภาพบันได
ความจุโปรแกรม	96 บรรทัด (3 × เงื่อนไขอินพุต และ 1 × เอาต์พุตต่อบรรทัด)
จำนวนจุดควบคุม I/O สูงสุด	44 จุด—หน่วย CPU พร้อม 20 จุด I/O: 12 อินพุต และ 8 เอาต์พุต *1 หน่วยขยาย I/O: 4 อินพุต และ 4 เอาต์พุต ต่อหน่วย × 3 หน่วย
จอแสดงผล LCD *2	12 หลัก (ตัวอักษร) × 4 บรรทัด พร้อมแสงพื้นหลัง
ปุ่มปฏิบัติการ *2	8 ปุ่ม (4 × ปุ่มเคอร์เซอร์ และ 4 × ปุ่มปฏิบัติการ)
การเก็บรักษาโปรแกรมผู้ใช้	EEPROM ภายในที่ติดตั้งในหน่วย CPU, ตลับหน่วยความจำ (อุปกรณ์เสริม)
การเก็บข้อมูลขณะไฟดับ	สถานะรีเลย์, ค่าปัจจุบันของตัวจับเวลา/ตัวนับ, ปฏิทิน และนาฬิกา (ปี, เดือน, วัน, วันในสัปดาห์, เวลา) · เวลาแบ็คอัพด้วยซุปเปอร์คาปาซิเตอร์: 2 วันหรือมากกว่า (25°C) · อายุการใช้งานแบตเตอรี่เสริม: 10 ปีหรือมากกว่า (25°C)
ฟังก์ชันปฏิทินและนาฬิกา *2	ความแม่นยำของเวลา: ±15 วินาทีต่อเดือน (25°C)
ความเร็วการนับสูงสุด	150 Hz: ตัวนับ 8 หลัก (F) ที่ตั้งค่าเป็นการทำงานความเร็วสูง (ใช้ได้เฉพาะกับไฟ DC) *3
ความแม่นยำของตัวจับเวลา *4	หน่วย 0.01 วินาที: −0.05% −10 ms สูงสุด หน่วย นาที/วินาที: −0.05% −1 วินาที สูงสุด หน่วย ชม./นาที: −0.05% −1 นาที สูงสุด
ความต้านทานฉนวน	ระหว่างขั้วไฟเลี้ยงและกลุ่มขั้วอินพุต - กลุ่มขั้วเอาต์พุต, ระหว่างขั้วเอาต์พุตแต่ละตัว ระหว่างทุกขั้วของหน่วย CPU และทุกขั้วของหน่วย I/O ขยาย: 20 MΩ ขึ้นไป (ใช้โอมมิเตอร์ 500 V DC)
ฉนวน	· ฉนวนเสริม ระหว่างขั้วไฟเลี้ยงหรืออินพุตกับเอาต์พุต, ระหว่างขั้วเอาต์พุตต่าง ๆ, ระหว่างทุกขั้วของหน่วย CPU และทุกขั้วของหน่วย I/O ขยาย · ไม่มีการแยก ระหว่างขั้วไฟเลี้ยงและอินพุตในหน่วยเดียวกัน, ระหว่างขั้วไฟเลี้ยงของหน่วย CPU และตัวเชื่อมต่อ PC ระหว่างตัวเชื่อมต่อแบตเตอรี่หรือทุกตัวเชื่อมต่อของหน่วยขยาย
ความทนทานแรงดันไฟฟ้า	ระหว่างขั้วไฟเลี้ยงและกลุ่มขั้วอินพุต - กลุ่มขั้วเอาต์พุต, ระหว่างขั้วเอาต์พุตแต่ละตัว ระหว่างทุกขั้วของหน่วย CPU และทุกขั้วของหน่วย I/O ขยาย: 2,300 V AC, 50/60 Hz เป็นเวลา 1 นาที (กระแสรั่วไม่เกิน 1 mA)
ความต้านทานการสั่นสะเทือน	เป็นไปตามมาตรฐาน IEC60068-2-6, 5 ถึง 9 Hz มีแอมพลิจูด 3.5 มม. เดี่ยว, 9 ถึง 150 Hz ความเร่ง 9.8 m/s², ทดสอบ 10 รอบในทิศทาง X, Y, และ Z (1 อ็อกเทฟ/นาที)
ความต้านทานต่อแรงกระแทก	เป็นไปตามมาตรฐาน IEC60068-2-27, 147 m/s², ทดสอบ 3 ครั้งในทิศทาง X, Y, และ Z
น้ำหนัก	ประเภท 10 จุด I/O: ประมาณ 300 กรัม สูงสุด, ประเภท 20 จุด I/O: ประมาณ 350 กรัม สูงสุด, หน่วย I/O ขยาย: ประมาณ 120 กรัม

*1. รีเลย์อื่น ๆ หน่วย CPU ที่มี 10 จุด I/O สามารถรองรับได้สูงสุด 34 จุด แต่สำหรับหน่วย CPU ชนิดที่มีการสื่อสาร หน่วย CPU จะมี 6 อินพุต และ 3 เอาต์พุต รวมเป็นสูงสุด 33 จุด I/O
*2. รีเลย์อื่น ๆ ไม่มีให้สำหรับหน่วย CPU แบบ LED ที่ไม่มีหน้าจอแสดงผล (รุ่น ZEN-□C2□□-□-V2).
*3. รีเลย์อื่น ๆ 150 Hz หรือน้อยกว่าสำหรับโปรแกรมบันไดที่มีขนาดใหญ่ รายละเอียดเพิ่มเติมดูที่ "การทำงานของตัวนับ 8 หลัก" ในแคตตาล็อก
*4. รีเลย์อื่น ๆ -0.05% เป็นอัตราส่วนที่สัมพันธ์กับค่าที่ตั้งไว้

การกำหนดรุ่น OMRON รีเลย์แบบอื่น ๆ

หมายเหตุ 1. รีเลย์อื่น ๆ สามารถเชื่อมต่อหน่วยขยาย I/O ได้สูงสุด 3 หน่วย (ยกเว้นหน่วย CPU แบบประหยัด) โปรดทราบว่าหน่วยขยาย I/O ชนิดอินพุต AC ไม่สามารถเชื่อมต่อกับหน่วย CPU แบบใช้ไฟ DC ได้
หมายเหตุ 2. รีเลย์อื่น ๆ สายเชื่อมต่อ PC และตลับหน่วยความจำไม่สามารถใช้งานพร้อมกันได้
หมายเหตุ 3. รีเลย์อื่น ๆ สำหรับรุ่น LED (ไม่มีหน้าจอ LCD) ไม่สามารถสร้างโปรแกรมได้ด้วยหน่วย CPU เดี่ยว ดังนั้นจะต้องมีซอฟต์แวร์สนับสนุนหรือตลับหน่วยความจำ

*ดูรายละเอียดฟังก์ชันการสื่อสาร, มาตรฐานที่ใช้, และภาพร่างมิติในแคตตาล็อกรีเลย์ OMRON รุ่นอื่น
