พาวเวอร์รีเลย์ G4A
ข้อควรระวัง
รายละเอียดสินค้า
รีเลย์ไฟฟ้าขั้วเดียวขนาดเล็กที่รองรับกระแสไฟกระชาก 80 A และกระแสไฟสลับ 20 A
[คุณสมบัติ]
· สามารถสลับโหลดมอเตอร์ได้
· สามารถสลับได้ด้วยความจุและความทนทานสูงแม้จะมีขนาดเล็ก
· รับประกันระยะห่างของฉนวนกันความร้อนที่ สอดคล้องตามมาตรฐานเครื่องปรับอากาศ UL และ CSA
· โครงสร้างแบบมีความเป็นฉนวนสูงที่มีความต้านทานสัญญาณรบกวนสูง
· ผลิตภัณฑ์มาตรฐาน มีโครงสร้างป้องกันฟลักซ์
[การใช้งาน]
· สำหรับแผงวงจรที่ใช้ในอุปกรณ์สื่อสาร อุปกรณ์ OA อุปกรณ์ทดสอบ อุปกรณ์ป้องกันภัยพิบัติ/อาชญากรรม อุปกรณ์เพื่อความปลอดภัย และอื่นๆ
Drawing ระบุขนาด OMRON พาวเวอร์รีเลย์
รูปลักษณ์ภายนอกของพาวเวอร์รีเลย์
รูปลักษณ์ภายนอกของพาวเวอร์รีเลย์
ภาพวาดรูปร่างภายนอกของพาวเวอร์รีเลย์ รุ่น G4A-1A-E
ภาพวาดขนาดภายนอกของพาวเวอร์รีเลย์ รุ่น G4A-1A-E, หน่วย: มม.
*ขนาดเฉลี่ย.
ภาพวาดขนาดการเจาะรูติดตั้งของพาวเวอร์รีเลย์ รุ่น G4A-1A-E, หน่วย: มม.

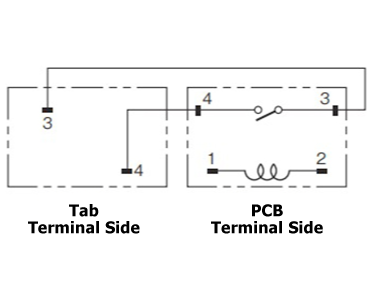

รูปแบบขั้ว/แผนผังการเชื่อมต่อของพาวเวอร์รีเลย์ รุ่น G4A-1A-E
(ไม่มีขั้วของคอยล์.)
ภาพวาดโครงร่างของพาวเวอร์รีเลย์ รุ่น G4A-1A-PE
ภาพวาดขนาดเชิงมิติของพาวเวอร์รีเลย์ รุ่น G4A-1A-PE, หน่วย: มม.
*ขนาดเฉลี่ย.
ภาพวาดขนาดรูยึดของพาวเวอร์รีเลย์ รุ่น G4A-1A-PE, หน่วย: มม.
การจัดวางขั้ว/แผนผังวงจรของพาวเวอร์รีเลย์ รุ่น G4A-1A-PE
(ไม่มีขั้วโพลาริตี้ของคอยล์.)
ตารางข้อมูลจำเพาะ OMRON พาวเวอร์รีเลย์
| ความต้านทานหน้าสัมผัส *1 | 100 mΩ หรือน้อยกว่า | |
|---|---|---|
| เวลาปิดวงจร | 20 ms หรือน้อยกว่า | |
| เวลาเปิดวงจร | 10 ms หรือน้อยกว่า | |
| ความถี่การสวิตช์สูงสุด | เชิงกล | 18,000 ครั้ง/ชั่วโมง |
| ความต้านทานฉนวน *2 | 1,000 MΩ ขึ้นไป | |
| แรงดันทน | ระหว่างคอยล์และหน้าสัมผัส | 4,500 V AC 50/60 Hz 1 นาที |
| ระหว่างหน้าสัมผัสที่มีขั้วเดียวกัน | 1,000 V AC 50/60 Hz 1 นาที | |
| แรงดันทนต่อแรงกระตุ้น | ระหว่างคอยล์และหน้าสัมผัส | 8.5 kV 1.2 × 50 |
| ระยะห่างของฉนวน | ระหว่างคอยล์และหน้าสัมผัส | ระยะอากาศ: 3.2 mm, ระยะคลาน: 6.4 mm |
| การสั่นสะเทือน | ความทนทาน | 10 ถึง 55 ถึง 10 Hz ความกว้างครึ่งหนึ่ง 0.75 mm (ความกว้างสองเท่า 1.5 mm) |
| การทำงานผิดพลาด | 10 ถึง 55 ถึง 10 Hz ความกว้างครึ่งหนึ่ง 0.75 mm (ความกว้างสองเท่า 1.5 mm) | |
| แรงกระแทก / การกระแทก | ความทนทาน | 1,000 m/s2 |
| การทำงานผิดพลาด | 200 m/s2 | |
| ความทนทาน | เชิงกล | 2,000,000 ครั้งขึ้นไป (ความถี่ในการสวิตช์ : 18,000 ครั้ง/ชั่วโมง) |
| โหลดแบบต้านทาน | 100,000 ครั้งขึ้นไป (ความถี่ในการสวิตช์ : เปิด 1 วินาที, ปิด 1 วินาที) | |
| โหลดมอเตอร์ | 200,000 ครั้งขึ้นไป (ความถี่ในการสวิตช์ : เปิด 1.5 วินาที, ปิด 1.5 วินาที) | |
| Inverter Load | 300,000 Times or More (Switching Frequency: 3 Seconds On, 5 Seconds Off) | |
| อัตราความล้มเหลวระดับ P (ค่าการอ้างอิง *3) | 5 V DC, 100 mA | |
| อุณหภูมิการทำงานของสภาพแวดล้อม | -20 ถึง +60°C (สมมติว่าไม่มีการแช่แข็งหรือการควบแน่น) | |
| ความชื้นของสภาพแวดล้อมในการทำงาน | 5 ถึง 85% RH | |
| น้ำหนัก | ประมาณ 23 g | |
หมายเหตุ: ค่าดังกล่าวเป็นค่าเริ่มต้นที่ตั้งมาเริ่มต้น
- *1. เงื่อนไขการวัดของพาวเวอร์รีเลย์ : 5 V DC 1 A, วิธีการวัดแรงดันตก.
- *2. เงื่อนไขการวัดของพาวเวอร์รีเลย์ : วัดบริเวณเดียวกับรายการทนต่อแรงดันไฟฟ้าโดยใช้เครื่องวัดความต้านทานฉนวน 500 V DC.
- *3. ค่านี้ได้มาจากความถี่ในการสวิตช์ 120 ครั้ง/นาที.
- *ดูข้อมูลในแคตตาล็อกสำหรับสเปกที่ไม่ได้ระบุข้างต้น.
