ระยะพิตช์ 2.5 มม., เวเฟอร์ Mini-SPOX, ชนิดมุมขวา 5268

แบรนด์ :

MOLEX

ข้อควรระวัง

รายละเอียดสินค้า

[คุณสมบัติ]
· คอนเนคเตอร์ผลิตโดย Molex มีโครงสร้างเชื่อมต่อซีรีส์ Spox ของ Molex สำหรับต่อสายไฟกับแผงวงจร พร้อมขนาดระยะพิตช์ที่หลากหลายตั้งแต่ 2.50 ถึง 5.08 มม.
· ชนิดมุม (คู่ตัวเรือนเชื่อมต่อ: 5264)

ระยะพิตช์ 2.5 มม., เวเฟอร์ Mini-SPOX, ชนิดมุมขวา (5268)

รูปภาพผลิตภัณฑ์อ้างอิง, รหัสสินค้า: 5268-02A

คุณสมบัติ

· ประเภท: หัวต่อแผงวงจร
· ซีรีส์: 5268
· การใช้งาน: สายสัญญาณ, ต่อสายไฟกับแผงวงจร
· เชื่อมต่อกับ: ตัวเรือนซ็อกเก็ต Mini-SPOX 5264
· แรงดันไฟฟ้าที่รองรับได้: 250V
· กระแสไฟฟ้าที่รองรับได้: 3A
· ช่วงอุณหภูมิขณะทำงาน: -40 ถึง +105°C

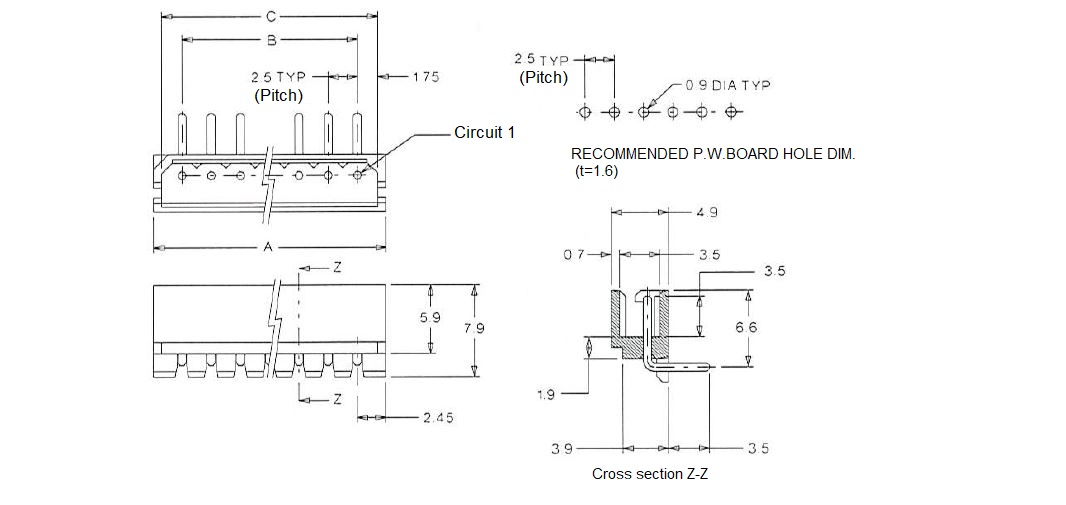

ขนาด

drawing บอกขนาด

จำนวนพิน	รหัสสินค้า	ขนาด A	ขนาด B	ขนาด C
2	5268-02A	7.4	2.5	6.0
3	5268-03A	9.9	5.0	8.5
4	5268-04A	12.4	7.5	11.0
5	5268-05A	14.9	10.0	13.5
6	5268-06A	17.4	12.5	16.0
7	5268-07A	19.9	15.0	18.5
8	5268-08A	22.4	17.5	21.0
10	5268-10A	27.4	22.5	26.0

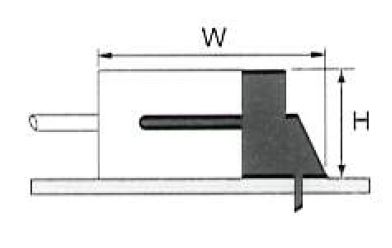

แผนภาพการเชื่อมต่อ

คู่เชื่อมต่อ: 5268 - 5264 - 5263
H = 4.9 mm
W = 12.9 mm
