RTEN Series
แบรนด์ :
TDK-LAMBDA
ข้อควรระวัง
- รูปภาพสินค้าเป็นเพียงภาพตัวอย่างเท่านั้น รายละเอียดจำเพาะอาจแตกต่างกันไปตามรหัสสินค้า ซึ่งรวมถึงรูปทรงและสี
- วันที่ส่งมอบไม่แน่นอนเนื่องจากความยากลำบากในการรับ วัสดุ ส่วนประกอบ ฯลฯ
การขายผลิตภัณฑ์ใน สต๊อก ในปัจจุบันอาจถูก แบบแขวน ชั่วคราวในอนาคตขึ้นอยู่กับความพร้อมจำหน่าย
ผลิตภัณฑ์ที่สั่งซื้อถูก แบบแขวน ไม่คาดว่าจะถูกเติมในเร็ว ๆ นี้
รายละเอียดสินค้า
ตัวกรองสัญญาณรบกวนสามเฟสที่มีกระแสไฟฟ้าหลากหลายรูปแบบ
[คุณสมบัติ]
· กลุ่มสินค้ามีหลากหลายตั้งแต่ 6 ถึง 300 A
· ขั้น L 1 พร้อมดีไซน์กะทัดรัด น้ำหนักเบา และความสูงน้อย รูปทรงความสูงน้อยสำหรับความสูงจำกัด
· การใช้สกรู SEMS ช่วยเพิ่มความสะดวกในการเดินสาย
· มีฝาครอบเทอร์มินอลบล็อคเพื่อความปลอดภัย
· มีตัวเลือกการติดตั้งรางปีกนก DIN rail
[การใช้งาน]
· เหมาะสำหรับการสื่อสารข้อมูล อุปกรณ์ทางการแพทย์ อุปกรณ์วัด อุปกรณ์อัตโนมัติในโรงงาน เซมิคอนดักเตอร์ อุปกรณ์ที่เกี่ยวกับรางรถไฟ อุปกรณ์ที่เกี่ยวกับ LED และอุปกรณ์ที่เกี่ยวกับพลังงาน
คุณสมบัติของซีรีย์ RTEN

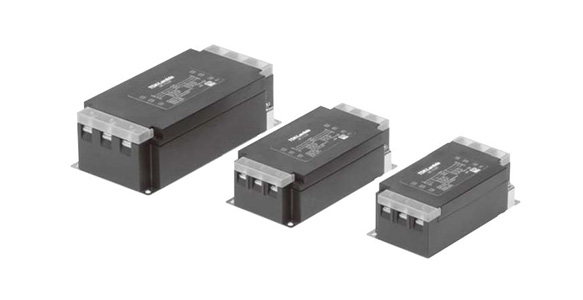

ลักษณะภายนอก

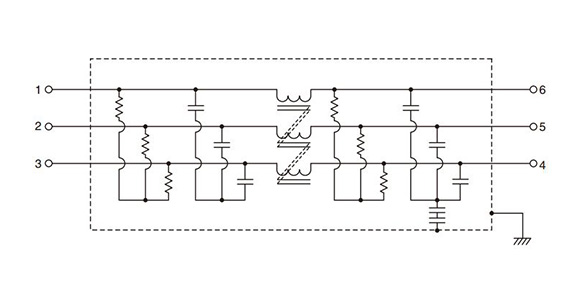

แผนภาพวงจร
ลักษณะไฟฟ้า
| ชื่อ ผลิตภัณฑ์ | พิกัดแรงดันไฟฟ้า (AC/DC) | พิกัดกระแสไฟฟ้า (AC / DC) | ทนต่อแรงดันไฟฟ้า | ความต้านทานของฉนวน | กระแสไฟฟ้ารั่ว | ช่วงอุณหภูมิขณะใช้งาน | ค่าพิกัดปรับลด อุณหภูมิเริ่มต้น | ความต้านทานไฟฟ้ากระแสตรง (mΩ) | ช่วงความถี่การลดทอน (MHz) | น้ำหนัก (กก.) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| โหมด Common | โหมดดิฟเฟอเรนเชียล | |||||||||||
| รับประกัน 25 dB | รับประกัน 10 dB | รับประกัน 25 dB | ||||||||||
| RTEN-5006 | 500 V | 6 A | AC. 2500 V 60 วินาที [ระหว่างสายไฟกับสายดิน] | 100MΩ ขั้นต่ำ [DC. 500 V/ 1 นาที] | 2.5 mA สูงสุด [250 V / 60 Hz] 5 mA สูงสุด [500 V / 60 Hz] | -25 ถึง + 85°C | 55°C | สูงสุด 145 | 0.2 ถึง 10 | — | 0.2 ถึง 30 | 0.36 |
| RTEN-5010 | 10 A | สูงสุด 60 | 0.2 ถึง 10 | — | 0.2 ถึง 30 | 0.36 | ||||||
| RTEN-5020 | 20 A | สูงสุด 25 | 0.3 ถึง 8 | — | 0.2 ถึง 30 | 0.56 | ||||||
| RTEN-5030 | 30 A | สูงสุด 13 | 0.5 ถึง 8 | — | 0.2 ถึง 30 | 0.56 | ||||||
| RTEN-5040 | 40 A | สูงสุด 10 | 0.3 ถึง 7 | — | 0.2 ถึง 30 | 1.10 | ||||||
| RTEN-5050 | 50 A | 7 สูงสุด | 0.5 ถึง 7 | — | 0.2 ถึง 30 | 1.10 | ||||||
| RTEN-5060 | 60 A | สูงสุด 5 | 0.7 ถึง 5 | — | 0.2 ถึง 30 | 1.10 | ||||||
สเปค ผลิตภัณฑ์
แนวโค้งค่าพิกัดปรับลด
Drawing ของ RTEN - 5006/5010
Drawing ของ RTEN - 5020/5030/5040/5050/5060
| ชื่อ ผลิตภัณฑ์ | A | B | C | D | E | F | G | ⌀H | แรงบิดขันแน่นแนะนำ |
|---|---|---|---|---|---|---|---|---|---|
| RTEN-5006 | 120 | 63 | 42 | 110 | 53 | M4 | M4 | 4.5 | M4:1.27 N⋅m M5:2.5 N⋅m |
| RTEN-5010 | |||||||||
| RTEN-5020 | 140 | 70 | 42 | 130 | 60 | M4 | M4 | 4.5 | |
| RTEN-5030 | |||||||||
| RTEN-5040 | 170 | 90 |
