RSHN Series
แบรนด์ :
TDK-LAMBDA
ข้อควรระวัง
- รูปภาพสินค้าเป็นเพียงภาพตัวอย่างเท่านั้น รายละเอียดจำเพาะอาจแตกต่างกันไปตามรหัสสินค้า ซึ่งรวมถึงรูปทรงและสี
- วันที่ส่งมอบไม่แน่นอนเนื่องจากความยากลำบากในการรับ วัสดุ ส่วนประกอบ ฯลฯ
การขายผลิตภัณฑ์ใน สต๊อก ในปัจจุบันอาจถูก แบบแขวน ชั่วคราวในอนาคตขึ้นอยู่กับความพร้อมจำหน่าย
ผลิตภัณฑ์ที่สั่งซื้อถูก แบบแขวน ไม่คาดว่าจะถูกเติมในเร็ว ๆ นี้
รายละเอียดสินค้า
ตัวกรองสัญญาณรบกวนซิงเกิ้ลเฟสการลดทอนสูงที่เน้นเรื่องความหลากหลายและการใช้งานในรูปแบบต่างๆ
[คุณสมบัติ]
· ความสามารถในการเดินสายดีขึ้นด้วยสกรู SEMS และฝาครอบแบบเปิดได้
· กลุ่มสินค้ามีหลากหลายตั้งแต่ 3 ถึง 300 A
· มีชนิดคุณลักษณะกระแสไฟฟ้ารั่วต่ำและชนิดติดตั้งรางปีกนก DIN rail ให้เลือก
[การใช้งาน]
· เหมาะสำหรับการสื่อสารข้อมูล อุปกรณ์ทางการแพทย์ อุปกรณ์วัด อุปกรณ์อัตโนมัติในโรงงาน เซมิคอนดักเตอร์ อุปกรณ์ที่เกี่ยวกับรางรถไฟ อุปกรณ์ที่เกี่ยวกับ LED และอุปกรณ์ที่เกี่ยวกับพลังงาน
คุณสมบัติของซีรีส์ RSHN

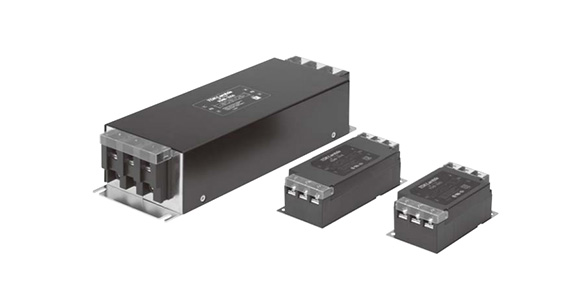

ลักษณะภายนอก
แผนภาพวงจร
ลักษณะไฟฟ้า
| ชื่อ ผลิตภัณฑ์ | พิกัดแรงดันไฟฟ้า (AC/DC) | พิกัดกระแสไฟฟ้า (AC/DC) | ทนต่อแรงดันไฟฟ้า | ความต้านทานของฉนวน | กระแสไฟฟ้ารั่ว | ช่วงอุณหภูมิขณะใช้งาน | ค่าพิกัดปรับลด อุณหภูมิเริ่มต้น | ความต้านทานไฟฟ้ากระแสตรง (mΩ) | ช่วงความถี่การลดทอน (MHz) | น้ำหนัก (กก.) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| โหมด Common | โหมดดิฟเฟอเรนเชียล | |||||||||||
| รับประกัน 25 dB | รับประกัน 10 dB | รับประกัน 25 dB | ||||||||||
| RSHN-2003 | 250 V | 3 A | AC. 2500 V 60 วินาที [ระหว่างสายไฟกับสายดิน] | 100MΩ ขั้นต่ำ [500 V DC / 1 นาที] | 1.0 mA สูงสุด [250 V / 60 Hz] | -25 ถึง + 85°C | 55°C | สูงสุด 350 | 0.1 ถึง 10 | — | 0.2 ถึง 30 | 0.19 |
| RSHN-2006 | 6 A | สูงสุด 140 | 0.1 ถึง 10 | — | 0.2 ถึง 30 | 0.24 | ||||||
| RSHN-2010 | 10 A | สูงสุด 60 | 0.1 ถึง 30 | — | 0.3 ถึง 30 | 0.24 | ||||||
| RSHN-2016 | 16 A | สูงสุด 35 | 0.2 ถึง 30 | — | 0.3 ถึง 30 | 0.35 | ||||||
| RSHN-2020 | 20 A | สูงสุด 22 | 0.2 ถึง 30 | — | 0.4 ถึง 30 | 0.35 | ||||||
| RSHN-2030 | 30 A | สูงสุด 12 | 0.3 ถึง 30 | — | 0.6 ถึง 30 | 0.35 | ||||||
| RSHN-2040 | 40 A | สูงสุด 10 | 0.2 ถึง 30 | — | 0.1 ถึง 30 | 1.50 | ||||||
| RSHN-2050 | 50 A | 8 สูงสุด | 0.3 ถึง 30 | — | 0.2 ถึง 30 | 1.40 | ||||||
| RSHN-2060 | 60 A | สูงสุด 6 | 0.3 ถึง 30 | — | 0.3 ถึง 30 | 1.40 | ||||||
สเปค ผลิตภัณฑ์
แนวโค้งค่าพิกัดปรับลด
Drawing ของ RSHN - 2003, 2006, 2010, 2016, 2020 และ 2030

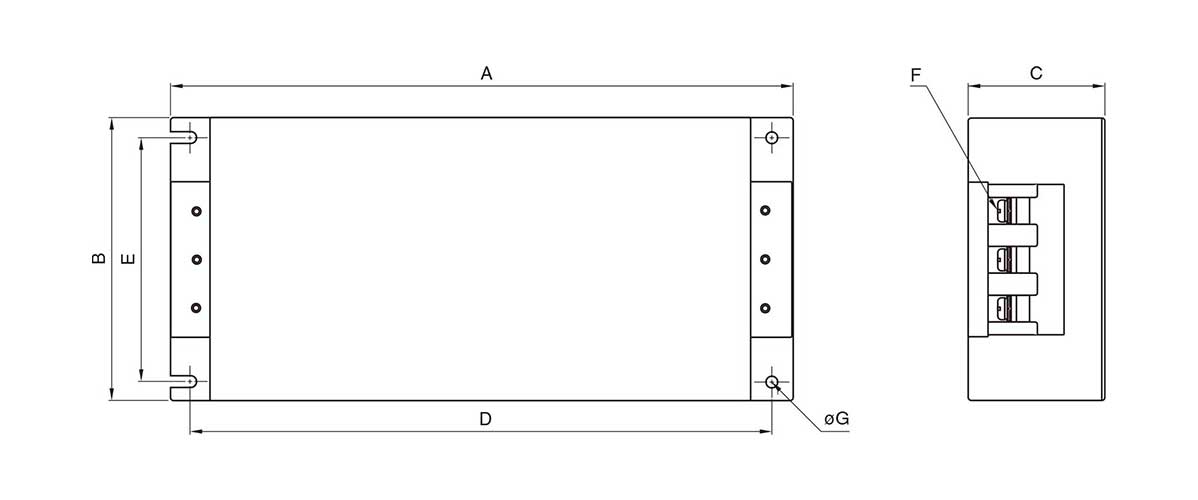

Drawing ของ RSHN - 2040, 2050 และ 2060
| ชื่อ ผลิตภัณฑ์ | A | B | C | D | E | F | ⌀G | แรงบิดขันแน่นแนะนำ |
|---|---|---|---|---|---|---|---|---|
| RSHN-2003 | 98 | 52 | 35 | 86 | 43 | M4 | 4.5 | 1.27 N⋅m |
| RSHN-2006 | ||||||||
| RSHN-2010 | ||||||||
| RSHN-2016 | 127 | 52 | 35 | 115 | 43 |
