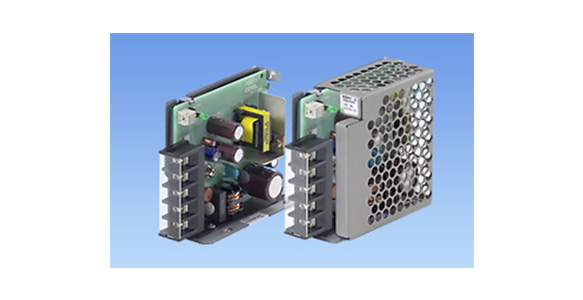

ส สวิตชิ่งพาวเวอร์ซัพพลาย PBA15F รุ่น 15W single เอาต์พุต

คุณสมบัติของ PBA15F

PBA15F

ลดโวลุ่มลง 61% เมื่อเทียบกับรุ่นทั่วไป
การสลับความถี่แบบคงที่ (วิธีกระตุ้นแบบฟลายแบ็คต่างหาก)
กระแสไฟรั่วต่ำ
รองรับอุปกรณ์เสริมต่างๆ เช่น ตัวยึด และชุดสายไฟแบบเฉพาะ
สอดคล้องตามมาตรฐาน SEMI F47
ผ่านการรับรองมาตรฐาน UL508 (ชนิด -N, -N1 และสินค้า 5 V, 12 V, 24 V)

ข้อมูลการสั่งซื้อ PBA15F

1 ชื่อซีรีส์
2: เอาท์พุตเดี่ยว
3 พิกัดกำลังไฟฟ้าเอาท์พุต
4 อินพุตเต็มช่วง
5 พิกัดแรงดันไฟฟ้าเอาท์พุต
6 ตัวเลือก
C: การเคลือบผิว
G: กระแสไฟรั่วต่ำ
E: กระแสไฟรั่วต่ำที่สอดคล้องตามมาตรฐาน EMI Class A
T: เทอร์มินอลบล็อคแนวตั้ง
J: ชนิดคอนเนคเตอร์
N: พร้อมฝาครอบเคส (ผ่านการรับรองมาตรฐาน UL508 สำหรับสินค้า 5 V, 12 V, 24 V)
N1: พร้อมฝาครอบเคส, ตัวยึดรางปีกนก DIN rail (ผ่านการรับรองมาตรฐาน UL508 สำหรับสินค้า 5 V, 12 V, 24 V)
V: รองรับแรงดันไฟผันแปร VR ภายนอก

• * รายละเอียดจำเพาะแตกต่างกันไปตามตัวเลือกที่ตั้ง โปรดติดต่อผู้ผลิตเพื่อขอรายละเอียด

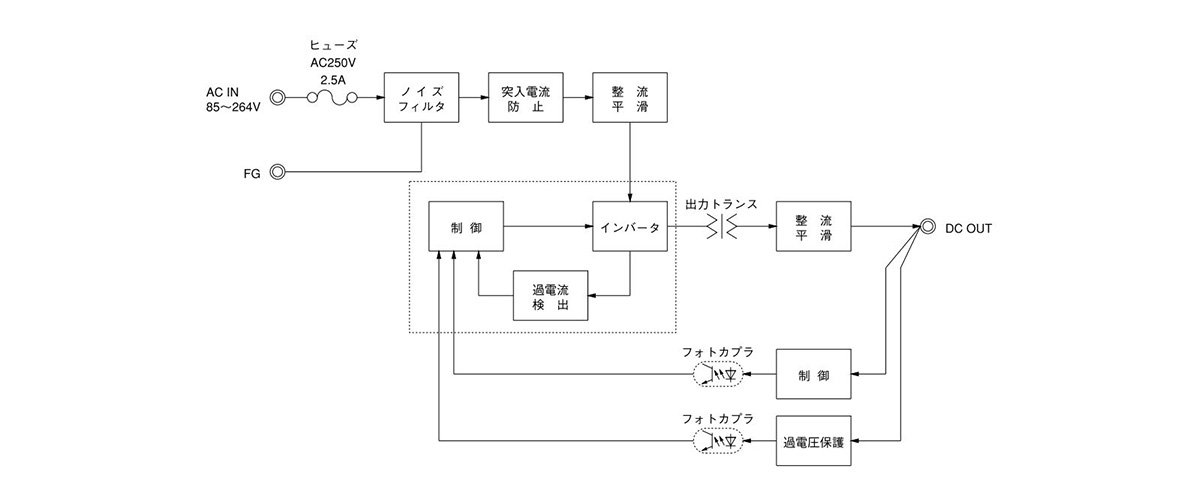

แผนภาพบล็อค

Drawing

• * รูปร่างภายนอกแตกต่างกันไปตามตัวเลือก T, J, N, N1 และ V
• * ค่าพิกัดความเผื่อ: ±1
• * น้ำหนัก: สูงสุด 200 กรัม (พร้อมฝาครอบเคส: สูงสุด 235 กรัม)
• * วัสดุแผงวงจร / ความหนา: CEM-3/1.6 มม.
• * วัสดุตัวโครง: แผ่นเเหล็กกล้าชุบสังกะสีด้วยไฟฟ้า
• * หน่วย: มม.
• * แรงบิดขันแน่นของตัวโครง: สูงสุด 0.6 นิวตันเมตร (6.3 kgf·cm)
• * แรงบิดขันแน่นของเทอร์มินอลบล็อค: M3: สูงสุด 0.8 นิวตันเมตร (8.5 kgf·cm)
• * โปรดทำการเชื่อมต่อสายดินนิรภัยเข้ากับตัวเรือนที่รูยึด 2 รู (M3)
