ตัวกรองสัญญาณรบกวนซีรีส์ NAP แบบซิงเกิ้ลเฟส (สำหรับใช้งานทั่วไป / ตัวกรองขั้นเดียว / การลดทอนแรงดันไฟฟ้าพัลส์ภายนอก)

แบรนด์ :

COSEL

ข้อควรระวัง

วันที่ส่งมอบไม่แน่นอนเนื่องจากความยากลำบากในการรับ วัสดุ ส่วนประกอบ ฯลฯ
การขายผลิตภัณฑ์ใน สต๊อก ในปัจจุบันอาจถูก แบบแขวน ชั่วคราวในอนาคตขึ้นอยู่กับความพร้อมจำหน่าย
ผลิตภัณฑ์ที่สั่งซื้อถูก แบบแขวน ไม่คาดว่าจะถูกเติมในเร็ว ๆ นี้
ส่วนที่มี " - R6" ต่อท้าย รหัสรุ่น/ Part number คือรุ่นดั้งเดิมของ MISUMI
หากคุณต้องการ ผลิตภัณฑ์ ที่ รองรับการใช้งาน กับ มาตรฐาน RoHS ที่แก้ไขแล้ว โปรดค้นหาด้วยหมายเลข รุ่น โดยลบ " - R6" ด้วยการค้นหา รหัสรุ่น/ Part number

รายละเอียดสินค้า

ตัวกรองสัญญาณรบกวนขนาดกะทัดรัดสำหรับลดการทำงานผิดปกติของอุปกรณ์ที่เกิดจากสัญญาณรบกวนภายนอก
[คุณสมบัติ]
· ชนิดลดทอนแรงกระตุ้นภายนอกอย่างสูง
· ตัวกรองสัญญาณรบกวน ⌀1
· ซิงเกิ้ลเฟส 250 V
· กลุ่มสินค้ามีตั้งแต่ 4 ถึง 30A (4 A/6 A/10 A/16 A/20 A/30 A)
· ใช้เทอร์มินอลบล็อคแบบกดลงที่สะดวกและรวดเร็ว (พร้อมฟังก์ชั่นป้องกันสกรูร่วงหล่น)
· สามารถติดตั้งกับ NAC, NAH, NAM, NMP และสามารถใช้ได้อย่างเหมาะสมตามการใช้งาน
· กราวด์คาปาซิสเตอร์ที่สามารถเลือกตามการใช้งานได้
· ชนิดที่มีการติดตั้งรางปีกนก DIN rail ให้เลือก
[การใช้งาน]
· เหมาะสำหรับอุปกรณ์อุตสาหกรรมที่มีซีเควนเซอร์และคอมพิวเตอร์

INDEX

รายละเอียดจำเพาะทั่วไปและคุณสมบัติของสินค้า

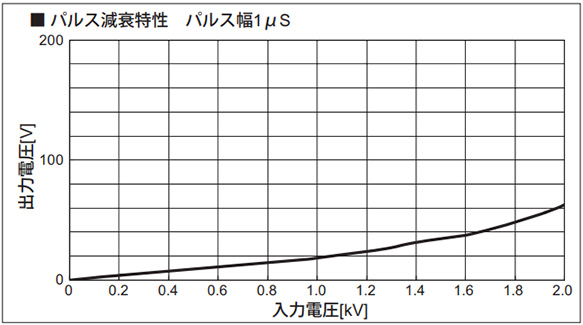

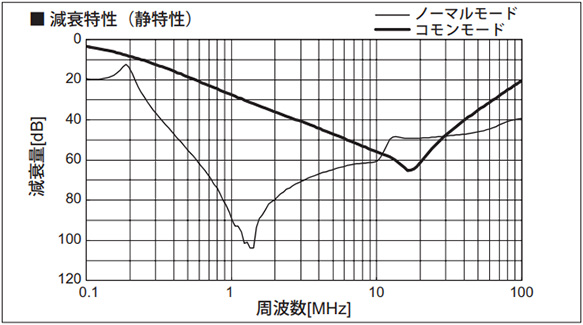

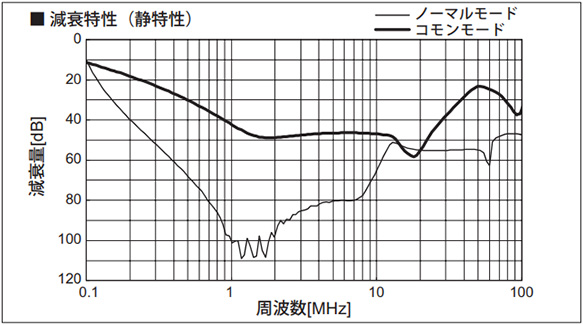

ข้อมูลเกี่ยวกับประสิทธิภาพ

Drawing

คุณสมบัติของซีรีส์ NAP

ซีรีส์ NAP

ชนิดการลดทอนสูง อิมพัลส์ภายนอก
ซิงเกิ้ลเฟส 250 V
ใช้เทอร์มินอลบล็อคแบบกดลงที่สะดวกและรวดเร็ว (พร้อมฟังก์ชั่นป้องกันสกรูหลุดออก)

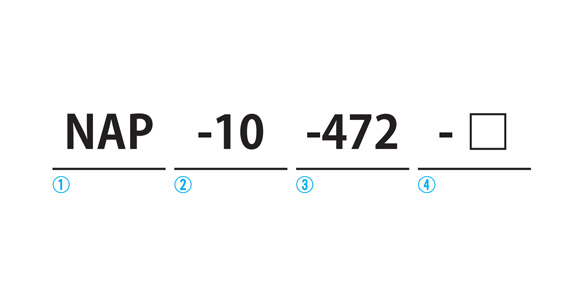

ข้อมูลการสั่งซื้อ

1 ชื่อซีรีส์
2 พิกัดกระแสไฟฟ้า
3 โค้ดของกราวด์คาปาซิสเตอร์

* คุณสมบัติการลดทอนอาจแตกต่างกันไปขึ้นอยู่กับโค้ดของกราวด์คาปาซิสเตอร์

4 ตัวเลือก D: ชนิดที่มีการติดตั้งรางปีกนก DIN rail

* รูปทรงภายนอกอาจแตกต่างไปเมื่อติดตั้งอุปกรณ์เสริม โปรดดู Drawing

โค้ดของกราวด์คาปาซิสเตอร์

รหัส	กระแสไฟฟ้ารั่ว อินพุต 125/250 V 60 Hz	ความจุของคาปาซิสเตอร์ (ค่ากำหนด)
000	สูงสุด 5 µA / 10 µA	N/A
471	สูงสุด 50 µA / 100 µA	470 pF
472	สูงสุด 0.5 mA / 1.0 mA	4,700 pF

สเปค ผลิตภัณฑ์

รายการ	NAP-04-472	NAP-06-472	NAP-10-472	NAP-16-472	NAP-20-472	NAP-30-472
พิกัดแรงดันไฟฟ้า〔V〕	AC 1⌀ 250 / DC250
พิกัดกระแสไฟฟ้า〔A〕	4	6	10	16	20	30
แรงดันไฟฟ้าทดสอบ (ระหว่างขั้วต่อกับเพลทยึด)	2,500 V AC (กระแสไฟฟ้าตัด = 20 mA), 1 นาที, อุณหภูมิปกติ ความชื้นปกติ
ความต้านทานของฉนวน (ระหว่างขั้วต่อกับเพลทยึด)	500 V DC 100 MΩ นาที อุณหภูมิปกติ ความชื้นปกติ
กระแสไฟฟ้ารั่ว 125/250 V 60 Hz	สูงสุด 0.5 mA / 1.0 mA
แรงดันไฟฟ้าตก	สูงสุด 1.0 V
อุณหภูมิได้รับการรับรองมาตรฐานความปลอดภัย	- 25 ถึง + 85°C (โปรดดูลักษณะค่าพิกัดปรับลด)
อุณหภูมิใช้งาน	- 40 ถึง + 85°C (โปรดดูลักษณะค่าพิกัดปรับลด)
ความชื้นในการทำงาน	ความชื้นสัมพัทธ์ 20 ถึง 95% (ไม่มีการควบแน่น)
อุณหภูมิ/ความชื้นในการจัดเก็บ	- 40 ถึง + 85°C, ความชื้นสัมพัทธ์ 20 ถึง 95% (ไม่มีการควบแน่น)
การสั่นสะเทือน	10 ถึง 55 Hz, 19.6 ม./วินาที² (2 G), ระยะเวลา 3 นาที X, Y, Z ทิศทางละ 1 ชั่วโมง
แรงกระแทก	196.1 ม./วินาที² (20 G) 11 ms X, Y, Z ทิศทางละ 1 ครั้ง
มาตรฐานความปลอดภัย	UL1283, CSA C22.2 No. 8 (C-UL), DIN EN60939 VDE0565 Teil 3-1, ENEC (ยกเว้นอินพุต DC)
ขนาดภายนอก (ไม่รวมส่วนที่ยื่นออกมา) / น้ำหนัก	53 × 41 × 92 มม. (กว้าง × สูง × ลึก) / สูงสุด 300 ก. (ตัวเลือก: สำหรับ -D โปรดดู Drawing)

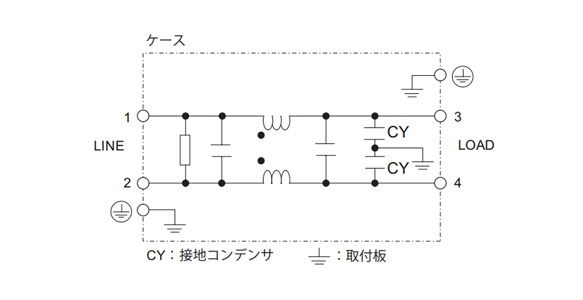

การกำหนดค่าวงจร

ลักษณะค่าพิกัดปรับลด

Drawing

เนื่องจากสินค้าใช้เทอร์มินอลบล็อคแบบกดลง จึงได้มีการจัดส่งในรูปแบบต่อไปนี้
1 ฝาครอบเทอร์มินอลบล็อคถูกเก็บไว้
2 มีการยึดสกรูเทอร์มินอลบล็อคที่ด้านบน

รุ่นมาตรฐาน

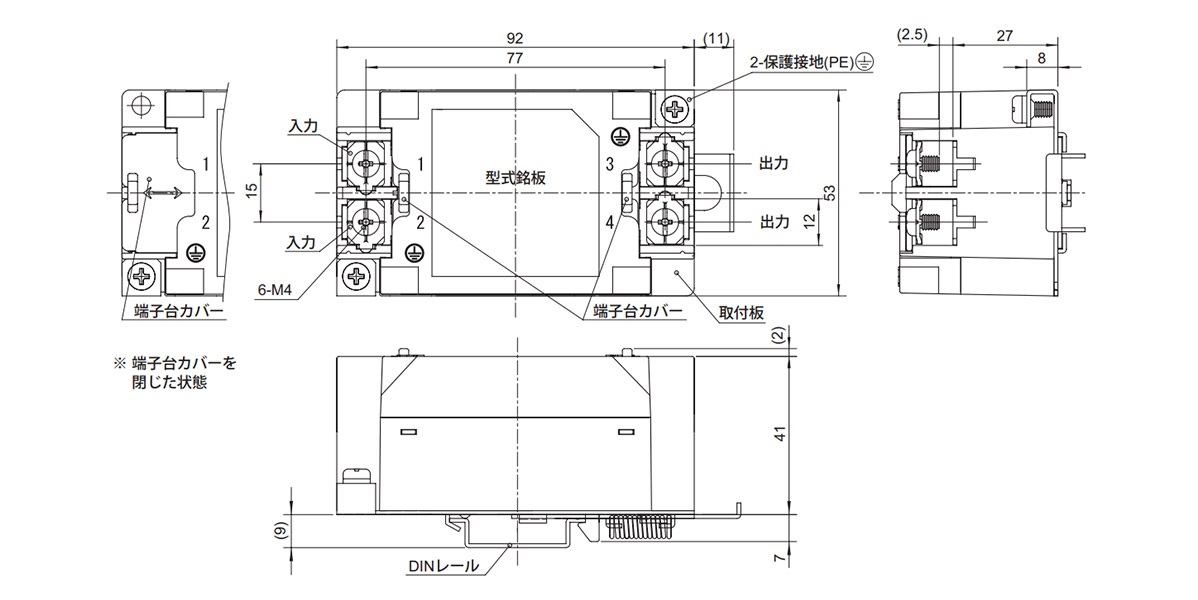

ชนิดที่มีการติดตั้งรางปีกนก DIN Rail

* ค่าพิกัดความเผื่อ: ±1
* น้ำหนัก: สูงสุด 300 ก.
* วัสดุเพลทยึด: เหล็กกล้า (กระบวนการชุบผิว: ชุบผิวนิกเกิล) t = 1.0
* วัสดุเคส: PBT
* หน่วย มม.
* แรงบิดขันแน่นของเทอร์มินอลบล็อค M4: สูงสุด 1.6 N⋅m (16.9 kgf·cm)

ข้อควรระวังในการติดตั้งรางปีกนก DIN rail

การต่อสายดินผ่านรางปีกนก DIN Rail อาจไม่ลดทอนสัญญาณรบกวนที่เหมาะสม
การต่อสายดินควรทำโดยเชื่อมต่อกับเทอร์มินอลดินป้องกัน (PE) ของบอดี้หลักของตัวกรองสัญญาณรบกวน
มีเทอร์มินอลดินป้องกัน 2 ตัว แต่คุณสามารถใช้งานได้เพียงแค่เชื่อมต่อเพียงหนึ่งตัว
