ซีรีส์ ⌀22 HW, สวิตช์ปิดฉุกเฉิน SEMI (EMO)
ข้อควรระวัง
รายละเอียดสินค้า
ปัจจุบันซีรีส์ ⌀22 HW มีชนิดการแสดงผลแบบ EMO
[คุณสมบัติ]
■ (ไม่เรืองแสง) ล็อค, สวิตช์รีเซ็ต turn-
· สีของปุ่มเป็นสีแดง (R) เท่านั้น
· ชนิดหมุนรีเซ็ต, กดล็อคจะทำการล็อคตัวเองให้เข้าที่เมื่อมีการกดปุ่ม และทำการรีเซ็ตเมื่อหมุนไปทางขวา
· รวมฝาครอบขั้วต่อ (HW-VL7)
■ (ชนิดการส่องสว่าง) สวิตช์แบบกดล็อค หมุนรีเซ็ต
· สีของ เลนส์ เป็นสีแดง (R) เท่านั้น
· สวิตช์กดล็อค, หมุนรีเซ็ตแบบเรืองแสง มาพร้อมกับ LED หรือหลอดไส้
· ชนิดหมุนรีเซ็ต, กดล็อคจะทำการล็อคตัวเองให้เข้าที่เมื่อมีการกดปุ่ม และทำการรีเซ็ตเมื่อหมุนไปทางขวา
· รวมฝาครอบขั้วต่อ (HW-VL7)
ประกาศการเปลี่ยนแปลง สเปค ของ สวิตช์หยุดฉุกเฉิน/ เซฟตี้สวิตช์ IDEC
ผลิตภัณฑ์ที่ได้รับผลกระทบจาก สวิตช์หยุดฉุกเฉิน/ เซฟตี้สวิตช์: อุปกรณ์ควบคุม แบบสกรู φ22 ซีรีส์ HW
อุปกรณ์ควบคุม ชนิดสวมเร็ว ซีรีส์ φ22 HW (ผลิตภัณฑ์ สำเร็จรูป หน่วยปฏิบัติการ)
การเปลี่ยนแปลง: (1) การเปลี่ยนแปลงใน รูปทรง ของหน่วย การเชื่อมต่อสายไฟ (2) การเปลี่ยนแปลงในหมายเลข รุ่น ของหน่วย การเชื่อมต่อสายไฟ
ระยะเวลา ดำเนินการ: ตั้งแต่เดือนพฤศจิกายน พ.ศ.2565 เป็นต้นไป อาจมีการจัดส่งผลิตภัณฑ์เก่าและใหม่พร้อมกัน โปรดทราบว่า
รายละเอียด:
รุ่น สวิตช์หยุดฉุกเฉิน/ เซฟตี้สวิตช์ | สินค้าที่ขึ้นต้นด้วยหมายเลข รุ่น ต่อไปนี้ | (1) การเปลี่ยนแปลง รูปทรง ของ อุปกรณ์ควบคุม |
|---|---|---|
สวิตช์ สวิตช์กด | เอชดับบลิว□B-M1 | สามารถทำได้ |
สวิตช์ สวิตช์กด | วิชา□B-A1 | ไม่มี |
สวิตช์ สวิตช์กด | HW□B-※3 | ไม่มี |
สวิตช์ สวิตช์กด | HW□B-※4 | ไม่มี |
สวิตช์ สวิตช์กด | เอชดับบลิว□B-M5 | ไม่มี |
สวิตช์ สวิตช์กด ไฟส่องสว่าง | HW□L-※1 | ไม่มี |
สวิตช์ สวิตช์กด ไฟส่องสว่าง | HW□L-※4 | ไม่มี |
สวิตช์ สวิตช์กด 2 จุด | HW7D-B HW7D-แอล | ไม่มี |
สวิตช์แบบเลือกค่า | HW1S-□ที | สามารถทำได้ |
สวิตช์แบบเลือกค่า | HW1S-□แอล | สามารถทำได้ |
สวิตช์แบบเลือกค่า มีไฟ ไฟส่องสว่าง | HW1F-□ | ไม่มี |
สวิตช์แบบเลือกค่า มีไฟ ไฟส่องสว่าง | HW1F-□ล. | ไม่มี |
สวิตช์แบบเลือกค่า กุญแจ | HW1K | สามารถทำได้ |
สวิตช์ สวิตช์กด ตัวเลือกข้อมูล | HW1R | ไม่มี |
สวิตช์ก้านโยก แบบโมโน | HW1M | ไม่มี |
หยุดฉุกเฉิน สวิตช์กด หยุด สวิตช์ | HW1B-V3 | ไม่มี |
หยุดฉุกเฉิน สวิตช์กด หยุด สวิตช์ | HW1B-V4,V5 | ไม่มี |
สวิตช์ปุ่มกด หยุดฉุกเฉิน | HW1B-X HW1B-Y | ไม่มี |
* รหัสระบุหมายเลข รุ่น (M: ชั่วขณะ, A: สำรอง)
(1) สวิตช์หยุดฉุกเฉิน/ เซฟตี้สวิตช์ ชนิดสกรู: การเปลี่ยนแปลง รูปทรง ของหน่วย การเชื่อมต่อสายไฟ
รูปทรง ของหน่วย การเชื่อมต่อสายไฟ จะเปลี่ยนแปลงดังต่อไปนี้
การเปลี่ยน รูปทรง ช่วยให้สามารถติดตั้งหน่วย การเชื่อมต่อสายไฟ ได้ด้วยการสัมผัสเพียงครั้งเดียว (ไม่จำเป็นต้อง สต๊อปเปอร์ ก้านโยก เหลืองอีกต่อไป)
เพื่อให้สอดคล้องกับการเปลี่ยนแปลง รูปทรง ของหน่วย การเชื่อมต่อสายไฟ วิธีการติดตั้งที่อธิบายไว้ในคู่มือการใช้งาน สวิตช์ สวิตช์กด หยุดฉุกเฉิน จะมีการเปลี่ยนแปลง และจะเพิ่มภาษาเยอรมันและฝรั่งเศสด้วย
ก่อนที่จะ เปลี่ยนแปลง | หลังการเปลี่ยนแปลง |
|---|---|
|
|
(2) สวิตช์หยุดฉุกเฉิน/ เซฟตี้สวิตช์ ชนิดสกรู: การเปลี่ยนแปลงหมายเลข รุ่น ของหน่วย การเชื่อมต่อสายไฟ
เนื่องจากการเปลี่ยนแปลง รูปทรง ของหน่วย การเชื่อมต่อสายไฟ หมายเลข รุ่น ที่ติดบนฉลากด้านข้างจะเปลี่ยนไปเป็นหมายเลข รุ่น ผลิตภัณฑ์ ดังต่อไปนี้
ก่อนที่จะ เปลี่ยนแปลง | หลังการเปลี่ยนแปลง |
|---|---|
หมายเลข รุ่น: HW-CB** | แสดงหมายเลข รุ่น: แสดงหมายเลข รุ่น ผลิตภัณฑ์ |
|
|
แคตตาล็อก สวิตช์ หยุดฉุกเฉิน คลิกที่นี่
สวิตช์ EMO (ขั้วต่อแบบหัวสกรู) ซีรีส์ HW ขนาด ø 22 มม. (สวิตช์รีเซ็ต แบบ Pushlock Turn) ของ สวิตช์หยุดฉุกเฉิน/ เซฟตี้สวิตช์ IDEC

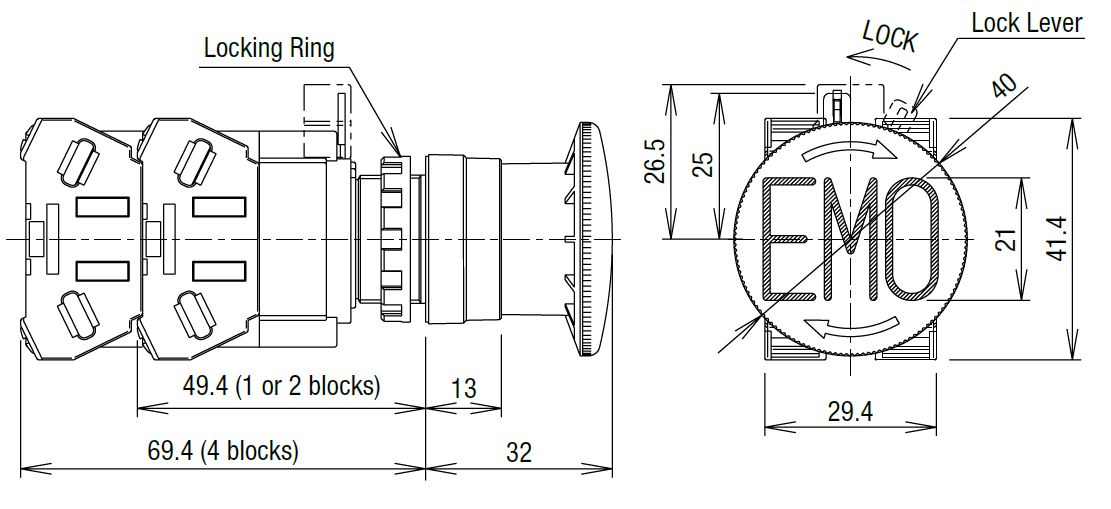

สวิตช์หยุดฉุกเฉิน/ เซฟตี้สวิตช์ (หน่วย: มม.)
| <img alt="รูปลักษณ์ขนาดใหญ่ φ40 (เส้นผ่านศูนย์กลาง 40 มม.)"src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/ ผลิตภัณฑ์/wysiwyg/222000260318/222000260318_007_20230801115857.jpg"style="border-width: 0px; border-style: ตัน; height: 222px; width: 350px;"/> |  |  |
| ø 40มม. แผ่นพื้นไร้คาน (รูปดอกเห็ด) | สวิตช์ EMO ซีรีส์ HW ขนาด ø 22 มม. | มุมมองด้านล่าง |
| ชื่อ ผลิตภัณฑ์ | หน้าสัมผัส หลัก (b หน้าสัมผัส) | ติดตาม หน้าสัมผัส (หน้าสัมผัส) | หมายเลข รุ่น (หมายเลขคำสั่งซื้อ) |
|---|---|---|---|
| ปุ่มขนาดใหญ่ (φ40) | 1b | — | HW1B-V401R-EMO |
| 1b | 1a | HW1B-V411R-EMO | |
| 2b | — | HW1B-V402R-EMO | |
| 2b | 2a | HW1B-V422R-EMO |
- สีปุ่มเป็นสีแดง (R) และสีข้อความเป็นสีขาว
* โปรดดู สเปค อื่นๆ ได้ในแคตตาล็อก
แคตตาล็อก สวิตช์ หยุดฉุกเฉิน คลิกที่นี่
สวิตช์ EMO ซีรีส์ HW ขนาด ⌀22 มม. (ขั้วต่อแบบหัวสกรู) (สวิตช์รีเซ็ต Pushlock)
(หน่วย: มม.)
 |  |  |

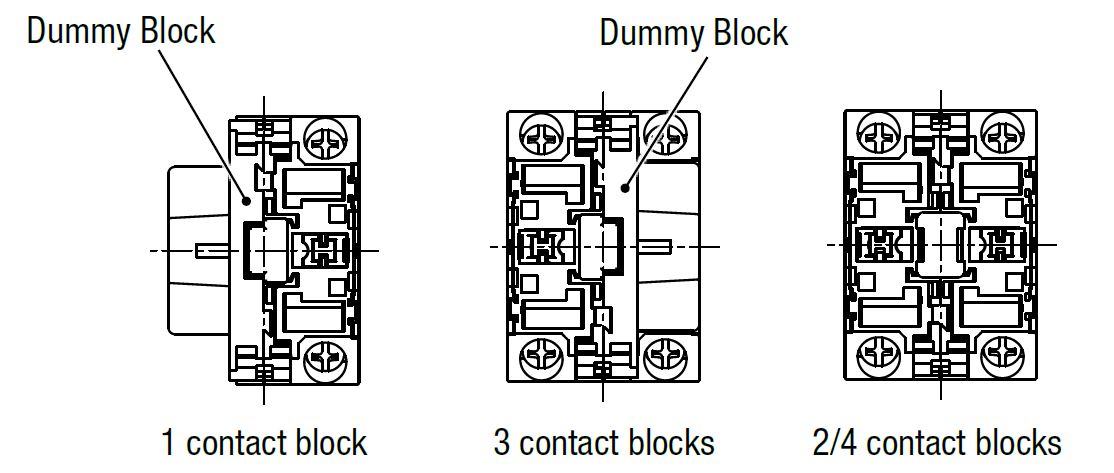

| แผ่นพื้นไร้คาน (รูปดอกเห็ด) ⌀40มม | สวิตช์ EMO ซีรีส์ HW ขนาด ⌀22 มม. | มุมมองด้านล่าง |
| ชื่อ ผลิตภัณฑ์ | หน้าสัมผัส หลัก (หน้าสัมผัส b) | ติดตาม หน้าสัมผัส (ผู้ หน้าสัมผัส) | รหัสรุ่นสินค้า (หมายเลขคำสั่งซื้อ) |
|---|---|---|---|
| ปุ่มขนาดใหญ่ (⌀40) | 1b | — | HW1B-V401R-EMO |
| 1b | 1a | HW1B-V411R-EMO | |
| 2b | — | HW1B-V402R-EMO | |
| 2b | 2a | HW1B-V422R-EMO |
- สีปุ่มเป็นสีแดง (R) และสีข้อความเป็นสีขาว
* โปรดดู สเปค อื่นๆ ได้ในแคตตาล็อก
