เทอร์มินอลแบบกดสวม - ชนิด PC/ PCE
แบรนด์ :
NICHIFU TERMINAL INDUSTRIES
ข้อควรระวัง
- สินค้าในรูปภาพเป็นเพียงภาพตัวอย่างเท่านั้น สเปค รวมทั้ง รูปทรง และสีอาจแตกต่างกันไปสำหรับแต่ละหมายเลข รุ่น
- [ เปลี่ยนสี ฉนวนกันความร้อน ]
ผลิตภัณฑ์ต่อไปนี้จะถูกเปลี่ยนเป็น สเปค ใหม่ทันทีเมื่อหมด สต๊อก (ณ เดือนพฤษภาคม 2564)
PC4009-M/F, PCE4009-M/F: สีแดง → สีแดงใส
PC4020-M/F, PCE4020/5020-M/F: สีฟ้า → สีฟ้าใส - [การเปลี่ยนทดแทนที่แนะนำ]

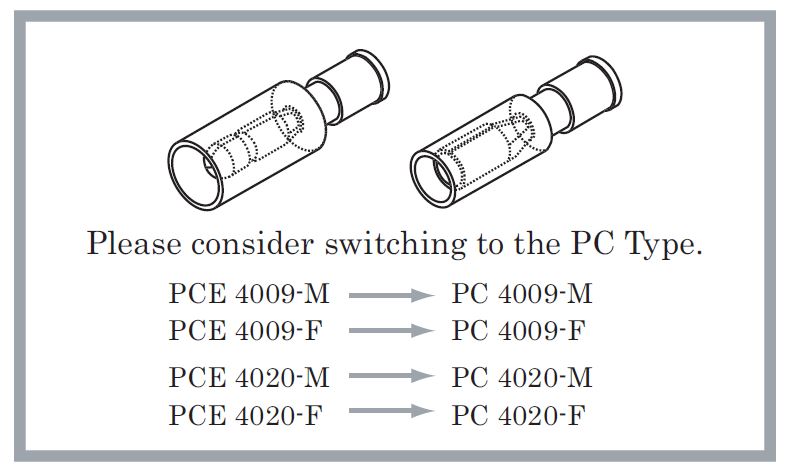

ประเภท PCE จะถูกแทนที่ด้วยประเภท PC กรุณาตรวจสอบความแตกต่างใน สเปค
PCE 5020-M และ PCE 5020-F ไม่มีผลิตภัณฑ์ทดแทน
รายละเอียดสินค้า
· หางปลา PCE หัวเปลือย
[คุณสมบัติ]
· ทนไฟ
· ช่วงอุณหภูมิใช้งาน: -40 °C ถึง +105 °C
[การใช้งาน]
· ถอดออกได้และเหมาะสำหรับใช้ในการเชื่อมต่อรีเลย์
ยุติการผลิตกระสุนและภาชนะประเภท PCE
ปลั๊กอิน หางปลา หัวเสียบ ก้านไม้ขีด (ชนิด PC/พีซีอี)
วัสดุ
- เทอร์มินอล: ทองเหลือง (ชุบผิวดีบุก ด้วยไฟฟ้า)
- กาบ: สายยาง ทองแดงบริสุทธิ์ (ชุบผิวดีบุก ด้วยไฟฟ้า)
- สีของ: ไนล่อน
พิกัดแรงดันไฟฟ้า
- 300 V
Rated Current
หน่วย ก
| ขนาด ขดลวด (มม.2 ) | 0.5 | 0.75 | 1.25 | 2 |
|---|---|---|---|---|
| กระแสไฟฟ้า ไฟฟ้า ก | 10 | 12 | 15 | 20 |
ช่วงอุณหภูมิใช้งาน
- -40°C to +105°C
ความหน่วงไฟ
- UL94V-2
ขดลวด ที่สามารถใช้งานได้
- สเปค แต่ละประการของ หางปลา ได้รับการยืนยันด้วย ขดลวด แบบใช้ไฟฟ้า มาตรฐาน JIS (IV, KIV, VSF)
หางปลา หัวเสียบ ก้านไม้ขีด แบบ แบบฝัง PC
ประเภท M, ประเภท F

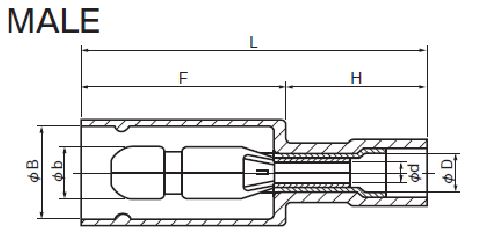

ประเภทเอ็ม: Drawing แสดงโครงร่าง

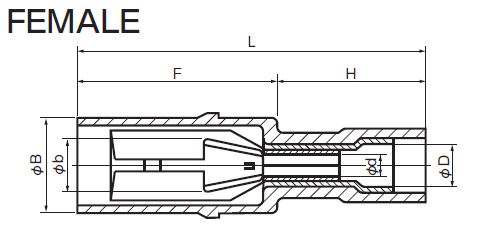

ชนิด F: Drawing แสดงโครงร่าง
| รหัสรุ่นสินค้า | ขนาดของแต่ละส่วน (มม.) | ช่วงการบรรจุ ขดลวด | เครื่องมือ การใช้งาน | สีของ | สีมาตรฐาน | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| เครื่องมือช่างทั่วไป | |||||||||||||
| φb | ⌀B | φd | ⌀D | L | F | H | สายแลนมาตราฐาน mm2 | AWG | หัว อุปกรณ์หลัก/อุปกรณ์แม่ | ||||
| PC 2005-M | 2.0 | 5.1 | 1.7 | 3.1 | 26.5 | 15.0 | 11.5 | 0.5 — 0.75 | 20-18 | NH5 NH32 NH60 | ไนล่อน | โปร่งใส | |
| PC 2005-F | 2.0 | 4.7 | 24.5 | 13.0 | NA 10 NA 3 | N10 10 N3 5 | |||||||
| PC 4009-M | 4.0 | 7.4 | 1.8 | 3.2 | 27.7 | 16.5 | 11.2 | 0.75–1.25 | 18-16 | NH11 NH32 | สีแดงใส | ||
| PC 4009-F | 3.95 | 6.9 | 26.2 | 15.0 | NA 10 NA 3 | N10 11 N3 11 | |||||||
| PC-4020-M | 4.0 | 7.4 | 2.4 | 3.9 | 27.7 | 16.5 | 2.0 | 14 | NH12 NH32 | สีฟ้าใส | |||
| PC-4020-F | 3.95 | 6.9 | 26.2 | 15.0 | NA 10 NA 3 | N10 12 N3 12 | |||||||
* PC 2005 ไม่มีตัว ล็อค ชิ้นส่วนหล่อขึ้นรูป
หางปลา หัวเสียบ ก้านไม้ขีด แบบฝัง ตัว ชนิด PCE
การเปลี่ยนแปลงสี
ประเภท M, ประเภท F
ประเภทเอ็ม: Drawing แสดงโครงร่าง
ชนิด F: Drawing แสดงโครงร่าง
| รหัสรุ่นสินค้า | ขนาดของแต่ละส่วน (มม.) | ช่วงการบรรจุ ขดลวด | เครื่องมือ การใช้งาน | สีของ | สีมาตรฐาน | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| เครื่องมือช่างทั่วไป | |||||||||||||
| φb | ⌀B | φd | ⌀D | L | F | H | สายแลนมาตราฐาน mm2 | AWG | หัว อุปกรณ์หลัก/อุปกรณ์แม่ | ||||
| PCE 4009-M | 4.0 | — | 1.8 | 3.2 | 25.2 | 13.0 | 12.2 | 0.75 ~ 1.25 | 18-16 | NH 11 NH 32 | ไนล่อน | สีแดงใส | |
| PCE 4009-F | 3.95 | 6.5 | 31.5 | 20.3 | 11.2 | NA 10 NA 3 | N10 11 N3 11 | ||||||
| PCE 4020-M | 4.0 | — | 2.4 | 3.9 | 25.2 | 13.0 | 12.2 | 2.0 | 14 | NH 12 NH 32 | สีฟ้าใส | ||
| PCE 4020-F | 3.95 | 6.5 | 31.5 | 20.3 | 11.2 | ||||||||
| PCE 5020-M | 5.0 | — | 2.4 | 3.9 | 25.2 | 13.0 | 12.2 | NA 10 NA 3 | N10 12 N3 12 | ||||
| PCE 5020-F | 4.95 | 7.4 | 31.5 | 20.3 | 11.2 | ||||||||

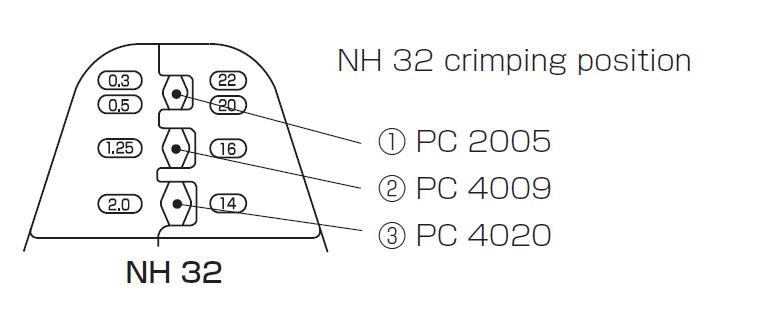

ตำแหน่ง การจีบสำหรับ เครื่องมือ การใช้งาน "NH 32"
