ปรับปรุงการต้านทานน้ำ, กระบอกลม ชนิด ท่อเหลี่ยม , รุ่นมาตรฐาน, ดับเบิ้ลแอคติ้ง / แกนเดี่ยว, MB1 series
แบรนด์ :
SMC
ข้อควรระวัง
- ■ เกี่ยวกับการจัดการ ผลิตภัณฑ์ SMC
ผลิตภัณฑ์ที่ไม่มีหน้าเว็บจะถูกปล่อยออกมาทีละรายการ - สินค้าบางรายการมีกำหนดจะถูกยกเลิก ณ สิ้นเดือนมีนาคมในปี 2023 ผู้ผลิต เก็บสินค้าที่ผลิตไว้แต่ไม่สามารถใช้ได้กับ MISUMI
ไม่มีรายการทดแทนและแผนการที่จะเริ่มขายใหม่ กรุณาตรวจสอบ ใบเสนอราคา และหน้าจอการสั่งซื้อสำหรับรายละเอียด - โปรดดูแคตตาล็อกสำหรับรายละเอียดของ สเปค และ วัสดุ
- รูปภาพ ผลิตภัณฑ์ อาจเป็นภาพตัวแทนเท่านั้น โปรดดูแคตตาล็อกของผู้ผลิตสำหรับรายละเอียด รูปทรง
รายละเอียดสินค้า
[คุณสมบัติ]
· เหมาะสำหรับใช้ภายใต้บรรยากาศที่มีน้ำหล่อเย็นใน เครื่องมือกล
· ใช้งานได้ในสภาพแวดล้อมที่มีการฉีดพ่นน้ำ เช่น เครื่องทำอาหารและเครื่องล้างรถ
ดรออิ้ง
ประเภทพื้นฐาน / B
รายละเอียดจำเพาะ ผลิตภัณฑ์

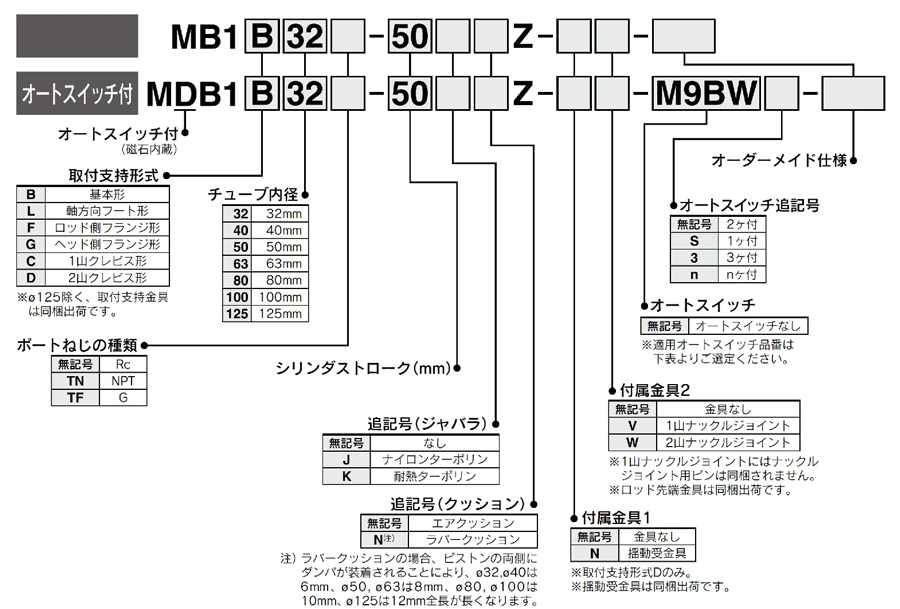

วิธีการแสดง รหัสรุ่น/ Part number

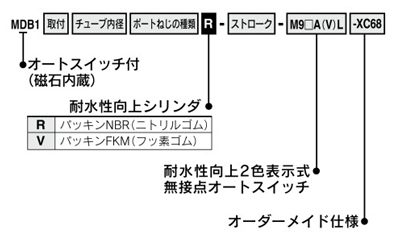

■ รหัสรุ่น/ Part number ของ กระบอกสูบ พร้อม แม่เหล็ก แบบฝัง
- หาก แม่เหล็ก แบบฝัง และไม่มี สวิตช์อัตโนมัติ สัญลักษณ์การแสดงผลของประเภท สวิตช์อัตโนมัติ จะไม่เป็นสัญลักษณ์
(ตัวอย่าง) MDB1B40-100Z
สเปค
| ขนาดเส้นผ่านศูนย์กลางรูใน กระบอกสูบ (มม.) | 32 | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|---|
| ของไหล ปฏิบัติการ | อากาศ | |||||
| รับประกันทน ความดัน | 1.5 MPa | |||||
| แรงดันใช้งานสูงสุด | 1.0 MPa | |||||
| ความดัน ใช้งานขั้นต่ำ | 0.05 MPa | |||||
| อุณหภูมิแวดล้อมและ ของไหล | ไม่มี สวิตช์อัตโนมัติ: -10 ถึง +70°C ด้วย สวิตช์อัตโนมัติ: -10 ถึง + 60°C (ไม่มีการแช่แข็ง) | |||||
| การหล่อลื่น | ไม่ต้องการ (ชนิดไม่ใช้น้ำมันหล่อลื่น) | |||||
| ความเร็วลูกสูบทำงาน | 50 ถึง 1,000 มม. / วินาที | |||||
| ความ ความเผื่อ ยาวของ สโตรค/ระยะเคลื่อนที่ | สูงสุด 250:0 ถึง +1.0, 251 ถึง 1,000:0 ถึง +1.4, 1,001 ถึง 1,500:0 ถึง +1.8, 1,501 ถึง 2,000:0 ถึง +2.2, 2,001 ถึง 2,300:0 ถึง +2.6 | |||||
| หมอน | เบาะลม เบาะ ยาง | |||||
| เส้นผ่านศูนย์กลางของ พอร์ตเชื่อมต่อ การเชื่อมต่อสายไฟ ท่อ (Rc, NPT, G) | 1/8 | 1/4 | 3/8 | 1/2 | ||
| ประเภท อุปกรณ์รองรับท่อ ติดตั้ง | แบบพื้นฐาน, แบบตีนผี, แบบแปลนด้านข้างแบบก้าน, ชนิดหน้าแปลน ด้านข้างของ หัว , ชนิดหน้าแปลน ตีนเป็ดคู่ | |||||
| วิธีการติดตั้ง สวิตช์อัตโนมัติ | ชนิดที่มีการยึดติด โดยตรง | |||||
| ผลิตตามสั่ง | ทำจาก สเตนเลส (พร้อมก้านลูกสูบชุบฮาร์ด โครเมี่ยม) (-XC68) | |||||

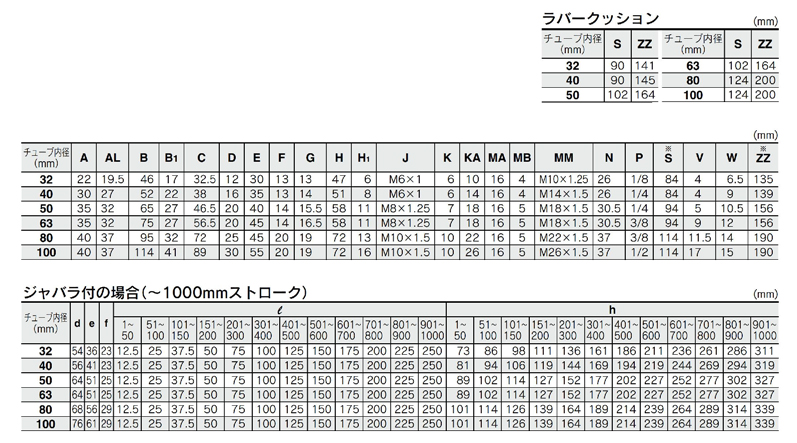

โต๊ะวางชิ้นงาน มาตรฐาน
หน่วย: มม.
| เส้นผ่านศูนย์กลางภายในท่อ (มม.) | F | H | ZZ |
|---|---|---|---|
| 32 | 15 | 47 | 135 (141) |
| 40 | 17 | 58 | 146 (152) |
| 50 | 19 | 67 | 165 (173) |
| 63 | 19 | 67 | 165 (173) |
| 80 | 25 | 81 | 199 (209) |
| 100 | 25 | 81 | 199 (209) |
* ขนาดภายนอก อื่น ๆ เหมือนกับ มาตรฐาน ก้านเดี่ยวคู่
* ขนาดใน () เป็น ยาง กันกระแทก
ประเภทพื้นฐาน / B
