เครื่องขยายสัญญาน สัญญาณไฟเบอร์อัจฉริยะ E3NX-MA
ข้อควรระวัง
รายละเอียดสินค้า
ยูนิตเดี่ยวที่มี 2 ช่องจะช่วยลดพื้นที่การติดตั้งลงครึ่งหนึ่ง และทำให้ได้อุปกรณ์และ แผงควบคุม ขนาดกะทัดรัด
[คุณสมบัติ]
· ติดตั้งฟังก์ชัน 2 ยูนิตในขนาด เครื่องขยายสัญญาน สัญญาณไฟเบอร์ทั่วไป มีส่วนช่วยในการย่อขนาดของอุปกรณ์และแผง อุปกรณ์ควบคุม
· ประสิทธิภาพพื้นฐานที่ช่วยให้การตรวจจับมีความเสถียรเป็นพิเศษตั้งแต่วัตถุโปร่งใสไปจนถึงชิ้นงานที่มีการสะท้อนแสงต่ำ แม้จะมี 2 ช่องสัญญาณ
· การตั้งค่าความเข้มและ จุดเทรสโฮลด์ แสงอัตโนมัติอย่างง่ายดาย
· ชนิดของคอนเนคเตอร์ การลดการเชื่อมต่อสายไฟ ช่วยลดชั่วโมงแรงงาน อุปกรณ์สายไฟ
Drawing

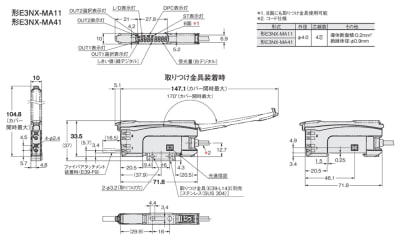

ชนิดมีสายล่วงหน้า
.jpg)

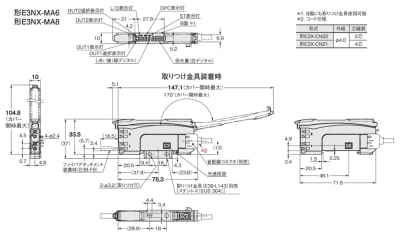

ชนิดของคอนเนคเตอร์ การลดการเชื่อมต่อสายไฟ
.jpg)

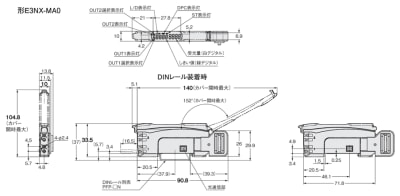

ชนิดของคอนเนคเตอร์ สำหรับ อุปกรณ์สื่อสาร เซนเซอร์
รายละเอียดจำเพาะ ผลิตภัณฑ์
การจัดอันดับ / การแสดง
| รายการ | เอาต์พุต NPN | รุ่น E3NX-MA11 | รุ่น E3NX-MA6 | รุ่น E3NX-MA0 |
|---|---|---|---|---|
| เอาต์พุต PNP | รุ่น E3NX-MA41 | รุ่น E3NX-MA8 | ||
| วิธีการเชื่อมต่อ | พรีไวร์ | คอนเนคเตอร์ การลดการเชื่อมต่อสายไฟ | คอนเนคเตอร์สำหรับอุปกรณ์สื่อสารเซนเซอร์ | |
| ชนิด | ชนิดมาตรฐาน | สำหรับ อุปกรณ์สื่อสาร เซนเซอร์ | ||
| Input/Output | เอาต์พุต | 2 เอาต์พุต | - *1 | |
| อินพุตภายนอก | — | — | ||
| แหล่งกำเนิดแสง (ความยาวคลื่น ที่ปล่อยออกมา) | ไดโอด เปล่งแสงสีแดง 4 องค์ประกอบ (625 นาโนเมตร) | |||
| แรงดันไฟเลี้ยง | 10 ถึง 30 V DC, การกระเพื่อม (pp) รวม 10% | มาจาก คอนเนคเตอร์ ผ่าน อุปกรณ์สื่อสาร เซนเซอร์ | ||
| การใช้พลังงาน*2 | ที่ แรงดันไฟเลี้ยง 24 V โหมด ปกติ: 960 มิลลิวัตต์หรือน้อยกว่า (การใช้กระแสไฟฟ้า: 40 mA หรือน้อยกว่า) เปิด ฟังก์ชั่น อีโค: 770 มิลลิวัตต์หรือน้อยกว่า (การใช้กระแสไฟฟ้า: 32 mA หรือน้อยกว่า) ฟังก์ชั่น อีโค LO: 870 มิลลิวัตต์หรือน้อยกว่า (การใช้กระแสไฟฟ้า: 36 mA หรือน้อยกว่า) | |||
| เอาต์พุต อุปกรณ์ควบคุม | โหลดไฟฟ้า แรงดันไฟเลี้ยง: 30 V DC หรือน้อยกว่า ชนิด Output แบบเปิดวงจรขาคอลเลคเตอร์ (ขึ้นอยู่กับ รูปแบบ เอาต์พุต NPN/PNP ) โหลดกระแสไฟฟ้า: 100 mA หรือน้อยกว่าเมื่อเชื่อมต่อ 1 ถึง 3 ยูนิต, 20 mA หรือน้อยกว่าเมื่อเชื่อมต่อ 4 ยูนิตขึ้นไป (แรงดันตกค้าง, กระแสไฟฟ้า โหลดไฟฟ้า น้อยกว่า 10 mA: 1 V หรือน้อยกว่า, กระแสไฟฟ้า โหลดไฟฟ้า 10 ถึง 100 mA: 2 V หรือน้อยกว่า) กระแสไฟฟ้า นอกสถานะ: 0.1 mA หรือต่ำกว่า | — | ||
| ไฟแสดงสถานะ | จอแสดงผล 7 ส่วน (จอแสดงผลดิจิตอลย่อย: สีเขียว, จอแสดงผลดิจิตอลหลัก: สีขาว) ทิศทางการแสดงผล: สลับการแสดงผลปกติ / ย้อนกลับได้ ไฟแสดงสถานะ OUT (สีส้ม), ไฟแสดงสถานะ L/D (สีส้ม), ไฟแสดงสถานะ ST (สีน้ำเงิน), ไฟแสดงสถานะ DPC (สีเขียว), ไฟแสดงสถานะ การเลือก OUT (ส้ม) | |||
| วงจรป้องกัน | การป้องกัน การเชื่อมต่อสายไฟ ย้อนกลับ พาวเวอร์ซัพพลาย , อุปกรณ์ป้องกันวงจรไฟฟ้า ลัดวงจร เอาต์พุต , การป้องกัน การเชื่อมต่อสายไฟ ย้อนกลับ เอาต์พุต | การป้องกัน การเชื่อมต่อสายไฟ ย้อนกลับ พาวเวอร์ซัพพลาย อุปกรณ์ป้องกันวงจรไฟฟ้า เอาต์พุต | ||
| เวลาตอบสนอง | โหมด ที่เร็วที่สุด (SHS) | การดำเนินงานและการกู้คืน: ตัวละ 100µs | ||
| โหมด ความเร็วสูง (HS) | การดำเนินงานและการกู้คืน: ตัวละ 450 µs | |||
| โหมด มาตรฐาน (ยืน) | การดำเนินงานและการกู้คืน: ครั้งละ 1 มิลลิวินาที | |||
| โหมด อุปกรณ์แหล่งจ่าย กิกะ (GIGA) | การดำเนินงานและการกู้คืน: ครั้งละ 16 มิลลิวินาที | |||
| การปรับความไว | การปรับจูนอัจฉริยะ (การปรับแบบ 2 จุด, การปรับอัตโนมัติเต็มรูปแบบ, การปรับ การวางตำแหน่ง , การปรับความไวสูงสุด, การปรับ อุปกรณ์แหล่งจ่าย , การปรับเปอร์เซ็นต์ (-99% ถึง +99%)) หรือการปรับด้วยตนเอง | |||
| จำนวนยูนิตที่เชื่อมต่อสูงสุด | 30 ยูนิต | 30 ยูนิต*3 เมื่อใช้ รุ่น E3NW-ECT 16 ยูนิต เมื่อใช้ รุ่น E3NW-CCL | ||
| ชุดป้องกันการรบกวนซึ่งกันและกัน*4 | 9 ยูนิต หมายเหตุ: เมื่อ ฟังก์ชั่น การตรวจจับถูก คลองเลื่อย เป็น โหมด ที่เร็วที่สุด (SHS) ฟังก์ชั่น ป้องกันการรบกวนซึ่งกันและกันจะถูกปิดใช้งาน | |||
*1. เอาต์พุต เซนเซอร์ 2 ตัวถูกกำหนดให้กับ PLC ผ่านทางเครือข่าย
การตั้งค่าต่างๆ สามารถเปลี่ยนแปลงได้ และสามารถอ่านค่าที่ตรวจพบได้โดยการใช้งาน PLC ผ่านเครือข่าย
*2. อัตราการกินไฟ
เมื่อ แรงดันไฟเลี้ยง อยู่ที่ 10 V ถึง 30 V
โหมด ปกติ: 1,080 มิลลิวัตต์หรือน้อยกว่า (การใช้กระแสไฟฟ้า 36 mA หรือน้อยกว่าที่ แรงดันไฟเลี้ยง 30 V / การใช้กระแสไฟ 75 mA หรือน้อยกว่าที่แรง การใช้กระแสไฟฟ้า แรงดันไฟเลี้ยง 10 V)
เปิด ฟังก์ชั่น อีโค: 840 มิลลิวัตต์หรือน้อยกว่า (การใช้กระแสไฟฟ้า 28 mA หรือน้อยกว่าที่ แรงดันไฟเลี้ยง 30 V / การใช้กระแสไฟ 55 mA หรือน้อยกว่าที่แรง การใช้กระแสไฟฟ้า แรงดันไฟเลี้ยง 10 V)
ฟังก์ชั่น อีโค LO: 960 มิลลิวัตต์หรือน้อยกว่า (การใช้กระแสไฟฟ้า 32 mA หรือน้อยกว่าที่ แรงดันไฟเลี้ยง 30 V / การใช้กระแสไฟ 65 mA หรือน้อยกว่าที่แรง การใช้กระแสไฟฟ้า แรงดันไฟเลี้ยง 10 V)
*3. เมื่อเชื่อมต่อกับซีรีส์ Omron NJ
*4. การปรับแต่งไม่เปลี่ยนจำนวนหน่วย
นี่เป็นจำนวนยูนิตป้องกันการรบกวนซึ่งกันและกันที่น้อยที่สุดสำหรับรุ่น E3NX และ E3NC ตรวจสอบจำนวนหน่วยป้องกันการรบกวนซึ่งกันและกันและความเร็วการตอบสนองสำหรับแต่ละ รุ่น
| รายการ | เอาต์พุต NPN | รุ่น E3NX-MA11 | รุ่น E3NX-MA6 | รุ่น E3NX-MAO |
|---|---|---|---|---|
| เอาต์พุต PNP | รุ่น E3NX-MA41 | รุ่น E3NX-MA8 | ||
| วิธีการเชื่อมต่อ | พรีไวร์ | คอนเนคเตอร์ การลดการเชื่อมต่อสายไฟ | คอนเนคเตอร์สำหรับอุปกรณ์สื่อสารเซนเซอร์ | |
| ชนิด | ชนิดมาตรฐาน | สำหรับ อุปกรณ์สื่อสาร เซนเซอร์ | ||
| ฟังก์ชั่น | อุปกรณ์แหล่งจ่าย อัตโนมัติ อุปกรณ์ควบคุม (APC) | มีจำหน่าย (เปิดใช้งานเสมอ) | ||
| Dynamic อุปกรณ์ควบคุม อุปกรณ์แหล่งจ่าย (DPC) | มี | |||
| ตัวจับเวลา | สามารถเลือกได้จากการปิดฟังก์ ฟังก์ชั่น จับเวลา, หน่วงเวลาปิด, หน่วงเวลาเปิด, ช็อตเดียว และหน่วงเวลาเปิด/ปิด 1 มิลลิวินาที ถึง 9,999 มิลลิวินาที | |||
| รีเซ็ตเป็นศูนย์ | สามารถแสดงผลเชิงลบได้ (จุดเทรสโฮลด์ ก็เปลี่ยนไปเช่นกัน) | |||
| รีเซ็ตการตั้งค่า*5 | เลือกได้จากการรีเซ็ตครั้งแรก (ค่าเริ่มต้นจากโรงงาน)/การรีเซ็ตผู้ใช้ (บันทึกแล้ว) | |||
| โหมดอีโค | เลือกได้จาก ปิด (เปิดจอแสดงผลดิจิตอล)/ ECO ON (ปิดจอแสดงผลดิจิตอล)/ ECO LO (จอแสดงผลดิจิตอลเปิดมืด) | |||
| การตั้งค่าการสลับธนาคาร | เลือกได้ตั้งแต่ธนาคาร 1 ถึง 4 | |||
| การปรับ อุปกรณ์แหล่งจ่าย ในขณะที่จัดส่ง | เลือกได้จากเปิด/ปิด | |||
| การตั้ง เอาต์พุต 1 | เลือกได้จาก โหมด การตรวจจับปกติและ โหมด การตรวจจับพื้นที่ | |||
| การตั้งค่า เอาต์พุต 2 | เลือกได้จาก โหมด การตรวจจับปกติ , และ โหมด เอาต์พุต , หรือ โหมด เอาต์พุต , โหมด เอาต์พุต XOR , โหมด เอาต์พุต GAP , โหมด ซิงโครนัสขอบที่เพิ่มขึ้น โหมด ซิงโครนัสขอบตก และ โหมด การตรวจจับพื้นที่ | |||
| การตั้งค่าความกว้าง ฮิสเทอรีซิส | สามารถเลือกได้จากการตั้งค่า มาตรฐาน หรือการตั้งค่าของผู้ใช้ ใน เคส ที่ผู้ใช้ตั้งค่าไว้ สามารถ คลองเลื่อย ความกว้าง ฮิสเทอรีซิส ได้ตั้งแต่ 0 ถึง 9,999 | |||
| ความสว่างโดยรอบที่ใช้งาน | ความสว่าง ที่ พื้นผิว รับแสง,หลอดไส้: 20,000 ลิตรหรือน้อยกว่า,แสงแดด: 30,000 ลิตรหรือน้อยกว่า | |||
| ช่วง อุณหภูมิแวดล้อมใช้งาน *6 | ระหว่างดำเนินการ: เมื่อเชื่อมต่อ 1 ถึง 2 ยูนิต: -25° ซ ถึง +55° ซ เมื่อเชื่อมต่อ 3 ถึง 10 ยูนิต: -25° ซ ถึง +50° ซ เมื่อเชื่อมต่อ 11 ถึง 16 ยูนิต: -25° ซ ถึง +45° ซ เมื่อเชื่อมต่อ 17 ถึง 30 ยูนิต: -25° ซ ถึง +40° ซ เมื่อจัดเก็บ: -30 ถึง +70° ซ (ไม่มีการแช่แข็งหรือควบแน่น) | ระหว่างดำเนินการ: เมื่อเชื่อมต่อ 1 ถึง 2 ยูนิต: 0 ถึง +55° ซ, เมื่อเชื่อมต่อ 3 ถึง 10 ยูนิต: 0°C ถึง +50°C, เมื่อเชื่อมต่อ 11 ถึง 16 ยูนิต: 0°C ถึง +45°C, เมื่อเชื่อมต่อ 17 ถึง 30 ยูนิต: 0° ซ ถึง +40° ซ เมื่อจัดเก็บ: -30° ซ ถึง +70° ซ (ไม่มีการแช่แข็งหรือควบแน่น) | ||
| ช่วงความชื้นโดยรอบ | เมื่อใช้งาน/จัดเก็บ: 35 ถึง 85% RH แต่ละรายการในช่วง อุณหภูมิแวดล้อมใช้งาน ข้างต้น (ไม่มีการควบแน่น) | |||
| ระดับความสูง | ไม่เกิน 2,000 ม. | |||
| สภาพแวดล้อมการติดตั้ง | ระดับมลพิษ 3 | |||
| ความต้านทานของฉนวน | 20 MΩ หรือมากกว่า (โดย เครื่องวัดความต้านทานฉนวนไฟฟ้า 500 V DC) | |||
| ความทนต่อแรงดันไฟฟ้า | 1,000 V AC 50/60 Hz เป็นเวลา 1 นาที | |||
| การสั่นสะเทือน (ความต้านทาน) | 10 ถึง 55 Hz, ชนิดแอมพลิจูดสองค่า 1.5 มม. เป็นเวลา 2 ชั่วโมงในแต่ละทิศทางของ X, Y, Z | |||
| การกระแทก (ความต้านทาน) | 500 ม./วินาที 3 ครั้งในแต่ละทิศทางของ X, Y, Z | 150 ม./วินาที 3 ครั้งในแต่ละทิศทางของ X, Y, Z | ||
| โครงสร้างการป้องกัน | มาตรฐาน IEC IP50 | |||
| น้ำหนัก (สถานะ บรรจุภัณฑ์ / อุปกรณ์หลัก/อุปกรณ์แม่ เท่านั้น) | ประมาณ 115 กรัม / ประมาณ 75 กรัม | ประมาณ 60 กรัม / ประมาณ 20 กรัม | ประมาณ 65 กรัม / ประมาณ 25 กรัม | |
| วัสดุ | เคส | โพลีคาร์บอเนต (PC) | ||
| ฝาครอบ | โพลีคาร์บอเนต (PC) | |||
| สาย | PVC (PVC) | |||
| อุปกรณ์เสริม | คู่มือการใช้งาน | |||
*5. BANK ไม่ได้ถูกรีเซ็ตโดยการรีเซ็ตผู้ใช้ และไม่ได้ถูกบันทึกโดยการบันทึกของผู้ใช้
*6. หากจำนวนยูนิตที่เชื่อมต่อคือ 11 หรือมากกว่า ช่วง อุณหภูมิแวดล้อมใช้งาน จะน้อยกว่า 50°C
