ชุดกรองลม, กรองอากาศ + ตัวควบคุม ACG20B, ACG30B, ACG40B
แบรนด์ :
SMC
ข้อควรระวัง
- ดูแคตตาล็อกของผู้ผลิตสำหรับรายละเอียดจำเพาะและรายละเอียดวัสดุ
- สินค้าในรูปภาพอาจเป็นเพียงภาพแสดงเท่านั้น ดูแคตตาล็อกของผู้ผลิตสำหรับรายละเอียดรูปทรง
รายละเอียดสินค้า
ชุด FRL ที่ปรับปรุงการมองเห็นของเกจวัดความดันที่ตำแหน่งติดตั้งใด ๆ
[คุณสมบัติ]
· ฝาครอบเกจวัดความดันติดตั้งและถอดออกได้ง่ายแบบวันทัช (One-touch)
· สามารถเลือกมุมติดตั้งของมาตรวัดแรงดันได้ตามทิศทางของท่อ
กลไกป้องกันการหมุนของมาตรวัดแรงดัน
ไม่จำเป็นต้องใช้แผงหน้าปัดสำหรับมาตรวัดแรงดัน
· ของไหล: อากาศ
รายละเอียดจำเพาะของชุดกรองลม, กรองอากาศ + ตัวควบคุม ACG20B, ACG30B สเปค ACG40B
ลักษณะภายนอก ACG40B
สัญลักษณ์ JIS
สเปค มาตรฐาน
| รุ่น | ACG20B | ACG30B | ACG40B | |
|---|---|---|---|---|
| ส่วนประกอบ | แผ่นกรองอากาศ | AF20 | AF30 | AF40 |
| ตัวปรับแรงดันลม | ARG20 | ARG30 | ARG40 | |
| ขนาดพอร์ทเชื่อมต่อ | 1/8 1/4 | 1/4 3/8 | 1/4 3/8 1/2 | |
| ความดัน พิสูจน์ | 1.5 MPa | |||
| แรงดันใช้งานสูงสุด | 1.0 MPa | |||
| ช่วงความดันที่กำหนด | 0.05 ถึง 0.85 MPa | |||
| ลดแรงดัน | ตั้งค่าความดัน: +0.05 MPa (ที่อัตราการไหลระบาย 0.1 ลิตร/นาที [ANR]) | |||
| อุณหภูมิแวดล้อมและ อุณหภูมิของไหล | -5 ถึง 60 °C (ไม่เป็นน้ำแข็ง) | |||
| การกรอง | 5 µm | |||
| โครงสร้าง: ตัวควบคุมอากาศ | ประเภทระบายความดันได้ | |||
| วัสดุของถ้วย | โพลีคาร์บอเนต | |||
| ถ้วยครอบป้องกัน | กึ่งมาตรฐาน | อุปกรณ์ มาตรฐาน | ||
| น้ำหนัก (กก.) | 0.38 | 0.74 | 1.25 | |

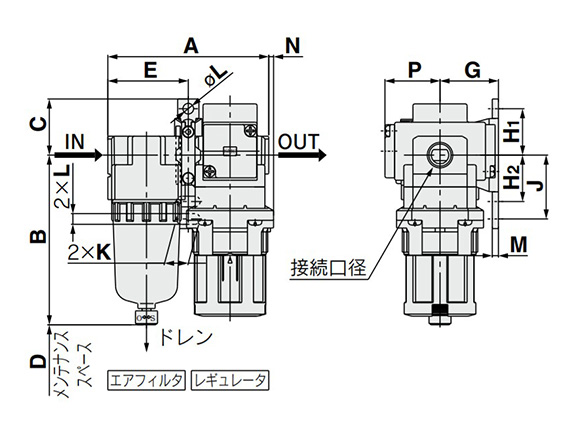

ขนาด
รายละเอียดจำเพาะของมาตรฐาน ACG20B
รายละเอียดจำเพาะของมาตรฐาน ACG30B, ACG40B
(หน่วย: มม.)
| รุ่น | ขนาดพอร์ทเชื่อมต่อ | คุณสมบัติมาตรฐาน | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | N | P | ขนาดการติดตั้งตัวยึด | ||||||||||
| E | G | H1 | H2 | J | K | L | ⌀L | M | ||||||||
| ACG20B | 1/8, 1/4 | 83 | 87 | 29 | 60 | 2.5 | 28.5 | 41.5 | 30 | * - | * - | * - | * - | * - | * - | 3.2 |
| ACG30B | 1/4, 3/8 | 110 | 115 | 41 | 80 | 2.5 | 29.5 | 55 | 41 | 35 | 35 | — | 14 | 7 | 7 | 4 |
| ACG40B | 1/4 / 3/8 / 1/2 | 145 | 147 | 48 | 110 | 0 | 38 | 72.5 | 50 | 40 | 40 | — | 18 | 9 | 9 | 4 |
