เครื่องจ่ายน้ำมันหล่อลื่น ซีรีส์ ALB900
ข้อควรระวัง
- โปรดดูข้อมูลสเปคผลิตภัณฑ์ในแคตาล็อก
- ภาพสินค้าเป็นเพียงภาพตัวอย่างเท่านั้น โปรดดูรายละเอียดเพิ่มเติมในแคตาล็อกของผู้ผลิต
รายละเอียดสินค้า
เครื่องจ่ายน้ำมันหล่อลื่นทำให้สามารถจ่ายน้ำมันพร้อมละอองขนาดเล็ก
[คุณสมบัติ]
· รวมการจ่ายน้ำมันหล่อลื่นจากหลายจุดไว้ในอุปกรณ์ตัวเดียว
· เมื่อใช้เครื่องจ่ายน้ำมันหล่อลื่น จะสามารถจ่ายความดันที่สูงกว่าทางลมหลักได้
· มีการใช้ความต่างเป็นความต่างของความดันการเกิดละออง ดังนั้น การลดลงของความดันในทางลมหลักนั้นจะลดลง
· สามารถจ่ายละอองขนาดเล็กได้เพียงปรับการเกิดความดันแตกต่าง
· สามารถเติมน้ำมันได้ง่าย เพียงแค่เปิดและปิดปลั๊กเติมน้ำมัน โดยไม่ต้องหยุดท่อ
· สามารถตรวจสอบสถานะการสร้างหมอกน้ำมันขนาดไมโครได้จากพอร์ทเติมน้ำมัน
· อุปกรณ์เสริมมาตรฐาน: อะแดปเตอร์บายพาสน้ำมันหล่อลื่น / วาล์วบอล / วาล์วบอล
· ตัวเลือก: สวิตช์ลอย
รายละเอียดจำเพาะของเครื่องจ่ายน้ำมันหล่อลื่น ซีรีส์ ALB900
| รุ่น | ALB900-10 | ALB900-20 | ALB900-30 |
|---|---|---|---|
| พอร์ต (อะแดปเตอร์บายพาสน้ำมันหล่อลื่น) | Rc1 | Rc2 | หน้าแปลน 3 นิ้ว |
| ขนาดพอร์ต (บอดี้) | IN: Rc1/4 OUT: Rc1/2 | ||
| ของไหลที่ใช้ได้ | อากาศ | ||
| ความดัน พิสูจน์ | 1.5 MPa | ||
| ช่วงความดันใช้งาน | 0.4 ถึง 1.0 MPa | ||
| ช่วงความดันต่างในการใช้งาน | 0.05 ถึง 0.2 MPa | ||
| ความจุโบวล์ระหว่างระดับ (ซม.3 ) | 5,000 | ||
| น้ำมันหล่อลื่นที่แนะนำ | น้ำมันเทอร์ไบน์ Class 1 (ไม่มีสารเติมแต่ง) ISO VG32 | ||
| อุณหภูมิแวดล้อมและอุณหภูมิของของไหลขณะใช้งาน | 5 ถึง 50° c | ||
| วัสดุโบวล์ | อีพ๊อกซี่เรซิ่นใยแก้ว, โพลีคาร์บอเนต | ||
| น้ำหนัก (กก.) | 28 | ||
รายละเอียดจำเพาะของสวิตช์ลูกลอย
- แรงดันไฟฟ้า: 200 V AC, 200 V DC
- ความจุหน้าสัมผัสสูงสุด: 50 VA AC, 50 W DC
- กระแสไฟฟ้าในการใช้งานสูงสุด: 0.5 A AC, 0.5 A DC
- หน้าสัมผัส: 1a, 1b
- การวัดระดับ: วัดที่ bottom limit
ดรออิ้งโครงร่างและขนาด
(หน่วย: มม.)

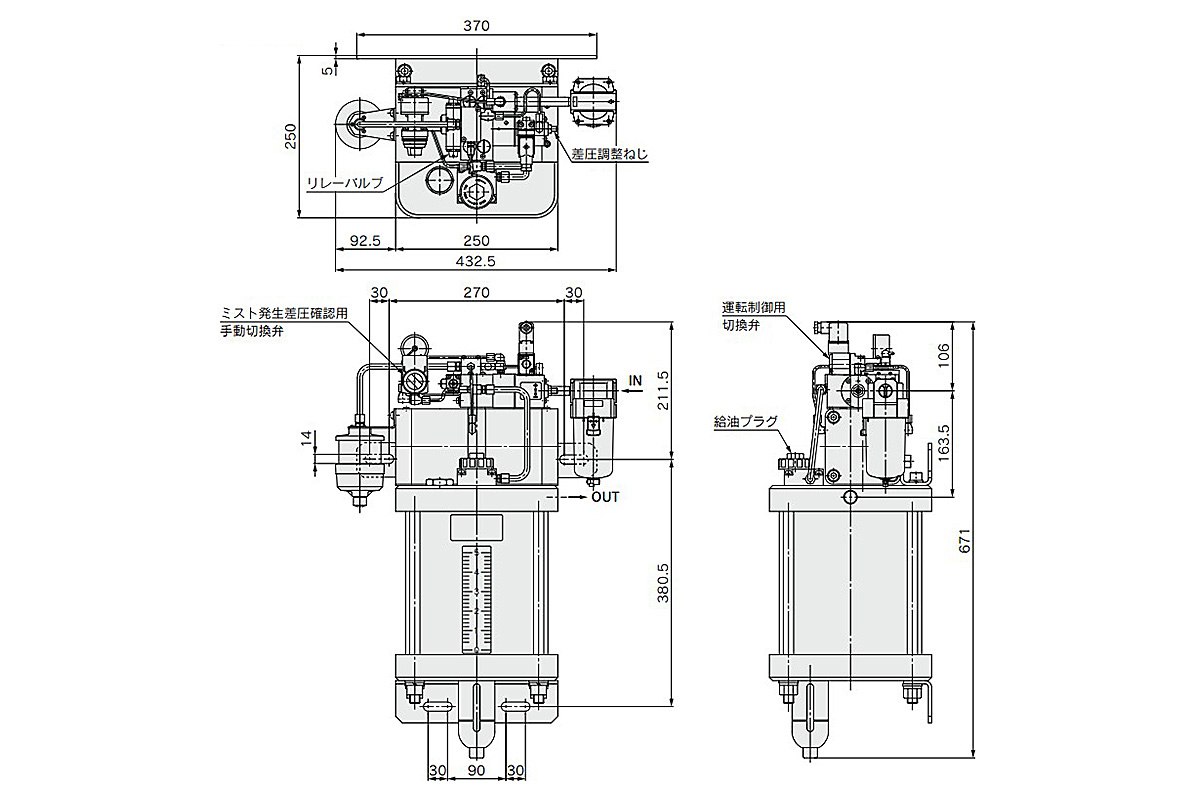

Drawing ระบุขนาดของ ALB900--1
Drawing แสดงโครงสร้าง

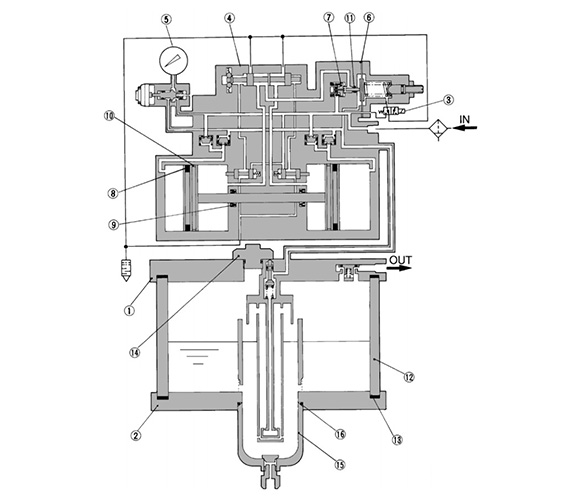

Drawing แสดงโครงสร้างของซีรีส์ ALB900

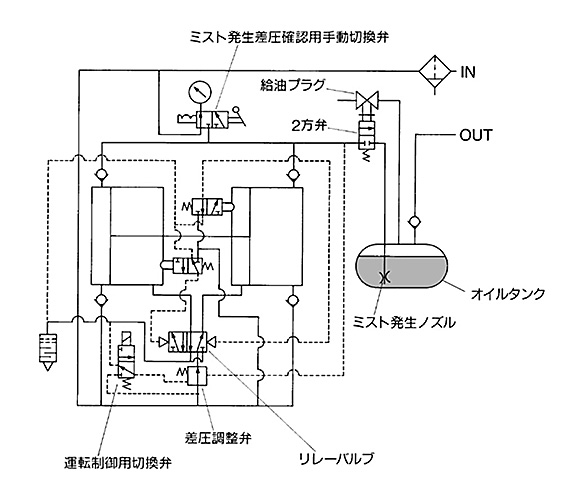

แผนภาพวงจร: ซีรีส์ ALB900
ชิ้นส่วนประกอบ
| จำนวน | ชื่อชิ้นส่วน | วัสดุ |
|---|---|---|
| 1 | ฝาครอบด้านบน | อลูมิเนียมหล่อ |
| 2 | ฝาครอบด้านล่าง | อลูมิเนียมหล่อ |
ชิ้นส่วนสำหรับเปลี่ยน
| จำนวน | ชื่อชิ้นส่วน | วัสดุ | ปริมาณ | |
|---|---|---|---|---|
| 3 | วาล์วสลับ 3 พอร์ต (สำหรับควบคุมการทำงาน) | — | 1 | |
| 4 | วาล์วรีเลย์ | — | 1 | |
| 5 | เกจวัดแรงดัน | — | 1 | |
| 6 | การประกอบไดอะแฟรม | — | 1 | |
| 7 | ชิ้นส่วนประกอบวาล์ว | — | 1 | |
| 8 | ชุดปะเก็นแผ่น | ซีล NLP | NBR | 1 |
| 9 | ซีล PNY | NBR | 1 | |
| 10 | ซีลกันสึก | เรซิ่นฟีนอลอัลดีไฮด์อินเสิร์ทผ้า | 1 | |
| 11 | “โอริง | NBR | 1 | |
| 12 | ชุดประกอบถ้วย | อีพ๊อกซี่เรซิ่นเสริมใยแก้ว | 1 | |
| 13 | ซีล | NBR | 2 | |
| 14 | ชิ้นส่วนประกอบปลั๊กหล่อลื่น | ซิงค์หล่อฉีด NBR | 1 | |
| 15 | ชุดประกอบถ้วย | — | 1 | |
| 16 | “โอริง | NBR | 1 | |
| — | ส่วนประกอบเครื่องจ่ายน้ำมันหล่อลื่น (รวมถึง [3] ถึง [11]) | — | 1 | |
ตัวอย่างการวางท่อ

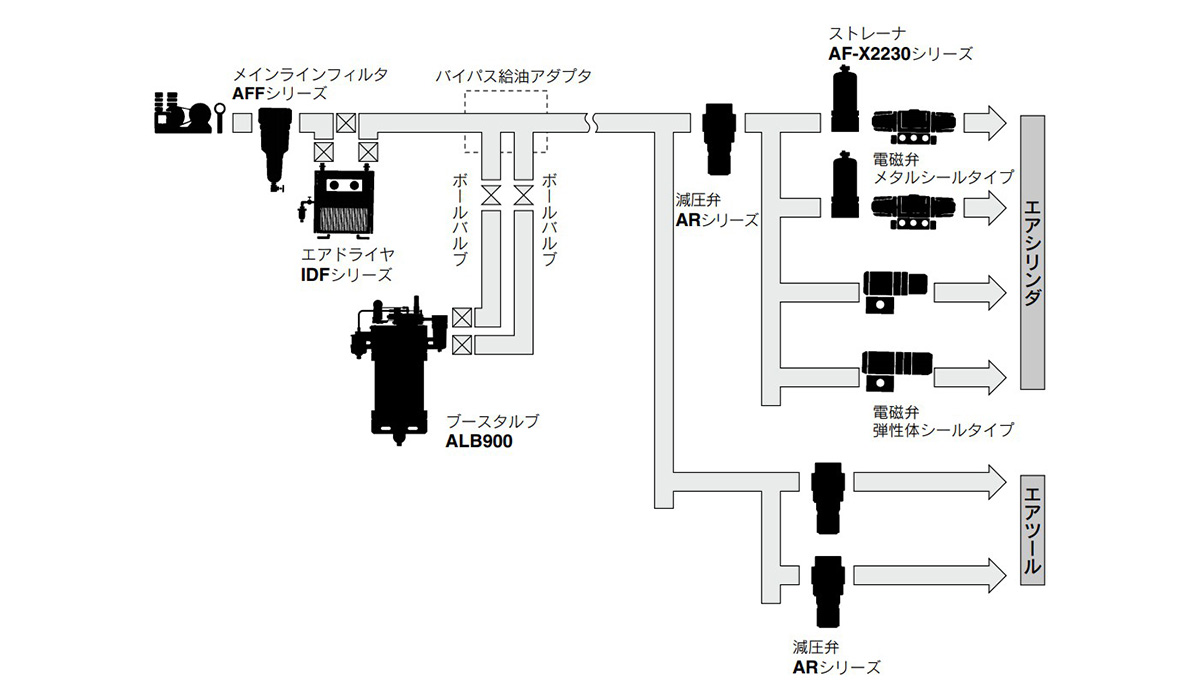

ตัวอย่างท่อซีรีส์ ALB900
วิธีการควบคุมการทำงาน
ตามที่แสดงในแผนภูมิด้านล่าง ให้กลับตำแหน่งของเพลทฟังก์ชั่นของวาล์วสลับสำหรับควบคุมการใช้งาน และเปลี่ยนไปที่ตำแหน่ง NO หรือในตำแหน่
