อุปกรณ์ระบบ Air Hydro CC Series
ข้อควรระวัง
- ภาพแสดงสินค้าใช้เพื่อวัตถุประสงค์การแสดงเท่านั้น โปรดดูรายละเอียดในแคตตาล็อกของผู้ผลิต
รายละเอียดสินค้า
[คุณสมบัติ]
· การแปลงความดันอากาศเป็นความดันไฮดรอลิค (ความดันเทียบเท่า) ช่วยแก้ไขปัญหาของกระบอกสูบที่เกิดจากคุณลักษณะการบีบอัดของแรงดันนิวเมติกส์
· รวมตัวแปลงและวาล์วในอุปกรณ์เดียวขนาดกะทัดรัดเดียว
· ผลิตภัณฑ์ที่หลากหลายในแง่ของความสามารถในการแปลง และความสามารถในการควบคุมอัตราการไหล ของวาล์ว

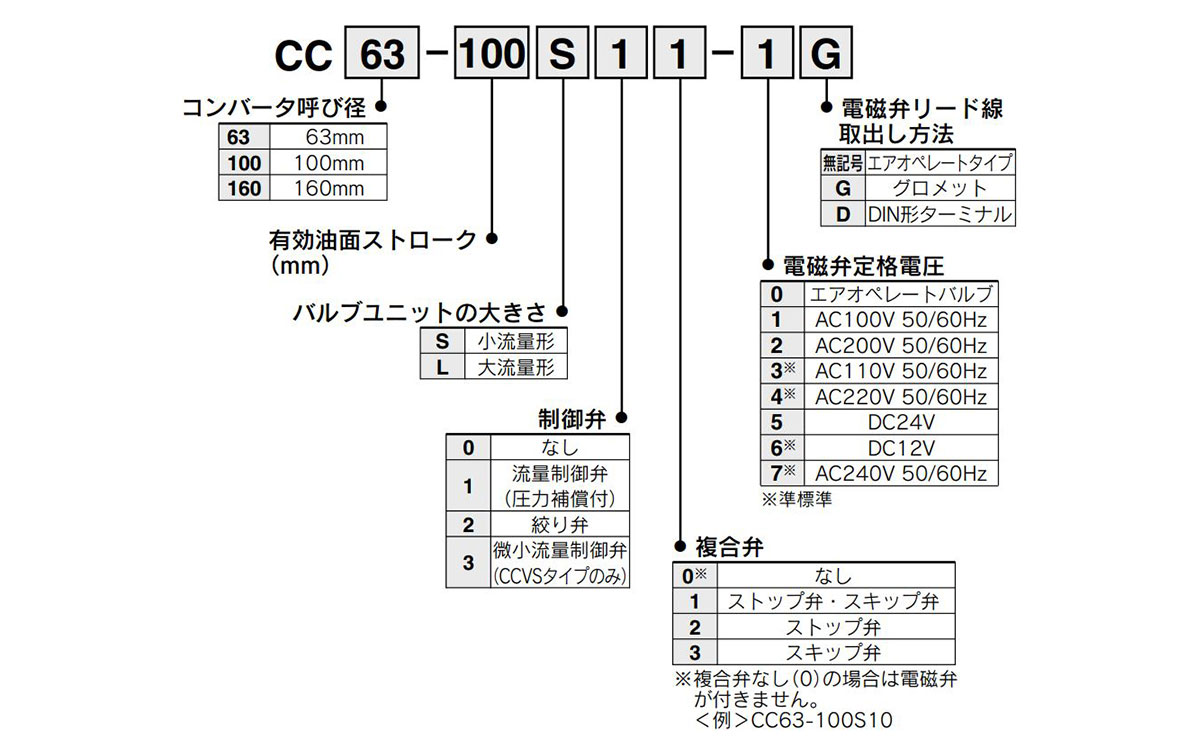

หมายเหตุหมายเลขรุ่น
หมายเหตุหมายเลขรุ่น
รายละเอียดจำเพาะของแอร์ไฮโดรยูนิต ซีรีส์ CC

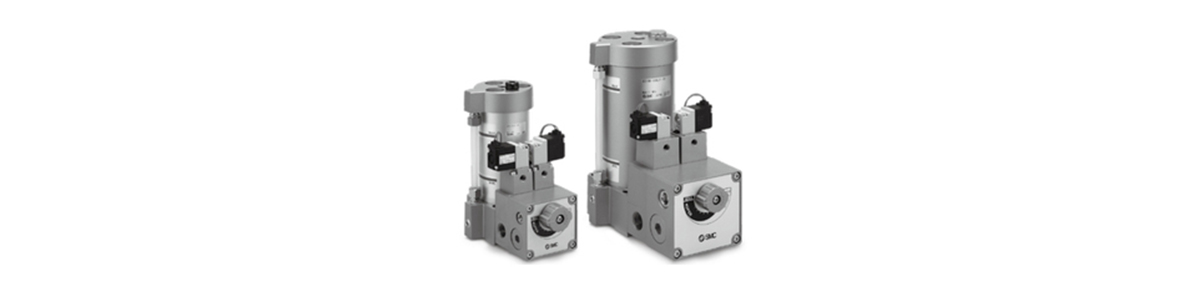

ลักษณะภายนอกของแอร์ไฮโดรยูนิต ซีรีส์ CC
| ค่ากำหนดของคอนเวอร์เตอร์ | ขนาดชุดวาล์ว | วาล์วควบคุม | วาล์วแบบรวม |
|---|---|---|---|
| 63 | S | 0 | 2 |
| 1 | 0, 1, 2, 3 | ||
| 2 | 0, 1, 2, 3 | ||
| 3 | 0, 1, 2, 3 | ||
| 100 | S | 0 | 2 |
| 1 | 0, 1, 2, 3 | ||
| 2 | 0, 1, 2, 3 | ||
| 3 | 0, 1, 2, 3 | ||
| L | 0 | 2 | |
| 1 | 0, 1, 2, 3 | ||
| 2 | 0, 1, 2, 3 | ||
| 160 | L | 0 | 2 |
| 1 | 0, 1, 2, 3 | ||
| 2 | 0, 1, 2, 3 |
*ตารางด้านบนจะแสดงการรวมรหัสสินค้าของแอร์ไฮโดรยูนิต
คุณสมบัติสินค้า
ซีรีส์นี้มีสินค้าอยู่หลากหลายในเรื่องของความจุคอนเวอร์เตอร์และความสามารถในการควบคุมอัตราการไหลของชุดวาล์ว ที่ทำงานด้วยความเร็วลูกสูบ 180 มม./วินาทีกับ ø80 (เส้นผ่านศูนย์กลาง 80 มม.) (ความดันในการใช้งาน: 0.5 MPa, โหลดโดยรวม: ไม่มีโหลด, การเดินท่อ: เส้นผ่านศูนย์กลางภายใน 19 มม. × 1 ม.)
สามารถใช้คอนเวอร์เตอร์และชุดวาล์วร่วมกันหรือแยกการเชื่อมต่อได้
รายละเอียดจำเพาะของสินค้า
- ขนาดคอนเวอร์เตอร์ทั่วไป: 63 มม. 100 มม. 160 มม.
- ขนาดชุดวาล์ว: การไหลขนาดเล็ก (S) การไหลขนาดใหญ่ (L)
- วาล์วควบคุม: ไม่มี (0), วาล์วควบคุมการไหล (มีการชดเชยแรงดัน)(1), วาล์วปีกผีเสื้อ (2), วาล์วควบคุมการไหลแบบหน่วง (เฉพาะซีรีส์ CCVS เท่านั้น) (3)
- วาล์วแบบรวม: ไม่มี (0)*, สต๊อปวาล์ว + สคิปวาล์ว (1), สต๊อปวาล์ว (2), สคิปวาล์ว (3)
- ทางเข้าไฟฟ้าของโซลินอยด์วาล์ว: ใช้ลม (ไม่มี), Grommet (G), ขั้วต่อ DIN (D)
- พิกัดแรงดันไฟฟ้าของโซลินอยด์วาล์ว: วาล์วที่ทำงานด้วยลม (1), 100 V AC 50 Hz / 60 Hz (2), 200 V AC 50 Hz / 60 Hz (3), 110 V AC 50 Hz / 60 Hz (4), 220 V AC 50 Hz / 60 Hz (5), 24 V DC, 12 V DC (6), 240 V AC 50 Hz / 60 Hz (7)
*เมื่อวาล์วแบบรวมเป็น "ไม่มี" (0) จะไม่มีโซลินอยด์วาล์วรวมอยู่ในนั้น
Drawing ระบุขนาด
(หน่วย: มม.)

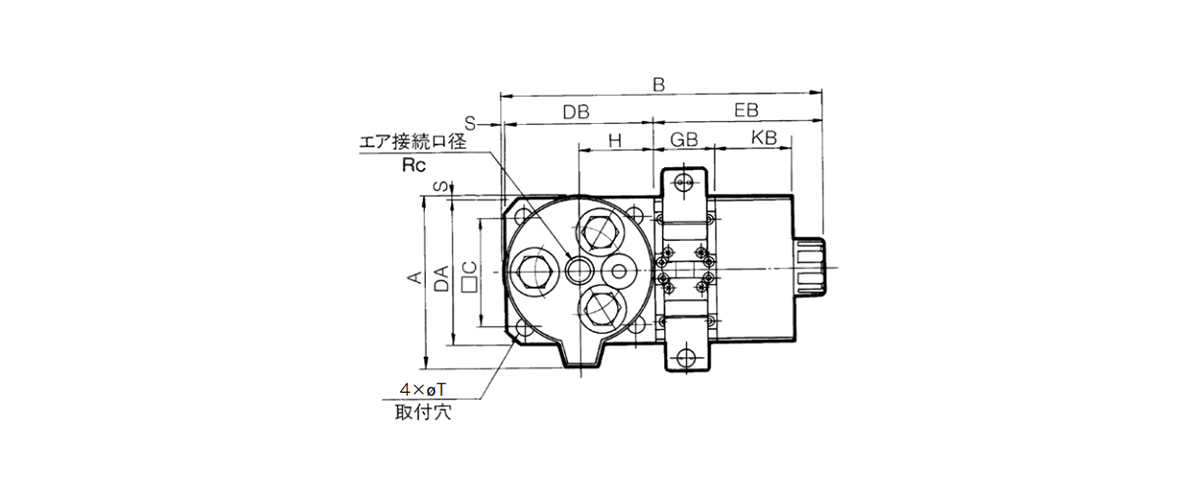

Drawing ระบุขนาดของแอร์ไฮโดรยูนิต ซีรีส์ CC 1
(หน่วย: มม.)

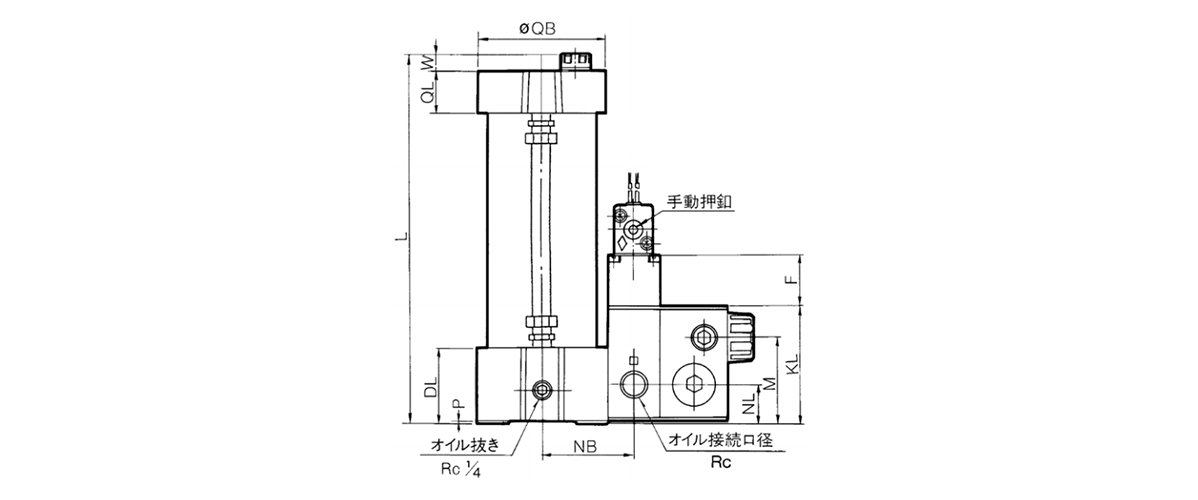

Drawing ระบุขนาดของแอร์ไฮโดรยูนิต ซีรีส์ CC 2
(หน่วย: มม.)

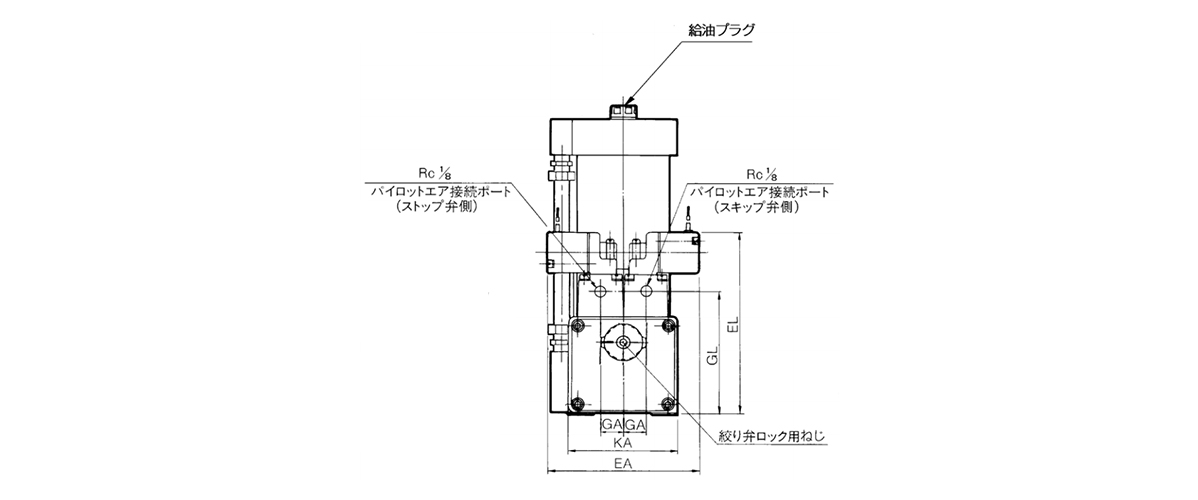

Drawing ระบุขนาดของแอร์ไฮโดรยูนิต ซีรีส์ CC 3
(หน่วย: มม.)
| รุ่น | ขนาดพอร์ตอากาศ Rc | ขนาดพอร์ตน้ำมัน Rc | A | B | C | DA | DB | DL | EA |
|---|---|---|---|---|---|---|---|---|---|
| CC63-□S□1-□G | 3/8 | 1/2 | 104 | 186 | 64 | 86 | 88 | 53 | 121.8 |
| CC100-□S□1-G | 1/2 | 1/2 | 139 | 223 | 92 | 116 | 123 | 61 | 121.8 |
| CC100-□L□1-□G | 1/2 | 3/4 | 139 | 259 | 92 | 116 | 123 | 61 | 133.8 |
| CC160-□L□1-□G | 3/4 | 3/4 | 202.5 | 319.5 | 144 | 180 | 183 | 60 | 133.8 |
| รุ่น |
|---|
