ลูกยางวงรี ZP2 Series
แบรนด์ :
SMC
ข้อควรระวัง
- ภาพสินค้าเป็นเพียงภาพตัวอย่างเท่านั้น โปรดดูรายละเอียดรุ่นที่มีจำหน่ายในแคตาล็อก
รายละเอียดสินค้า
เหมาะสำหรับชิ้นงานที่มีพื้นที่ดูด จำกัด
สเปค แพ้ด วงรี ZP2 ซีรีส์
แพ้ด เดียว
(หน่วย: มิลลิเมตร)

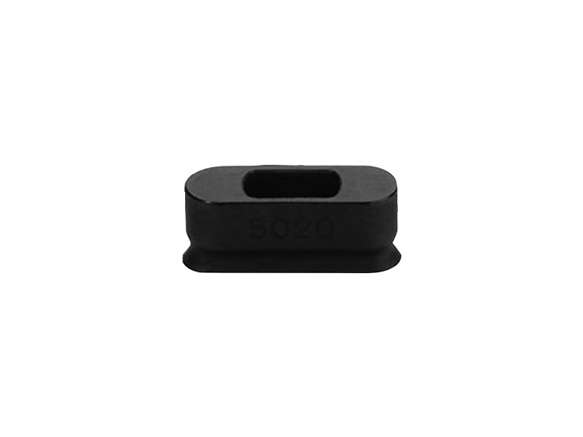

ลักษณะภายนอก แพ้ด เดี่ยว
ZP2-□W□การ ดรออิ้งบอกขนาด
| รุ่น | a | A | ข | B | C | Y |
|---|---|---|---|---|---|---|
| ZP2-3507W□ | 3.5 | 4.3 | 7 | 7.8 | 2 × 1.5 | 0.5 |
| ZP2-4010W□ | 4 | 4.8 | 10 | 10.8 | ||
| ZP2-510W□ | 5 | 6 | 11 | 2.5 | ||
| ZP2-6010W□ | 6 | 7 | 11 |
ด้วย อแดปเตอร์/ตัวแปลง (ทิศทางการป้อน สุญญากาศ: แนวตั้ง)
(หน่วย: มิลลิเมตร)

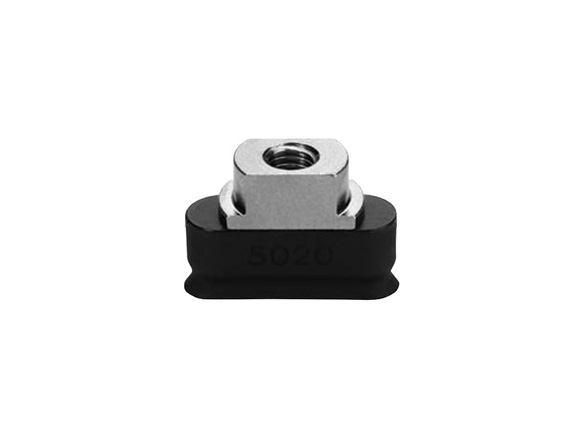

พร้อม อแดปเตอร์/ตัวแปลง (ทิศทางการ สุญญากาศ: แนวตั้ง) ลักษณะภายนอก
- การ การเชื่อมต่อสายไฟ ติดตั้ง พอร์ตสุญญากาศ: M5 × 0.8

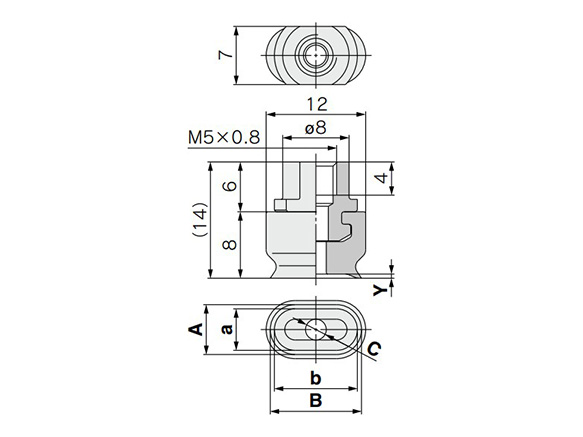

ZP2-T□W□-B5 การ ดรออิ้งบอกขนาด
| รุ่น | a | A | ข | B | C | Y |
|---|---|---|---|---|---|---|
| ZP2-T3507W□-B5 | 3.5 | 4.3 | 7 | 7.8 | 2 × 1.5 | 0.5 |
| ZP2-T4010W□-B5 | 4 | 4.8 | 10 | 10.8 | ||
| ZP2-T5010W□-B5 | 5 | 6 | 11 | 2.5 | ||
| ZP2-T6010W□-B5 | 6 | 7 | 11 |
ด้วย บัฟเฟอร์ (ทิศทางการป้อน สุญญากาศ: แนวตั้ง)
(หน่วย: มิลลิเมตร)

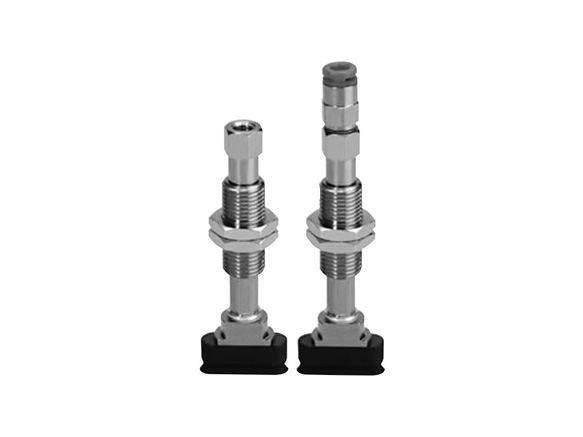

มี บัฟเฟอร์ ( ทิศทางเข้า สุญญากาศ: แนวตั้ง ) ลักษณะภายนอก
- สเปค บัฟเฟอร์: ไม่หมุน
- สโตรค/ระยะเคลื่อนที่ บัฟเฟอร์: 10 มม. / 20 มม. / 30 มม. / 40 มม. / 50 มม
- เส้นผ่านศูนย์กลางภายนอก/O.D. สายยางที่ใช้งานได้: M5 × 0.8 / อุปกรณ์สัมผัสเดียว: ⌀4 mm,⌀6 mm

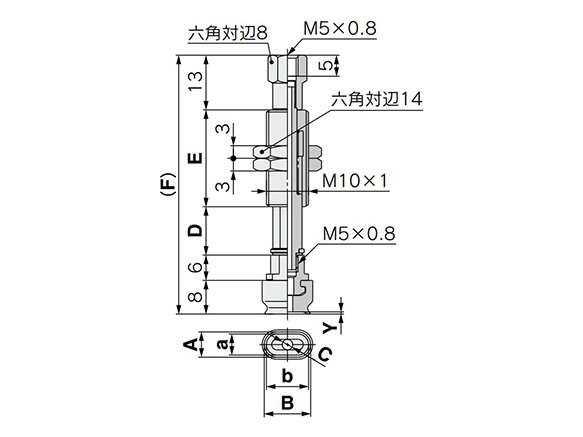

ZP2-T□W□K□-B5 การ ดรออิ้งบอกขนาด
| รุ่น | a | A | ข | B | C | Y |
|---|---|---|---|---|---|---|
| ZP2-T3507W□K□-B5 | 3.5 | 4.3 | 7 | 7.8 | 2 × 1.5 | 0.5 |
| ZP2-T4010W□K□-B5 | 4 | 4.8 | 10 | 10.8 | ||
| ZP2-T5010W□K□-B5 | 5 | 6 | 11 | 2.5 | ||
| ZP2-T6010W□K□-B5 | 6 | 7 | 11 |
ไม่มี บัฟเฟอร์ (ทิศทางการป้อน สุญญากาศ: ด้านข้าง)
(หน่วย: มิลลิเมตร)
ไม่มี บัฟเฟอร์ ( ทิศทางเข้า สุญญากาศ: ด้านข้าง) ลักษณะภายนอก
- การเชื่อมต่อสายไฟ ติดตั้ง: M5 × 0.8 (เกลียวนอก) / M5 × 0.8 (เกลียวใน)
- พอร์ตสุญญากาศ: เส้นผ่านศูนย์กลางภายนอก/O.D. สายยาง 4 มม., 5 มม

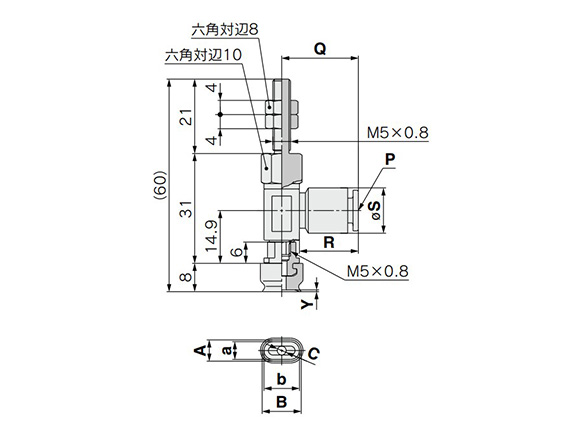

ZP2-R□W□-04/06-A5 การ ดรออิ้งบอกขนาด
| รุ่น | a | A | ข | B | C | Y |
|---|---|---|---|---|---|---|
| ZP2-T3507W□-B5 | 3.5 | 4.3 | 7 | 7.8 | 2 × 1.5 | 0.5 |
| ZP2-T4010W□-B5 | 4 | 4.8 | 10 | 10.8 | ||
| ZP2-T5010W□-B5 | 5 | 6 | 11 | 2.5 | ||
| ZP2-T6010W□-B5 | 6 | 7 | 11 |
ด้วย อแดปเตอร์/ตัวแปลง (ทิศทางการป้อน สุญญากาศ: แนวตั้ง)
(หน่วย: มิลลิเมตร)
มี บัฟเฟอร์ ( ทิศทางเข้า สุญญากาศ: ด้านข้าง ) ลักษณะภายนอก
- สเปค บัฟเฟอร์: ไม่หมุน
- สโตรค/ระยะเคลื่อนที่ บัฟเฟอร์: 10 มม. / 20 มม. / 30 มม. / 40 มม. / 50 มม
- เส้นผ่านศูนย์กลางภายนอก/O.D. สายยางที่ใช้งานได้: อุปกรณ์สัมผัสเดียว: ⌀4 mm,⌀6 mm
ZP2-R□W□K□-04/06 การ ดรออิ้งบอกขนาด
| รุ่น | a | A | ข | B | C | Y |
|---|---|---|---|---|---|---|
| ZP2-R3507W□K□-■ | 3.5 | 4.3 | 7 | 7.8 | 2 × 1.5 | 0.5 |
| ZP2-R4010W□K□-■ | 4 | 4.8 | 10 | 10.8 | ||
| ZP2-R5010W□K□-■ | 5 | 6 | 11 | 2.5 | ||
| ZP2-R6010W□K□-■ | 6 | 7 | 11 |
สเปค ขนาด แพ้ด / บัฟเฟอร์
ขนาด แพ้ด (ทั่วไป)
| สัญลักษณ์ | ขนาด |
|---|---|
| 3507 | 3.5 × 7 |
| 4010 | 4 × 10 |
| 5010 | 5 × 10 |
| 6010 | 6 × 10 |
| 4020 | 4 × 20 |
| 5020 | 5 × 20 |
| 6020 | 6 × 20 |
| 8020 | 8 × 20 |
| 4030 | 4 × 30 |
| 5030 | 5 × 30 |
| 6030 | 6 × 30 |
| 8030 | 8 × 30 |
สเปค บัฟเฟอร์ (ไม่หมุน)
| สโตรค/ระยะเคลื่อนที่ (มม.) | 10, 20, 30, 40, 50 | |
|---|---|---|
| แรงปฏิกริยา สปริง | ที่ 0 สโตรค/ระยะเคลื่อนที่ | 1.0 N |
| เต็ม สโตรค/ระยะเคลื่อนที่ | 3.0 N | |
| แรงบิด น๊อตตัวเมีย แรงบิดขันแน่น | 2.5 ถึง 3.5 N·m | |
* โปรดดูแคตตาล็อกของผู้ผลิตสำหรับข้อมูล ผลิตภัณฑ์ ที่ไม่มีรายละเอียดข้างต้น
