โช้คอัพ RB Series, น็อตสต๊อปเปอร์
แบรนด์ :
SMC
ข้อควรระวัง
- ผลิตภัณฑ์จริงเป็นน็อตสต๊อปเปอร์ตัวเดียวและแตกต่างกับภาพ
รายละเอียดสินค้า
น็อตสต๊อปเปอร์ สำหรับใช้งานร่วมกับ RB Series
[คุณสมบัติ]
· น็อตสต๊อปเปอร์ชิ้นเดียวเท่านั้น
· RB□□S: สำหรับประเภทพื้นฐาน
· RBC□□S: สำหรับประเภทที่มีฝาครอบ
· วัสดุ: เหล็กกล้าคาร์บอน
· การเตรียมผิว: สังกะสี ไตรวาเลนท์โครเมต
[การใช้งาน]
· สำหรับใช้กับ โช้คอัพRB Series
โช้คซับแรงกระแทก ซีรีส์ RB ชนิดนัทสต็อปเปอร์

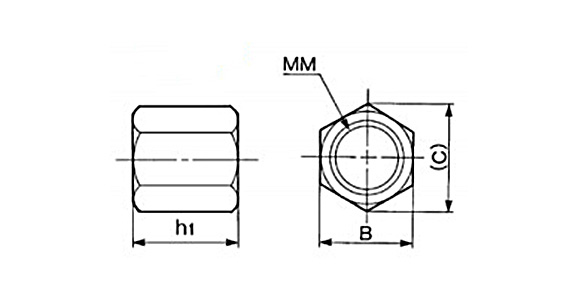

Drawing ระบุขนาดของนัทสต็อปเปอร์สำหรับโช้คซับแรงกระแทก ซีรีส์ RB ชนิดพื้นฐาน
* ภาพ ผลิตภัณฑ์ เป็นภาพตัวแทน
Drawing ระบุขนาดของของนัทสต็อปเปอร์สำหรับโช้คซับแรงกระแทก ซีรีส์ RB ชนิดมีแค็ป
(หน่วย: มิลลิเมตร)
| รหัสสินค้า | ขนาด | |||||||
|---|---|---|---|---|---|---|---|---|
| ชนิดพื้นฐาน | มีแค็ป | B | C | h1 | h2 | MM | d | f |
| RB08S | RBC08S | 12 | 13.9 | 6.5 | 23 | M8 × 1.0 | 9 | 15 |
| RB10S | RBC10S | 14 | 16.2 | 8 | 23 | M10 × 1.0 | 11 | 15 |
| RB14S | RBC14S | 19 | 21.9 | 11 | 31 | M14 × 1.5 | 15 | 20 |
| RB20S | RBC20S | 27 | 31.2 | 16 | 40 | M20 × 1.5 | 23 | 25 |
| RB27S | RBC27S | 36 | 41.6 | 22 | 51 | M27 × 1.5 | 32 | 33 |
