วาล์วแบบค่อย ๆ ปรับแรงดัน AV2000/3000/4000/5000 Series
แบรนด์ :
SMC
ข้อควรระวัง
- สินค้าบางรายการมีกำหนดจะถูกยกเลิก ณ สิ้นเดือนมีนาคมในปี 2023 ผู้ผลิต เก็บสินค้าที่ผลิตไว้แต่ไม่สามารถใช้ได้กับ MISUMI
ไม่มีรายการทดแทนและแผนการที่จะเริ่มขายใหม่ กรุณาตรวจสอบ ใบเสนอราคา และหน้าจอการสั่งซื้อสำหรับรายละเอียด - โปรดดูข้อมูลสเปคผลิตภัณฑ์ในแคตาล็อก
- ภาพสินค้าเป็นเพียงภาพตัวอย่างเท่านั้น อาจไม่รองรับข้อมูล CAD data ในบางรุ่น
รายละเอียดสินค้า
วาล์ว สตาร์ทแบบนุ่มนวลที่ การใช้พลังงาน ต่ำ AV2000/3000/4000/5000 series
[คุณสมบัติ]
· การจ่ายอากาศความเร็วต่ำที่ค่อยๆ เพิ่ม ความดัน เริ่มต้นของ ระบบ ระบบนิวเมติกส์/วงจรลม และ วาล์ว สตาร์ทที่ปิดการจ่ายอากาศและทำให้ไอเสียออกอย่างรวดเร็ว
· ด้วย ฟังก์ชั่น จ่ายอากาศ / ไอเสียโดยการใช้งานแบบแมนนวล
วาล์วซอฟต์สตาร์ท ซีรีส์ AV2000/3000/4000/5000: รายละเอียด

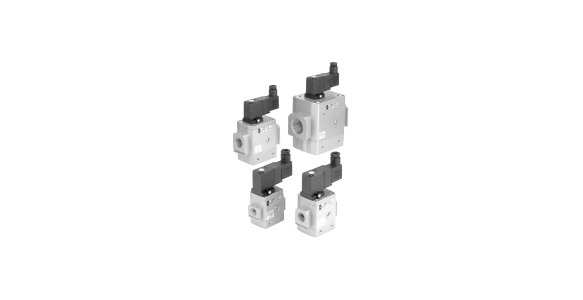

ขั้วต่อ DIN ชนิด D: ภาพสินค้า
ขั้วต่อ DIN ชนิด Y: ภาพสินค้า
วาล์วซอฟต์สตาร์ท ซีรีส์ AV2000/3000/4000/5000: รายละเอียดจำเพาะ
| รุ่น | AV2000 | AV3000 | AV4000 | AV5000 | |||
|---|---|---|---|---|---|---|---|
| เส้นผ่านศูนย์กลางของพอร์ตเชื่อมต่อท่อ | 1/4 | 3/8 | 1/2 | 3/4 | 1 | ||
| ความดัน พิสูจน์ | 1.5 MPa | ||||||
| ช่วงความดันที่ใช้งาน | 0.2 ถึง 1 MPa | ||||||
| ขนาดพอร์ทเชื่อมต่อมาตรวัดแรงดัน | 1/8 | ||||||
| อุณหภูมิแวดล้อมที่ใช้งานและอุณหภูมิการทำงานของของไหล | หมายเหตุ 1) 0 ถึง 60°C | ||||||
| พื้นที่ที่มีประสิทธิภาพ (มม.2 ) | 1 (P) → 2 (A) | 20 | 37 | 61 | 113 | 122 | |
| 2 (A) →3 (R) | 24 | 49 | 76 | 132 | 141 | ||
| น้ำหนัก (กก.) | 0.27 | 0.48 | 0.74 | 1.60 | 1.54 | ||
| รายละอียดจำเพาะทางไฟฟ้า | แรงดันไฟฟ้าของคอยล์ | 100, 200, 110 ถึง 120, 220 V AC (50/60 Hz), 240 V (50/60 Hz), 12, 24 V DC | |||||
| ความผันผวนของแรงดันไฟฟ้าที่รับได้ | -15% ถึง +10% ของแรงดันไฟฟ้าที่กำหนด | ||||||
| ชนิดคอยล์หุ้มฉนวน | เทียบเท่ากับชนิด B (130°C) | ||||||
| กำลังไฟฟ้าที่ปรากฎ AC (ปริมาณการใช้ในปัจจุบัน) | การไหลเข้า | 5.6 VA (50 Hz), 5.0 VA (60 Hz) | |||||
| ค้างไว้ | 3.4 VA (2.1 W) / 50 Hz, 2.3 VA (1.5 W) / 60 Hz | ||||||
| ปริมาณการใช้ในปัจจุบัน DC | 1.8 W | ||||||
| วิธีการนำเข้าไฟฟ้าของสายไฟ | Grommet ขั้วต่อ DIN ชนิด D ขั้วต่อ DIN ชนิด Y | ||||||
| สเปค กึ่ง มาตรฐาน | หมายเหตุ 2) พร้อมไฟแสดงสถานะและตัวป้องกันแรงดันไฟกระชาก | ||||||
| วาล์วไพล็อต - การใช้งานด้วยตนเอง | แบบดันไม่ล็อก (ฟลัช), แบบล็อก (ต้องใช้เครื่องมือ), แบบล็อก (คันโยก) | ||||||
- *หมายเหตุ 1) ใช้ลมแห้งเมื่อใช้งานที่อุณหภูมิต่ำ
- *หมายเหตุ 2) ชนิดแหวนยางร้อยสายมีตัวป้องกันแรงดันไฟกระชาก (ชนิดสายนำต่อตรง) แต่ไม่มีไฟแสดงสถานะ
หมายเหตุหมายเลขรุ่น

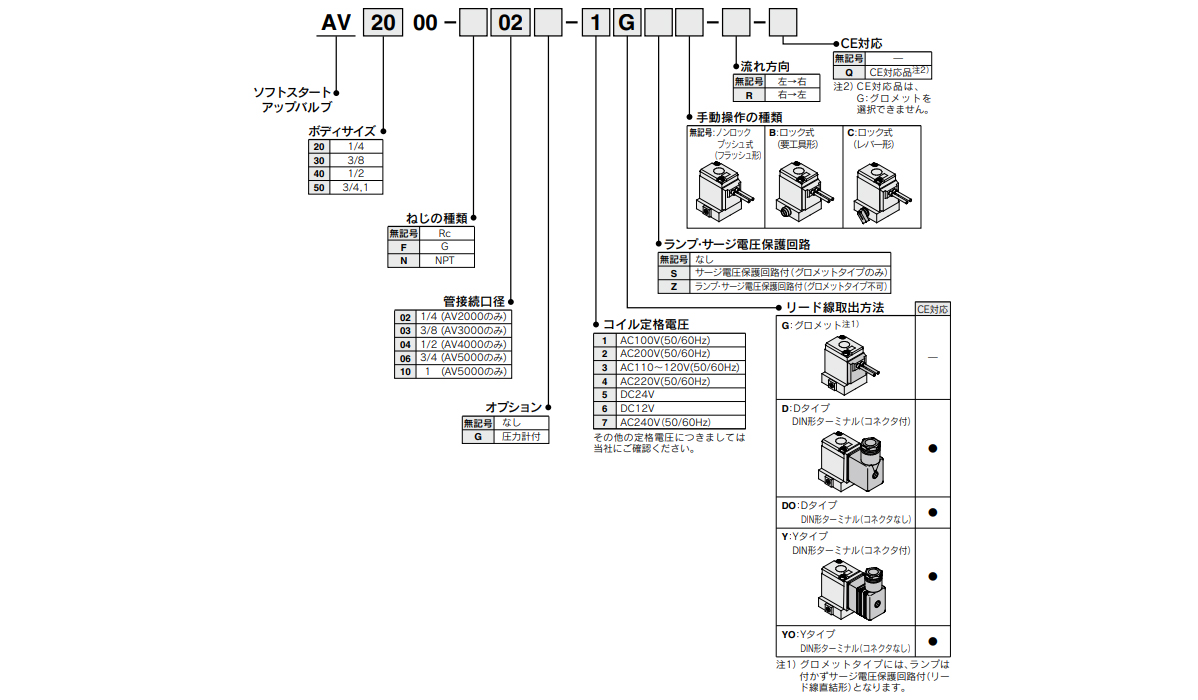

ตัวอย่างหมายเลขรุ่น
อุปกรณ์เสริม / มาตรวัดแรงดัน
| ชื่อ | มาตรวัดแรงดัน |
|---|---|
| รหัสสินค้า | G36-10-01 |
| ช่วง ความดัน | 1 MPa |

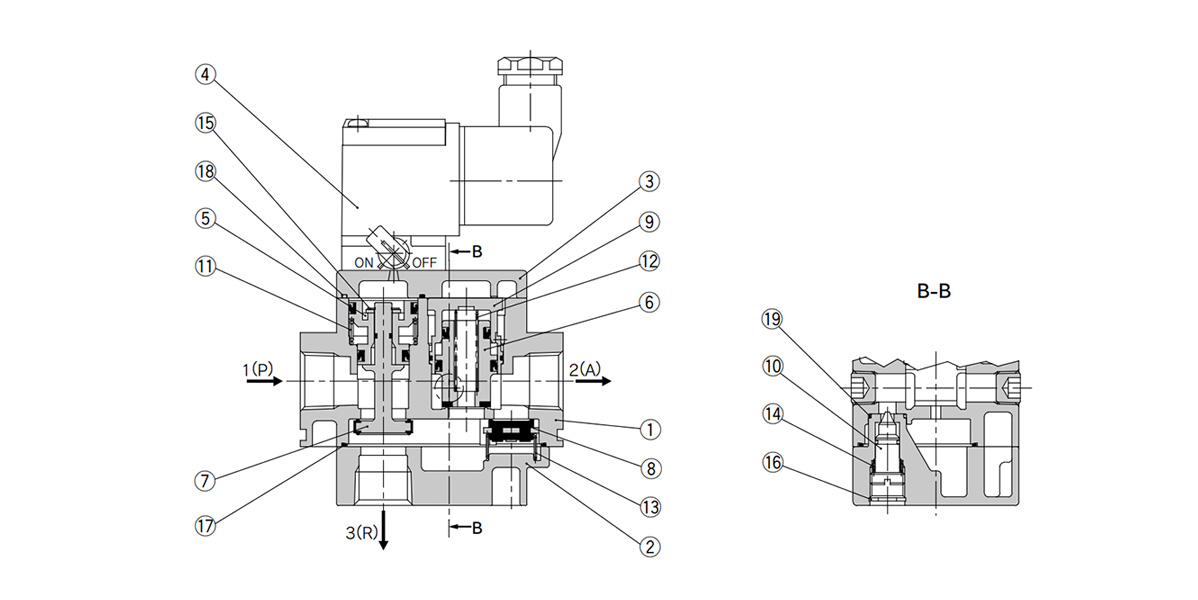

Drawing แสดงโครงสร้าง
วาล์วซอฟต์สตาร์ท ซีรีส์ AV2000/3000/4000/5000 Series: Drawing แสดงโครงสร้าง
ชิ้นส่วนประกอบ
| หมายเลข | Part name | วัสดุ |
|---|---|---|
| 1 | ตัวเครื่อง | อะลูมิเนียมหล่อขึ้นรูป |
| 2 | ฝาครอบ | อะลูมิเนียมหล่อขึ้นรูป |
| 3 | ฝาครอบ | อะลูมิเนียมหล่อขึ้นรูป |
ชิ้นส่วนอะไหล่
| หมายเลข | Part name | วัสดุ | รหัสสินค้า | |||
|---|---|---|---|---|---|---|
| AV2000 | AV3000 | AV4000 | AV5000 | |||
| 4 | ชุดอุปกรณ์วาล์วไพล็อต | — | SF4-□-80(-Q) | |||
| 5 | ชุดประกอบลูกสูบ A | |||||
