ท่ออ่อนฟลูออโรโพลิเมอร์ รุ่น TD / TID
ข้อควรระวัง
- ท่ออ่อนฟลูออโรโพลิเมอร์ รุ่น TD / TID
- ค่าแรงดันใช้งานสูงสุดที่ระบุไว้คือไม่เกิน 20 °C โปรดดูรายละเอียดในแคตตาล็อก
- โปรดศึกษาข้อมูลสเปคและรายละเอียดเพิ่มเติมในแคตตาล็อก
รายละเอียดสินค้า
รองรับการใช้งานกับกฎหมายสุขาภิบาลอาหารของญี่ปุ่น
[คุณสมบัติ]
· ความยืดหยุ่น: ปรับปรุงได้สูงขึ้นประมาณ 20%
· อุณหภูมิใช้งาน: สูงสุด 260°C
[การใช้งาน]
· เหมาะสำหรับการใช้งานที่ต้องการความยืดหยุ่น
รายละเอียดจำเพาะของท่อฟลูออโรโพลิเมอร์ชนิดอ่อน ซีรีส์ TD
| ขนาด | ขนาดตามมาตราเมตริก | |||||
|---|---|---|---|---|---|---|
| ขนาดเกลียว | TD0425 | TD0604 | TD0806 | TD1075 | TD1209 | |
| เส้นผ่านศูนย์กลางภายนอก/O.D. (มม.) | 4 | 6 | 8 | 10 | 12 | |
| ขนาดเส้นผ่านศูนย์กลางภายใน (มม.) | 2.5 | 4 | 6 | 7.5 | 9 | |
| ม้วน | 10 m | ● | ● | ● | ● | ● |
| 20 m | ● | ● | ● | ● | ● | |
| สี | โปร่งแสง (สีของวัสดุ) | |||||
| ของไหลที่ใช้งานได้ | โปรดดูที่แคตตาล็อกสำหรับของไหลที่เกี่ยวข้อง | |||||
| ของไหลหมายเหตุ 1) | ลมและน้ำหมายเหตุ 1), ก๊าซเฉื่อย | |||||
| ส่วนประกอบที่ใช้งานร่วมกันได้หมายเหตุ 1) | ส่วนประกอบเม็ดมีด ซีรีส์ KF ส่วนประกอบเม็ดมีดสแตนเลส 316 ซีรีส์ KFG ส่วนประกอบขนาดเล็กซีรีส์ M, MS (ชนิดหัวฉีดนิปเปิล) ส่วนประกอบฟลูออโรโพลิเมอร์ซีรีส์ LQ | |||||
| แรงดันใช้งานสูงสุด (MPa) | 20°C | 1.6 | 1.4 | 0.9 | 0.9 | 0.9 |
| 100°C | 0.9 | 0.7 | 0.5 | 0.5 | 0.5 | |
| 200°C | 0.45 | 0.35 | 0.25 | 0.25 | 0.25 | |
| 260°C | 0.23 | 0.2 | 0.15 | 0.15 | 0.15 | |
| รัศมีการดัดงอต่ำสุด มม.หมายเหตุ 3) | รัศมีที่แนะนำ | 15 | 25 | 45 | 55 | 75 |
| รัศมีส่วนโค้งด้านปิดขอท่อ | 8 | 16 | 31 | 35 | 41 | |
| อุณหภูมิใช้งานสูงสุด (การใช้งานคงที่) | 260°C | |||||
| วัสดุ | PTFE ที่ถูกดัดแปลง (โพลีเตตราฟลูออโรเอทิลีนเรซิ่น) | |||||
หมายเหตุ 1) เมื่อใช้ของไหล แรงดันของไฟกระชากต้องอยู่ในการควบคุมของแรงดันใช้งานสูงสุด หากแรงดันของไฟกระชากสูงเกินกว่าแรงดันขณะใช้งาน จะส่งผลให้เกิดความเสียหายให้กับส่วนประกอบและท่อต่างๆ นอกจากนี้ การเพิ่มขึ้นของอุณหภูมิที่ผิดปกติที่เกิดจากแรงอัดอะเดียแบติกอาจทำให้ท่อแตกได้
หมายเหตุ 2) อย่าใช้สินค้านี้ในลํกษณะที่ไม่มีการติดตั้งท่อ สังเกตค่าแรงดันขณะงานสูงสุดน้อยกว่าแรงดันระหว่างท่อและส่วนประกอบต่างๆ การเปลี่ยนแปลงของวัสดุที่ใช้มาเป็นเวลานานหรือเนื่องจากอุณหภูมิสูงมากอาจทำให้เกิดการรั่วซึมได้ ทำการงานซ่อมบำรุงตามรอบและเปลี่ยนสินค้าใหม่ทันทีเมื่อพบความผิดปกติ
หมายเหตุ 3) วัดรัศมีการตัดงอต่ำสุดคือค่าที่แสดงที่วัดได้ตามรูปที่แสดงไว้ด้านซ้าย
- ใช้ท่อที่อยู่เหนือรัศมีการดัดงอต่ำสุดที่ได้แนะนำไว้
- ท่ออาจเกิดการโค้งงอได้หากใช้ภายใต้รัศมีการดัดงอต่ำสุดที่ได้แนะนำไว้ ดังนั้น ให้ดูที่อ้างถึงรัศมีการตัดงอของท่อด้านปิด และตรวจสอบให้แน่ใจว่าท่อไม่มีลักษณะโค้งงอหรือเรียบแบน
- ไม่รับประกันรัศมีการตัดงอของท่อด้านปิด ค่าของ 2R ที่วัดด้วยท่อที่งอหรือเรียบ
วิธีการวัดรัศมีการดัดงอต่ำสุด
งอท่อให้เป็นตัว U ที่อุณหภูมิ 20°C ค่อยๆ ยึดกับปลายด้านหนึ่งให้เป็นห่วง วัด 2R เมื่ออัตราส่วนเส้นผ่านศูนย์กลางภายนอกที่โดนเปลี่ยนรูปร่างของท่อที่ดัดงอถึง 5% แล้ว

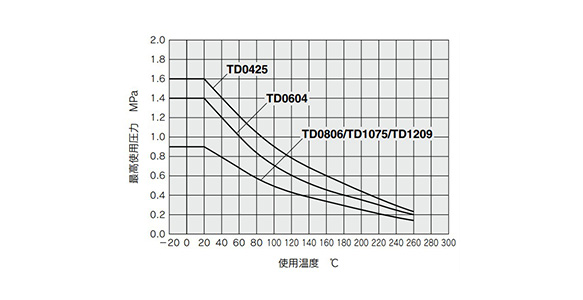

แรงดันใช้งานสูงสุด
รายละเอียดจำเพาะของท่อฟลูออโรโพลิเมอร์ชนิดอ่อน ซีรีส์ TID
| ขนาด | ขนาดในหน่วยนิ้ว | |||||
|---|---|---|---|---|---|---|
| ขนาดเกลียว | TID01 | TID05 | TID07 | TID11 | TID13 | |
| เส้นผ่านศูนย์กลางภายนอก / O.D. | นิ้ว | 1/8 " | 3/16 " | 1/4 " | 3/8 " | 1/2 " |
| mm | 3.18 | 4.75 | 6.35 | 9.53 | 12.7 | |
| เส้นผ่านศูนย์กลางภายใน | นิ้ว | |||||
