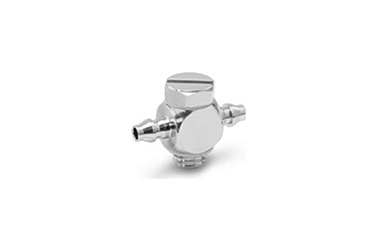

ข้อต่อท่อลมแบบหัวผ่า ข้อต่อสามทางที สำหรับ ท่อ/ สายยาง อ่อน MS-5ATHU-3, -4, -6 mini ข้อต่อฟิตติ้ง
แบรนด์ :
SMC
ข้อควรระวัง
- โปรดดูข้อมูลสเปคผลิตภัณฑ์ในแคตาล็อกของผู้ผลิต
- ภาพสินค้าเป็นเพียงภาพตัวอย่างเท่านั้น โปรดดูรายละเอียดเพิ่มเติมในแคตาล็อกของผู้ผลิต
รายละเอียดสินค้า
ข้อต่อฟิตติ้ง สายยาง มิเนียเจอร์/เบรคเกอร์ขนาดเล็ก
[คุณสมบัติ]
·พื้นที่วางท่อขนาดกะทัดรัด
·หมุนรอบ 360 °รอบ สตัด เป็น แกน ทำให้สามารถ ยึดอยู่กับที่ ได้ทุก มุม
·สามารถใช้ในสภาพแวดล้อมที่กัดกร่อน
·พื้นที่วางท่อขนาดกะทัดรัด
·เป็น สอดคล้องตามมาตรฐาน RoHS
[การประยุกต์ใช้งาน]
· เป็นข้อต่อฟิตติ้งสำหรับท่ออ่อน
ข้อต่อฟิตติ้ง ขนาดเล็ก SUS316 MS ข้อต่อท่อลมแบบหัวผ่า ข้อต่อสามทางที สำหรับ สเปค ท่อ/ สายยาง อ่อน
ลวดหนามตี๋สำหรับรูปลักษณ์ภายนอกที่อ่อนนุ่ม
MS-5ATHU-3, -4 การ ดรออิ้งบอกขนาด (หน่วย: มิลลิเมตร)
MS-5ATHU-6 การ ดรออิ้งบอกขนาด (หน่วย: มิลลิเมตร)
MS-5ATHU-3
- สายยาง ไนล่อน อ่อนและ สายยาง โพลียูรีเทน
- สายยาง ไนล่อน อ่อน: ø3.18 / ø2.18 ( เส้นผ่านศูนย์กลางภายนอก/O.D. สายยาง: 3.18 มม. / บังคับ เส้นผ่านศูนย์กลางภายในท่อ: 2.18 มม.) × M5
- สายยาง โพลียูรีเทน: ø3.18 / ø2 ( เส้นผ่านศูนย์กลางภายนอก/O.D. สายยาง): 3.18 มม. / บังคับ เส้นผ่านศูนย์กลางภายในท่อ: 2 มม.) × M5
MS-5ATHU-4
- สายยาง ไนล่อน อ่อนและ สายยาง โพลียูรีเทน
- ø4 / ø2.5 ( เส้นผ่านศูนย์กลางภายนอก/O.D. สายยาง): เส้นผ่านศูนย์กลางภายในท่อ 4 มม. / บังคับ: 2.5 มม.) × M5
MS-5ATHU-6
- สายยาง ไนล่อน อ่อนและ สายยาง โพลียูรีเทน
- ø6 / ø4 ( เส้นผ่านศูนย์กลางภายนอก/O.D. สายยาง): เส้นผ่านศูนย์กลางภายในท่อ 6 มม. / บังคับ: 4 มม.) × M5
| วัสดุ สายยาง บังคับ | ไนล่อน นุ่ม | โพลียูรีเทน | |
|---|---|---|---|
| บังคับ เส้นผ่านศูนย์กลางภายนอก/O.D. สายยาง ด้านนอก / ขนาดเส้นผ่านศูนย์กลางรูใน | ø3.18/ø2.18 | ø4/ø2.5 ø6/ø4 | ø3.18/ø2 ø4/ø2.5 ø6/ø4 |
| ของเหลวที่ใช้งานได้ | อากาศ | ||
| แรงดันใช้งานสูงสุด (ที่ 20 ° C) | 1 MPa | 0.8 MPa | |
| อุณหภูมิแวดล้อมใช้งาน และอุณหภูมิของ ของไหล ใช้งานได้ | -5 ถึง 60 ° C สำหรับน้ำ: 0 ถึง 40 ° C (ไม่มีการแช่แข็ง) | ||
| ขนาดการ การเชื่อมต่อสายไฟ | M5 | ||
| เกลียว | JIS B0205 ( เกลียว เกลียวเมตริกหยาบ ) JIS B0203 (เกลียวเทเปอร์ สำหรับท่อ / ท่อ/ สายยาง) | ||
หน่วย: มิลลิเมตร
วัสดุ ส่วนประกอบหลัก
| วัสดุ | ตัวเครื่อง | SUS316 |
|---|---|---|
| ปะเก็น | พีวีซี, ไนล่อน 66 / GF30% |
