ข้อต่องอท่อลมแบบหัวผ่าสำหรับสายยางไนล่อน M-3ALU-3, -4 - ฟิตติ้งขนาดเล็ก

แบรนด์ :

SMC

ข้อควรระวัง

ปริมาณการสั่งซื้อขั้นต่ำแตกต่างกันไป ขึ้นอยู่กับรุ่นที่เลือก โปรดตรวจสอบรายละเอียดในหน้าจอ ใบเสนอราคา /คำสั่งซื้อ
โปรดดูข้อมูลสเปคผลิตภัณฑ์ในแคตาล็อกของผู้ผลิต
ภาพสินค้าเป็นเพียงภาพตัวอย่างเท่านั้น โปรดดูรายละเอียดเพิ่มเติมในแคตาล็อกของผู้ผลิต

รายละเอียดสินค้า

ฟิตติ้งขนาดเล็กที่ถอดออกได้โดยไม่ต้องใช้เครื่องมือ
[คุณสมบัติ]
· ข้องอท่อลมแบบหัวผ่า
· พื้นที่เดินท่อขนาดกะทัดรัด
· หมุน 360 องศารอบสตัดเป็นแกน โดยทำให้ยึดในมุมใดก็ได้
[การใช้งาน]
· เหมาะสำหรับการเดินท่อ

รายละเอียดจำเพาะของมินิฟิตติ้ง M

M-3ALU-3

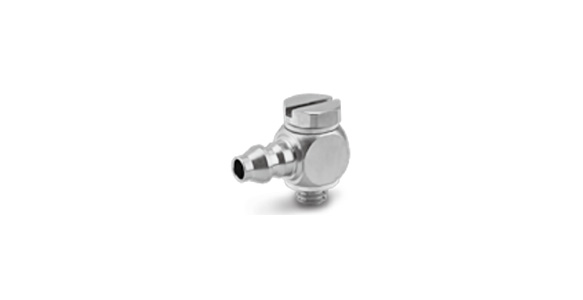

ลักษณะภายนอกของ M-3ALU-3

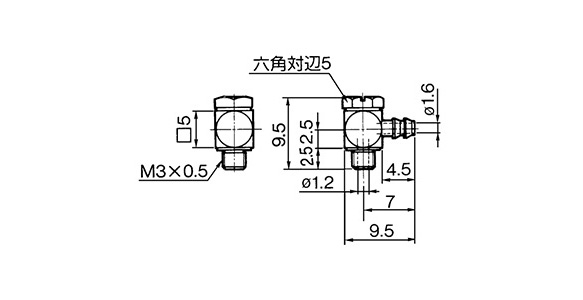

Drawing ระบุขนาด M-3ALU-3 (หน่วย: มม.)

พื้นที่หน้าตัดที่มีประสิทธิภาพ: 0.6 มม.²
น้ำหนัก: 0.8 ก.

ข้องอหางไหลสำหรับท่ออ่อน
การต่อท่อไนล่อนอ่อนและท่อโพลียูรีเทน
ท่อไนล่อนอ่อน: ø3.18/ø2.18 (เส้นผ่านศูนย์กลางภายนอกของท่อที่ใช้ได้ 3.18 มม. / เส้นผ่านศูนย์กลางภายในของท่อที่ใช้ได้ 2.18 มม.) × M3
ท่อโพลียูรีเทน: ø3.18/ø2 (เส้นผ่านศูนย์กลางภายนอกของท่อที่ใช้ได้ 3.18 มม. / เส้นผ่านศูนย์กลางภายในของท่อที่ใช้ได้ 2 มม.) × M3

M-3ALU-4

ลักษณะภายนอกของ M-3ALU-4

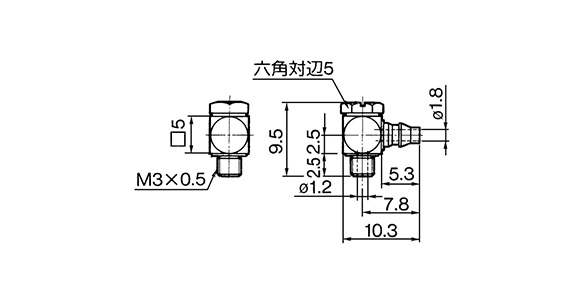

Drawing ระบุขนาด M-3ALU-4 (หน่วย: มม.)

พื้นที่หน้าตัดที่มีประสิทธิภาพ: 0.6 มม.²
น้ำหนัก: 0.9 ก.

ข้องอหางไหลสำหรับท่ออ่อน
การต่อท่อไนล่อนอ่อนและท่อโพลียูรีเทน
ø4/ø2.5 (เส้นผ่านศูนย์กลางภายนอกของท่อที่ใช้ได้ 4 มม. / เส้นผ่านศูนย์กลางภายในของท่อที่ใช้ได้ 2.5 มม.) × M3

รายละเอียดจำเพาะร่วม

วัสดุท่อที่ใช้งานได้		ไนล่อนอ่อน ^{หมายเหตุ 1:}		โพลียูรีเทน
เส้นผ่านศูนย์กลางภายนอก / เส้นผ่านศูนย์กลางภายในท่อที่ใช้ได้	สำหรับ M3	⌀3.18/⌀2.18	⌀4/⌀2.5	⌀3.18/⌀2 ⌀4/⌀2.5
ของเหลวที่ใช้งานได้		อากาศ น้ำ^{หมายเหตุ 5:}
แรงดันขณะใช้งานสูงสุด (ที่ 20°C)		1 MPa		0.8 MPa
อุณหภูมิแวดล้อมที่ใช้งานและอุณหภูมิการทำงานของของไหล		-5 ถึง 60 °C สำหรับน้ำ: 0 ถึง 40 °C (ไม่มีการแช่แข็ง)
ขนาดการเชื่อมต่อ		M3
เกลียว		JIS B0205 - Class 2 (เกลียวเมตริกหยาบ) JIS B0203 (เกลียวเทเปอร์ สำหรับท่อ/สายยาง)

หน่วย: มม.

หมายเหตุ 1) สำหรับสายไนล่อนอ่อน ไม่สามารถใช้กับน้ำได้
หมายเหตุ 5: ไม่สามารถใช้น้ำกับข้อต่อแบบหางไหล ข้องอหางไหล หรือข้องอหางไหล (H) ได้

วัสดุส่วนประกอบหลัก

บอดี้: C3604BD
ปะเก็น: ไนล่อน 66 / GF30%, SUS304/NBR (PVC สำหรับ M3 เท่านั้น)

*ดูข้อมูลอื่น ๆ นอกเหนือจากข้อมูลข้างต้นได้ในแค็ตตาล็อกของผู้ผลิต
