แหวนล็อคคู่กันคลาย (แบบกว้าง)
ข้อควรระวัง
- สินค้าในรูปภาพเป็นเพียงภาพแสดงเท่านั้น กรุณาดูในส่วนมาตรฐานสินค้าสำหรับรายละเอียดเพิ่มเติม
รายละเอียดสินค้า
[ค่ากำหนด] 3.5/4/5/6/7/8/9/10/12/14/16/18/20/22/24/27/30/33/36
[วัสดุ] เหล็กกล้า/ สเตนเลส
[กระบวนการชุบผิว] โครเมต / ไตรวาเลนท์สีขาว / ผิวสำเร็จแบบสีอบ / ไม่มี
ชนิดกว้าง ที่มีประสิทธิภาพเมื่อคุณต้องการลด โหลดไฟฟ้า ของ วัสดุ ผสมพันธุ์หรือเมื่อคุณต้องการขยายพื้นที่หน้า หน้าสัมผัส สายดิน และให้แน่ใจว่ามีเอฟเฟกต์ น้ำยาล็อคเกลียว
ลักษณะ ผลิตภัณฑ์
- ชนิดกว้าง ที่มี เส้นผ่านศูนย์กลางภายนอก/O.D. ใหญ่กว่าเหมาะอย่างยิ่งเมื่อคุณต้องการลด โหลดไฟฟ้า บน วัสดุ ผสมพันธุ์ เช่น เมื่อรู ไพล็อต มีขนาดใหญ่ เมื่อยึดกับ พื้นผิว การทำสี/การทาสี/การพ่นสี หรือเมื่อ วัสดุ ผสมพันธุ์นิ่ม หรือเมื่อคุณต้องการ เพื่อขยายพื้นที่ หน้าสัมผัส สายดิน ให้กว้างขึ้นเพื่อให้แน่ใจว่ามีเอฟเฟกต์ น้ำยาล็อคเกลียว
- เหมาะสำหรับใช้กับ โบลท์ และ น็อต แปลนเพื่อกระจาย โหลดไฟฟ้า อย่างเหมาะสม
- การยึดด้วย แหวนรอง กว้างจะกระจาย โหลดไฟฟ้า ขันให้ครอบคลุมพื้นที่กว้างขึ้น และลด โหลดไฟฟ้า บน สายดิน ผสมพันธุ์
ดรออิ้ง/ภาพร่างแบบ และขนาดของ แหวนล็อคคู่กันคลาย (กว้าง)
ดรออิ้ง
(หน่วย: มม.)
| รุ่น | ød (ขนาดเส้นผ่านศูนย์กลางรูใน) | ød (เส้นผ่านศูนย์กลางภายนอก/O.D.) | T (ความหนา) | ||
|---|---|---|---|---|---|
| เหล็กกล้า (วัสดุ เซาท์แคโรไลนา) | SUS | 254SMO | |||
| NL4sp | 4.4 | 9.0 | 1.8 | 2.2 | 2.2 |
| NL5sp | 5.4 | 10.8 | 1.8 | 2.2 | 2.2 |
| NL6sp | 6.5 | 13.5 | 2.5 | 2.0 | 2.0 |
| NL8sp | 8.7 | 16.6 | 2.5 | 2.0 | 2.0 |
| NL10sp | 10.7 | 21.0 | 2.5 | 2.0 | 2.0 |
| NL12sp | 13.0 | 25.4 | 3.4 | 3.0 | 3.0 |
| NL14sp | 15.2 | 30.7 | 3.4 | 3.2 | 3.2 |
| NL16sp | 17.0 | 30.7 | 3.4 | 3.2 | 3.2 |
| NL18sp | 19.5 | 34.5 | 3.4 | 3.2 | 3.2 |
| NL20sp | 21.4 | 39.0 | 3.4 | 3.2 | 3.2 |
| NL22sp | 23.4 | 42.0 | 4.6 | 3.2 | 3.2 |
| NL24sp | 25.3 | 48.5 | 4.6 | 3.2 | 3.2 |
| NL27sp | 28.4 | 48.5 | 5.8 | 6.8 | 5.8 |
วิธีใช้ แหวนรอง Nord-lock และข้อควรระวัง

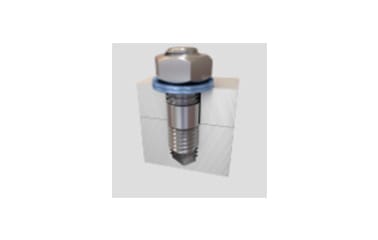

รูต๊าปเกลียว
โปรดใช้โดยติดไว้ระหว่าง สลักเกลียว/ น๊อตตัวเมีย กับ วัสดุ ผสมพันธุ์.

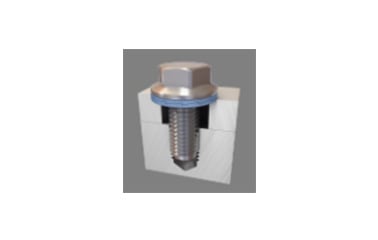

เคาท์เตอร์บอร์
แม้ว่าจะได้รับการออกแบบตามเส้นผ่านศูนย์กลาง รูคว้าน ของ มาตรฐาน DIN974 แต่ เส้นผ่านศูนย์กลางภายนอก/O.D. แหวนรอง อาจมีขนาดใหญ่กว่า หัว สลักเกลียว ดังนั้นโปรดตรวจสอบขนาดก่อนใช้งาน

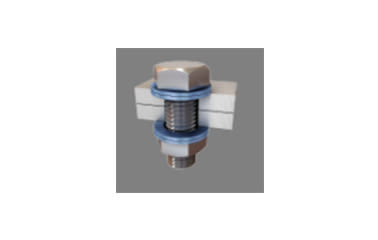

รูทะลุ
ต้องแน่ใจว่าใช้มันทั้งด้าน สลักเกลียว และ น๊อตตัวเมีย หากใช้เพียงด้านเดียวอาจเสี่ยงต่อการหลวมอีกด้านได้
สตัดโบลท์
สามารถใช้งานได้โดยไม่ต้องใช้ กาว
เมื่อรู ไพล็อต เป็นแบบ รูยาว หรือรูขนาดใหญ่
ขอแนะนำให้ใช้ แหวนล็อคคู่กันคลาย ชนิดกว้าง ที่มี เส้นผ่านศูนย์กลางภายนอก/O.D. ใหญ่กว่า มีประสิทธิภาพมากขึ้นเมื่อใช้ร่วมกับ หน้าแปลน และ น็อต โบลท์
เมื่อ วัสดุ ผสมพันธุ์นิ่ม
ขอแนะนำให้ใช้ แหวนล็อคคู่กันคลาย ชนิดกว้าง ที่มี เส้นผ่านศูนย์กลางภายนอก/O.D. ใหญ่กว่า มีประสิทธิภาพมากขึ้นเมื่อใช้ร่วมกับ หน้าแปลน และ น็อต โบลท์
ไม่สามารถใช้ในการกำหนดค่าต่อไปนี้
- ใช้ร่วมกับ แหวนรอง ธรรมดาและ แหวนรองสปริง
- เมื่อ วัสดุ ผสมพันธุ์แข็งกว่า แหวนล็อคคู่กันคลาย
- เมื่อ วัสดุ ผสมพันธุ์ เช่น ไม้ หรือพลาสติก มีความอ่อนมาก
- จุดที่ยึด พื้นผิว ของ วัสดุ ผสมพันธุ์ถูกกดหรือพอดีมาก เช่น พื้นผิว การทำสี/การทาสี/การพ่นสี หนา
- ใน เคส โครงสร้าง ตลับลูกปืน/รองลื่น ฯลฯ ซึ่งเกิดจากการลื่นไถลระหว่าง วัสดุ ที่จะยึดและระหว่าง โบลท์ และ น็อต
- จุดยึดที่ไม่เกิด แรงตามแนวแกน โดยใช้การยึดระดับกลาง ฯลฯ
