โซลินอยด์ล็อค/สวิตช์ประตูนิรภัยขนาดเล็ก [D4SL-N]
ข้อควรระวัง
รายละเอียดสินค้า
สวิตช์ตัดต่อวงจรเอนกประสงค์ที่มีความสามารถในการตัดต่อสูงและมีความทนทานสูง
[คุณสมบัติ]
· ประเภท ZE, ZV และ ZV2 มีสวิตช์พื้นฐานแบบฝังในตัวชนิด Z
· ทนทานสูงและมีความจุในการตัดต่อมาก
·วิธีการติดตั้งมีสามแบบ : ด้านข้าง ด้านล่างและด้านข้างในแนวทแยง และมีหัวขับวาล์วหลากหลายรุ่น
· การเชื่อมต่อทำได้ง่ายเนื่องจากเทอร์มินอลของสวิตช์ในตัวนั้นอยู่ด้านหน้าเมื่อฝาครอบถูกถอดออก
· รุ่นที่มีเทอร์มินอลสายดินเพื่อการรับรองเครื่องหมาย CE
· ผ่านการรับรอง UL/CSA/CCC (ติดต่อผู้ผลิตเพื่อขอเอกสารการรับรอง)
Drawing

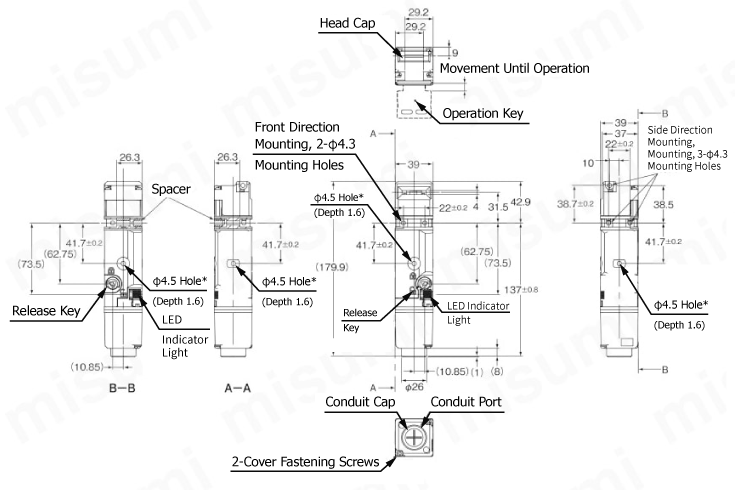

รุ่น D4SL-N**** - *N (ชนิดของคอนเนคเตอร์)
*หากคุณใส่ขาพินหรือรูปร่างที่ยื่นออกมาคล้ายกันลงในรู ⌀4.5 สำหรับยึด จะสามารถติดตั้งได้อย่างมั่นคงยิ่งขึ้น

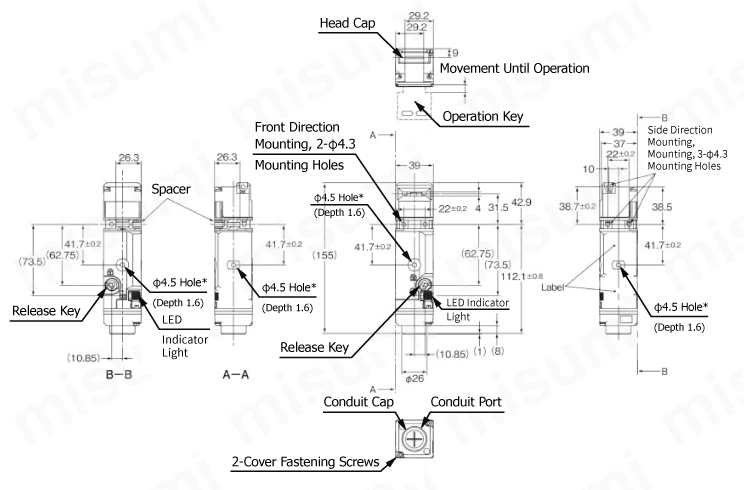

รุ่น D4SL-N**** - * (ชนิดเทอร์มินอลบล็อค)
*หากคุณใส่ขาพินหรือรูปร่างที่ยื่นออกมาคล้ายกันลงในรู ⌀4.5 สำหรับยึด จะสามารถติดตั้งได้อย่างมั่นคงยิ่งขึ้น
สเปคของผลิตภัณฑ์
ประสิทธิภาพ
| ประเภทลูกโซ่ | ประเภท 2 (EN ISO 14119) | |
|---|---|---|
| ระดับการเข้ารหัส | รหัสระดับต่ำ (EN ISO 14119) | |
| โครงสร้างการป้องกัน | IP67 *1 TYPE 4X สำหรับใช้งานภายในอาคารเท่านั้น (UL, CSA) | |
| ความทนทาน*2 | เชิงกล | มากกว่า 1 ล้านครั้ง |
| ทางไฟฟ้า | มากกว่า 150,000 ครั้ง (ที่ 125 V AC 1 A โหลดไฟฟ้าแบบความต้านทาน) *3 | |
| ความเร็วในการทำงานที่อนุญาต | 0.05 ถึง 1 m/s | |
| ความถี่ในการทำงานที่ยอมรับได้ | ประเภทหน้าสัมผัส 4, 5: 30 ครั้ง/นาที ประเภทหน้าสัมผัส 6: 5 ครั้ง/นาที | |
| แรงเปิดโดยตรง*4 | อย่างน้อย 60 N (EN60947-5-1) | |
| ระยะการเคลื่อนที่เปิดโดยตรง*4 | อย่างน้อย 15 มม. (EN60947-5-1) | |
| ความแข็งแรงของล็อค (fzh) *5 | ขั้นต่ำ {1300} N | |
| ความต้านทานหน้าสัมผัส | 200 mΩ หรือต่ำกว่า | |
| โหลดที่ใช้งานได้ขั้นต่ำ*6 | 5 V DC 1 mA โหลดความต้านทาน (ค่าอ้างอิงระดับ N) | |
| พิกัดทนแรงดันของฉนวน (Ui) | 150 V (EN60947-5-1) | |
| พิกัดความถี่ | 50/60 Hz | |
| คลาสของอุปกรณ์ | Class II (ฉนวนกันความร้อน สองชั้น) | |
| ระดับมลพิษ (สภาพแวดล้อมการใช้งาน) | ระดับมลพิษ 3 (EN60947-5-1) | |
| แรงดันทนต่ออิมพัลส์ (Uimp) (EN60947-5-1) | ระหว่างขั้วของขั้วกระแสไฟฟ้าเดียวกัน | 1.5 kV |
| ระหว่างขั้วต่อที่สภาพขั้วต่างกัน | 1.5 kV | |
| ระหว่างแต่ละเทอร์มินอลกับโลหะที่ไม่สะสมประจุ | 2.5 kV | |
| ความต้านทานของฉนวน | 100 MΩ หรือมากกว่า (เครื่องวัดความต้านทานฉนวนไฟฟ้า 500 V DC) | |
| การสั่นสะเทือน | ทำงานผิดปกติ | 10 ถึง 55 Hz ครึ่งแอมพลิจูด 0.35 มม. |
| การกระแทก | ทำงานผิดปกติ | 80 m/s2 หรือมากกว่า |
| ความอดทน | 1000 m/s2 หรือมากกว่า | |
| สภาพค่ากระแสลัดวงจร | 100 A (EN60947-5-1) | |
| พิกัดกระแสไฟฟ้าหน้าสัมผัส (ith) | 2.5 A (11-42, 21-52, 21-22) 1 A (อื่นๆ) | |
| อุณหภูมิแวดล้อมใช้งาน | -10 ถึง 55°C (ไม่จับตัวเป็นน้ำแข็ง) | |
| ความชื้นแวดล้อมใช้งาน | ความชื้นสัมพัทธ์ 95% หรือน้อยกว่า | |
| น้ำหนัก | หัวเรซิน ประมาณ 290 กรัม (ชนิดของคอนเนคเตอร์) ประมาณ 330 กรัม (ชนิดเทอร์มินอลบล็อค) หัวโลหะ ประมาณ 370 กรัม (ชนิดของคอนเนคเตอร์) ประมาณ 410 กรัม (ชนิดเทอร์มินอลบล็อค) | |
*1. ค่าที่ระบุข้างต้นเป็นค่าเริ่มต้น
2. หน้าสัมผัสของสวิตช์สามารถใช้ได้ทั้งกับโหลดไฟฟ้าทั่วไปและโหลดไฟฟ้าขนาดเล็ก อย่างไรก็ตาม เมื่อหน้าสัมผัสได้สวิตช์โหลดไฟฟ้าแล้ว จะไม่สามารถใช้กับโหลดไฟฟ้าที่มีพิกัดน้ำหนักน้อยกว่าได้
พื้นผิวของหน้าสัมผัสอาจหยาบขึ้น ซึ่งอาจส่งผลต่อความเสถียรในการสัมผัส
*1. โครงสร้างในการป้องกันนี้อ้างอิงตามวิธีการทดสอบตามมาตรฐาน (EN60947-5-1) กรุณาตรวจสอบประสิทธิภาพการซีลล่วงหน้าในสภาพแวดล้อมการใช้งานและเงื่อนไขการใช้งานจริง
ตัวเครื่องกล่องสวิตช์ได้รับการป้องกันไม่ให้ฝุ่นและน้ำเข้าไปภายใน อย่างไรก็ตาม กรุณาใช้งานในตำแหน่งที่ชิป IC, น้ำมัน, น้ำ หรือสารเคมีจะไม่สัมผัสกับช่องเสียบกุญแจปฏิบัติการของส่วนหัว
มิฉะนั้นอาจทำให้เกิดการสึกหรอก่อนเวลา ความเสียหาย หรือการทำงานผิดปกติได้
*2. เงื่อนไขความทนทานอ้างอิงจากอุณหภูมิแวดล้อมใช้งาน 5 ถึง 35°C และความชื้นแวดล้อม 40% ถึง 70% RH สำหรับเงื่อนไขรายละเอียดอื่น ๆ โปรดติดต่อผู้ผลิต
*3. ห้ามจ่ายไฟ 125 V AC 1 A ให้กับวงจรมากกว่าสามวงจร
*4. โปรดทำการยึดให้แน่นเพื่อความปลอดภัยในการใช้งาน
*5. อ้างอิงตามวิธีการประเมินของ ISO 14119
*6. ค่านี้อาจเปลี่ยนแปลงได้ขึ้นอยู่กับเครื่องวัดความถี่ในการสวิตช์ สภาพแวดล้อม และระดับความน่าเชื่อถือ กรุณาตรวจสอบกับโหลดไฟฟ้าจริงล่วงหน้า

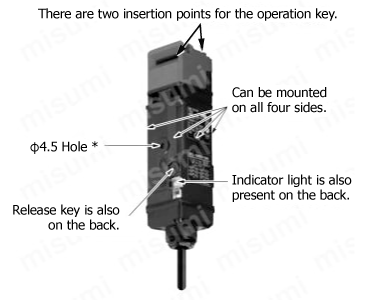

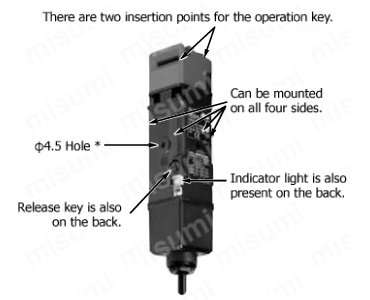

โครงสร้าง
*หากคุณใส่ขาพินหรือรูปร่างที่ยื่นออกมาคล้ายกันลงในรู ⌀4.5 สำหรับยึด จะสามารถติดตั้งได้อย่างมั่นคงยิ่งขึ้น
ตารางแสดงรายละเอียดจำเพาะ
รุ่น D4SL-N**** - *N (ชนิดของคอนเนคเตอร์)
รุ่น D4SL-N**** - * (ชนิดเทอร์มินอลบล็อค)
| ลักษณะการดำเนินงาน | รุ่น D4SL-N*** - ***N |
|---|---|
| แรงที่ใช้ในการเสียบกุญแจปฏิบัติการ แรงที่ใช้ในการถอนกุญแจปฏิบัติการ | สูงสุด 15N สูงสุด 30N |
| การเคลื่อนไหวจนถึงฟังก์ชั่นการทำงาน | สูงสุด 15 มม. |
| การเคลื่อนไหวจนถึงล็อคเชิงกล | อย่างน้อย 3 มม. |
| ลักษณะการดำเนินงาน | รุ่น D4SL-N**** - * |
|---|---|
| แรงที่ใช้ในการเสียบกุญแจปฏิบัติการ แรงที่ใช้ในการถอนกุญแจปฏิบัติการ | สูงสุด 15N สูงสุด 30N |
| การเคลื่อนไหวจนถึงฟังก์ชั่นการทำงาน | สูงสุด 15 มม. |
| การเคลื่อนไหวจนถึงล็อคเชิงกล | อย่างน้อย 3 มม. |
