E6B2-C เอ็นโค้ดเดอร์แบบแกนหมุนแบบเพิ่มค่า ขนาด 40 มม.
ข้อควรระวัง
รายละเอียดสินค้า
โรตารี่เอ็นโค้ดเดอร์, รุ่น Incremental, ชนิดอเนกประสงค์ [E6B2-C]
โรตารีเอ็นโค้ดเดอร์ Omron E6B2-C แบบ Incremental มีขนาดกะทัดรัดออกแบบมาสำหรับการใช้งานควบคุมการเคลื่อนที่ต่างๆ
[คุณสมบัติ]
● เอาต์พุต Incremental (ต่ำสุด/สูงสุด): 10 ถึง 2,000 พัลส์ต่อรอบ (ppr)
● แรงดันไฟฟ้าของแหล่งจ่ายไฟ (ต่ำสุด/สูงสุด): 5VDC, 5-24 VDC, 5-12 VDC และ 12-24 VDC
● เส้นผ่านศูนย์กลางภายนอก 40 มม.
● ช่วง อุณหภูมิใช้งาน (°C): -10 ถึง 70
[การใช้งาน]
โรตารีเอ็นโค้ดเดอร์ใช้กันอย่างแพร่หลายในระบบอุตสาหกรรมอัตโนมัติและระบบควบคุมการเคลื่อนที่

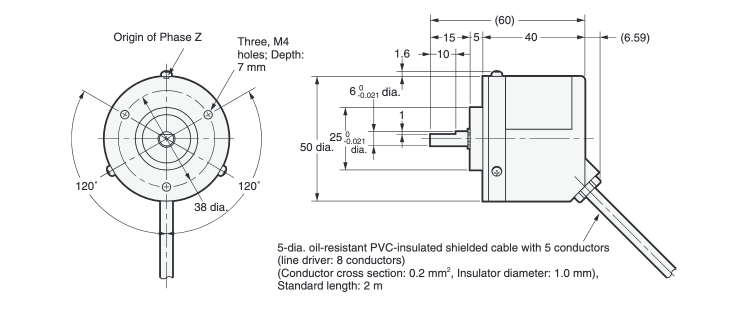

Drawing ระบุขนาดของ OMRON เอ็นโค้ดเดอร์แบบแกนหมุน
*เอ็นโค้ดเดอร์แบบแกนหมุนรุ่น E6B2-CWZ6C/5B/3E: สายเคเบิลกลมฉนวนไวนิลที่มีตัวนำ 5 เส้น (พื้นที่หน้าตัดตัวนำ: 0.2 มม.2, เส้นผ่านศูนย์กลางของฉนวน: 1.0 มม.), ความยาวมาตรฐาน 500 มม.
รุ่น E6B2-CWZ1X: สายเคเบิลกลมฉนวนไวนิลที่มีตัวนำ 8 เส้น (พื้นที่หน้าตัดตัวนำ: 0.2 มม.2, เส้นผ่านศูนย์กลางของฉนวนเอ็นโค้ดเดอร์แบบแกนหมุน: 1.0 มม.), ความยาวมาตรฐาน 500 มม.

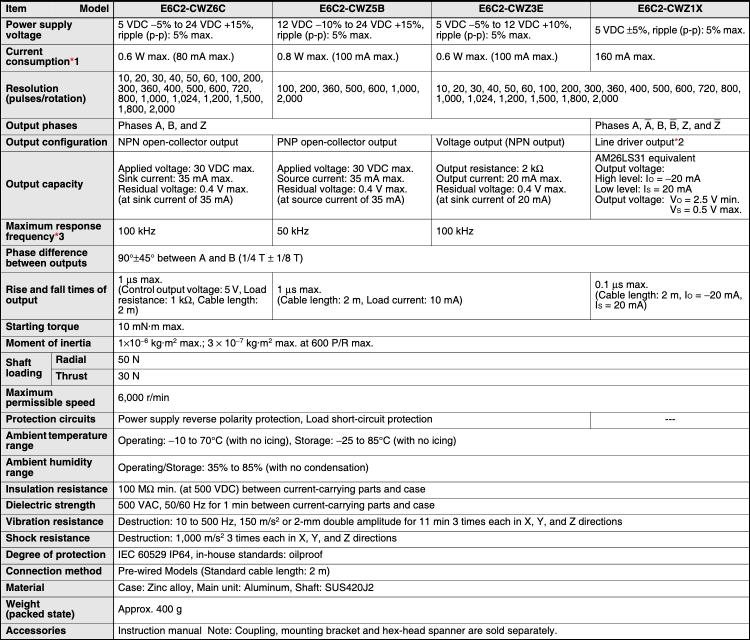

ตารางสเปกของ OMRON เอ็นโค้ดเดอร์แบบแกนหมุน
การจัดอันดับ/ประสิทธิภาพของ OMRON เอ็นโค้ดเดอร์แบบแกนหมุน
*1. เอ็นโค้ดเดอร์แบบแกนหมุน: เมื่อเปิดใช้งาน จะมีกระแสไฟเริ่มต้นประมาณ 9A ไหล (ระยะเวลา: ประมาณ 0.3ms)
*2. เอาต์พุตไลน์ไดรเวอร์เป็นวงจรถ่ายโอนข้อมูลที่สอดคล้องกับ RS-422A และรองรับการส่งข้อมูลระยะไกลโดยใช้สายคู่บิดเกลียว (เทียบเท่ากับ AM26LS31 ในตัว)
*3. ความเร็วในการตอบสนองทางไฟฟ้าจะถูกกำหนดโดยความละเอียดและความถี่ในการตอบสนองสูงสุด
ความเร็วในการตอบสนองทางไฟฟ้าสูงสุด (r/min) = ความถี่ในการตอบสนองสูงสุด/ความละเอียด × 60
ดังนั้น หากหมุนที่ความเร็วเท่ากับหรือสูงกว่าความเร็วในการตอบสนองสูงสุด สัญญาณจะไม่ตามทันในเชิงไฟฟ้า
