สวิตช์ประตูนิรภัยขนาดเล็กล็อคด้วยแม่เหล็กไฟฟ้า [D4NL]

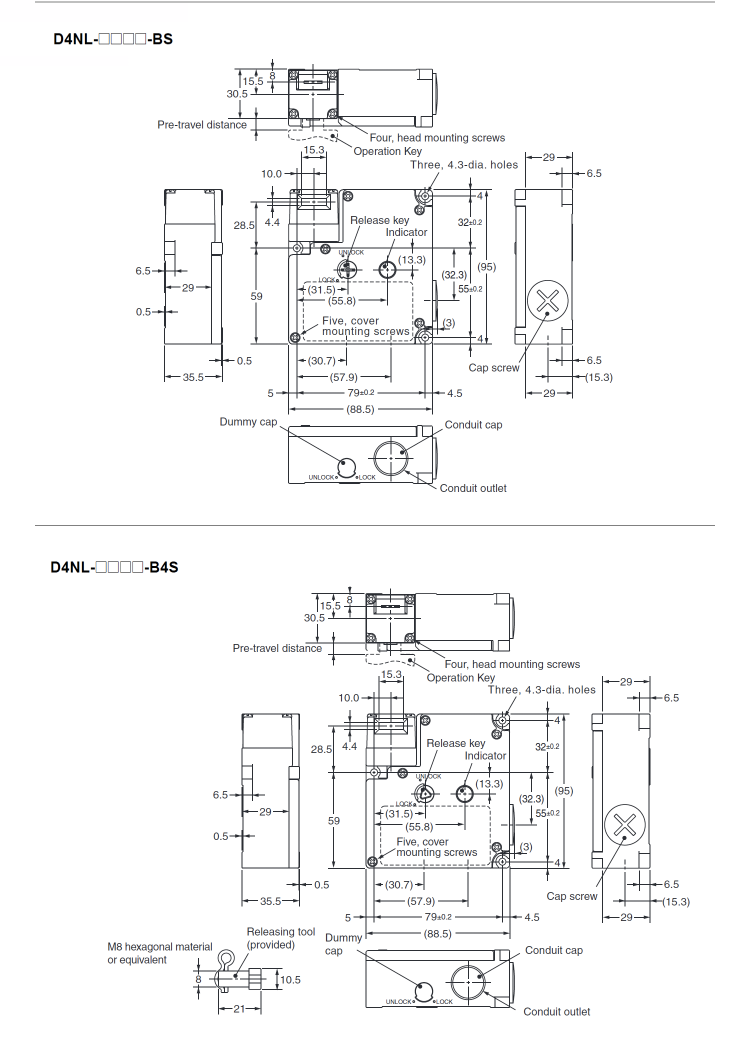

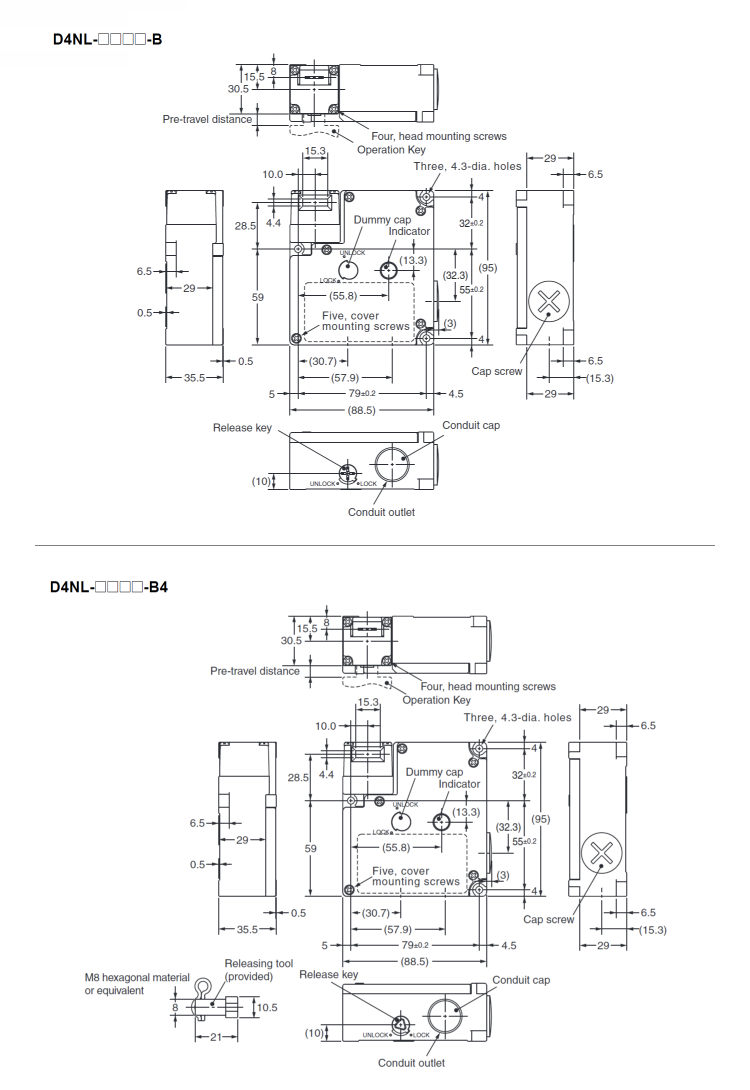

Drawing

*1. ความเผื่อของขนาดสำหรับชิ้นส่วนที่ไม่ได้ระบุไว้ในดรออิ้งบอกขนาดของแต่ละรุ่นข้างต้นคือ +/- 0.4 มม.
2. สำหรับหน้าสัมผัสที่มี 2 ขั้วขึ้นไป (2NC, 2NC/1NO, 3NC) อาจมีความคลาดเคลื่อนในการทำงาน ON/OFF พร้อมกัน กรุณาตรวจสอบก่อนใช้งาน

สเปคของผลิตภัณฑ์

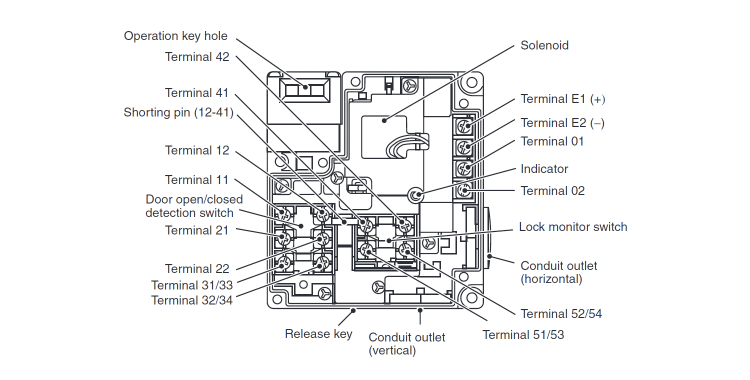

โครงสร้าง

ประสิทธิภาพ

ประเภทลูกโซ่		ประเภท 2 (EN ISO 14119)
ระดับการเข้ารหัส		รหัสระดับต่ำ (EN ISO 14119)
โครงสร้างในการป้องกัน*1		IP67 (EN60947-5-1)
ความทนทาน*2	เชิงกล	มากกว่า 1 ล้านครั้ง
	ทางไฟฟ้า	ทำงาน 500,000 ครั้งขึ้นไป (ที่โหลดความต้านทาน 250 V AC 3 A) *3
ความเร็วในการทำงานที่อนุญาต		0.05 ถึง 0.5 m/s
ความถี่ในการทำงานที่ยอมรับได้		สูงสุด 30 ครั้ง/นาที
แรงเปิดโดยตรง*4		อย่างน้อย 60 N (EN60947-5-1)
ระยะการเคลื่อนที่เปิดโดยตรง*4		อย่างน้อย 10 mm (EN60947-5-1)
ความแข็งแรงของล็อค (fzh) *5		ขั้นต่ำ 1,300 N
ความต้านทานหน้าสัมผัส		25 mΩ หรือต่ำกว่า (ต่อหน้าสัมผัส)
โหลดที่ใช้งานได้ขั้นต่ำ*6		5 V DC 1 mA โหลดความต้านทาน (ค่าอ้างอิงระดับ N)
พิกัดทนแรงดันของฉนวน (Ui)		300 V (EN60947-5-1)
พิกัดความถี่		50/60 Hz
คลาสของอุปกรณ์		Class II (ฉนวนกันความร้อน สองชั้น)
ระดับมลพิษ (สภาพแวดล้อมการใช้งาน)		ระดับมลพิษ 3 (EN60947-5-1)
ความทนต่อแรงดันไฟฟ้าอิมพัลส์ Uimp (EN60947-5-1)	ระหว่างขั้วของขั้วกระแสไฟฟ้าเดียวกัน	2.5 kV
	ระหว่างขั้วต่อที่สภาพขั้วต่างกัน	4 kV
	ระหว่างแต่ละเทอร์มินอลกับโลหะที่ไม่สะสมประจุ	6 kV
ความต้านทานของฉนวน		100 MΩ หรือมากกว่า (เครื่องวัดความต้านทานฉนวนไฟฟ้า 500 V DC)
ระยะห่างหน้าสัมผัส		ขั้นต่ำ 2 x 2 มม.
การสั่นสะเทือน	ทำงานผิดปกติ	10 ถึง 55 Hz, แอมพลิจูดครึ่งหนึ่ง 0.75 มม.
การกระแทก	ความอดทน	1,000 m/s2 ขึ้นไป
	ทำงานผิดปกติ	100 m/s2 หรือมากกว่า
สภาพค่ากระแสลัดวงจร		100 A (EN60947-5-1)
พิกัดกระแสไฟฟ้าหน้าสัมผัส (ith)		10 A (EN60947-5-1)
อุณหภูมิแวดล้อมใช้งาน		-10 ถึง 55°C (ไม่จับตัวเป็นน้ำแข็ง)
ความชื้นแวดล้อมใช้งาน		ความชื้นสัมพัทธ์ 95% หรือน้อยกว่า
น้ำหนัก		ประมาณ 370 ก. (รุ่น D4NL-1AFA-B)

*1. ค่าที่ระบุข้างต้นเป็นค่าเริ่มต้น
2. หน้าสัมผัสของสวิตช์สามารถใช้ได้ทั้งกับโหลดไฟฟ้าทั่วไปและโหลดไฟฟ้าขนาดเล็ก อย่างไรก็ตาม เมื่อหน้าสัมผัสได้สวิตช์โหลดไฟฟ้าแล้ว จะไม่สามารถใช้กับโหลดไฟฟ้าที่มีพิกัดน้ำหนักน้อยกว่าได้
พื้นผิวของหน้าสัมผัสอาจหยาบขึ้น ซึ่งอาจส่งผลต่อความน่าเชื่อถือของหน้าสัมผัส
*1. โครงสร้างในการป้องกันนี้อ้างอิงตามวิธีการทดสอบตามมาตรฐาน (EN60947-5-1) กรุณาตรวจสอบประสิทธิภาพการซีลล่วงหน้าในสภาพแวดล้อมการใช้งานและเงื่อนไขการใช้งานจริง
ตัวเครื่องกล่องสวิตช์ได้รับการป้องกันไม่ให้ฝุ่น น้ำ และสารอื่น ๆ ที่คล้ายกันเข้าไปภายใน อย่างไรก็ตาม กรุณาใช้งานในตำแหน่งที่ชิป IC น้ำ สารเคมี ฯลฯ จะไม่สัมผัสกับร่องสำหรับใส่กุญแจปฏิบัติการที่ส่วนหัว
ซึ่งอาจทำให้เกิดการสึกหรอก่อนเวลาอันควร ความเสียหาย หรือทำงานผิดปกติ
*2. เงื่อนไขความทนทานอ้างอิงจากอุณหภูมิแวดล้อมใช้งาน 5 ถึง 35°C และความชื้นแวดล้อม 40% ถึง 70% RH
*3. ห้ามใช้แรงดันไฟฟ้า 250 V AC 3 A กับวงจรมากกว่าสองวงจร
*4. โปรดตรวจสอบให้แน่ใจว่าได้ยึดติดอุปกรณ์นี้อย่างมั่นคงเพื่อความปลอดภัยในการใช้งาน
*5. ตามวิธีการประเมินของ EN ISO14119
*6. ค่านี้อาจเปลี่ยนแปลงได้ขึ้นอยู่กับเครื่องวัดความถี่ในการสวิตช์ สภาพแวดล้อม และระดับความน่าเชื่อถือ กรุณาตรวจสอบกับโหลดไฟฟ้าจริงล่วงหน้า
