สวิตช์จำกัดระยะนิรภัยขนาดเล็ก [D4N]
ข้อควรระวัง
รายละเอียดสินค้า
สวิตช์จำกัดระยะนิรภัยมาตรฐาน สินค้าทั้งหมดจัดจำหน่ายทั่วโลก

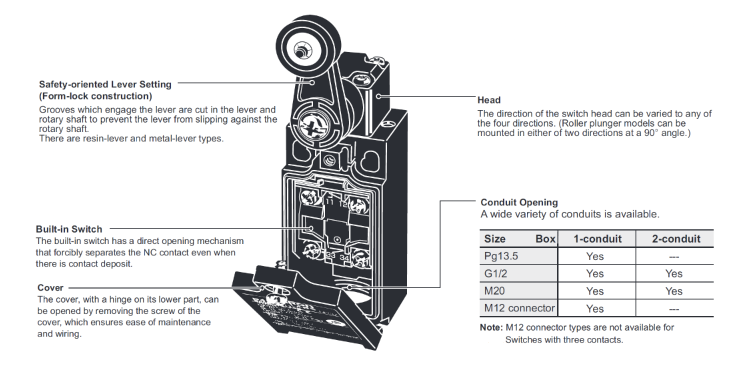

[คุณสมบัติ]
· สามารถใช้ได้กับช่วงการกำหนดค่าหน้าสัมผัสดังต่อไปนี้: 1NC/1NO, 2NC, 2NC/1NO, 3NC (ชนิด MBB สำหรับการโธรว์)
นอกจากนี้ ยังมีชนิดคอนเนคเตอร์ M12 ที่ถอดเปลี่ยนได้ง่ายและประหยัดแรงงาน พร้อมจำหน่ายด้วย
· หน้าสัมผัสเคลือบทองที่เชื่อถือได้สูง ใช้เป็นมาตรฐาน สามารถใช้ได้ทั้งกับโหลดทั่วไปและไมโครโหลด
Drawing
ชนิดท่อร้อยสายไฟ 1 ช่อง
*ความคลาดเคลื่อนที่ยอมรับได้ของขนาดชิ้นส่วนที่ไม่ได้ระบุในดรออิ้งของแต่ละรุ่นข้างต้นคือ ±0.4 มม.
*สำหรับส่วนของคอนเนคเตอร์ M12 กรุณาอ้างอิงที่ "ชนิดท่อร้อยสายไฟ 1 ช่องที่ใช้ร่วมกับชนิดของคอนเนคเตอร์ M12"
สเปคของผลิตภัณฑ์
โครงสร้าง
ประสิทธิภาพ
| โครงสร้างในการป้องกัน*1 | IP67 (EN60947-5-1) | |
|---|---|---|
| ความทนทาน*2 | เชิงกล | มากกว่า 1 ล้านครั้ง |
| ทางไฟฟ้า | ทำงาน 500,000 ครั้งขึ้นไป (250 V AC 3 A โหลดความต้านทาน) *3 ทำงาน 300,000 ครั้งขึ้นไป (250 V AC 10 A โหลดความต้านทาน) | |
| ความเร็วในการทำงานที่อนุญาต | 1 ถึง 500 มม./วินาที (รุ่น D4N-1A20R) | |
| ความถี่ในการทำงานที่ยอมรับได้ | สูงสุด 30 ครั้ง/นาที | |
| ความต้านทานหน้าสัมผัส | 25 mΩ หรือต่ำกว่า | |
| โหลดไฟฟ้าขั้นต่ำที่ใช้ได้*4 | 5 V DC 1 mA โหลดความต้านทาน (ค่าอ้างอิงระดับ N) | |
| พิกัดทนแรงดันของฉนวน (Ui) | 300V | |
| พิกัดความถี่ | 50/60 Hz | |
| คลาสของอุปกรณ์ | Class II (ฉนวนกันความร้อน สองชั้น) | |
| ระดับมลพิษ (สภาพแวดล้อมการใช้งาน) | ระดับมลพิษ 3 (EN60947-5-1) | |
| ความทนต่อแรงดันไฟฟ้าอิมพัลส์ (EN60947-5-1) | ระหว่างขั้วของขั้วกระแสไฟฟ้าเดียวกัน | 2.5 kV |
| ระหว่างขั้วต่อที่สภาพขั้วต่างกัน | 4 kV | |
| ระหว่างแต่ละเทอร์มินอลกับโลหะที่ไม่สะสมประจุ | 6 kV | |
| ความต้านทานของฉนวน | 100 MΩ ขึ้นไป | |
| ระยะห่างหน้าสัมผัส | ขั้นต่ำ 2 x 2 มม. | |
| การสั่นสะเทือน | ทำงานผิดปกติ | 10 ถึง 55 Hz, แอมพลิจูดครึ่งหนึ่ง 0.75 มม. |
| การกระแทก | ความอดทน | 1,000 m/ s2 |
| ทำงานผิดปกติ | 300 m/ s2 | |
| สภาพค่ากระแสลัดวงจร | 100 A (EN60947-5-1) | |
| พิกัดกระแสไฟฟ้าหน้าสัมผัส (ith) | 10 A (EN60947-5-1) | |
| อุณหภูมิแวดล้อมใช้งาน | -30 ถึง +70°C (ไม่จับตัวเป็นน้ำแข็ง) | |
| ความชื้นแวดล้อมใช้งาน | ความชื้นสัมพัทธ์ 95% หรือน้อยกว่า | |
| น้ำหนัก | ประมาณ 92 กรัม (สำหรับรุ่น D4N-1A20R) | |
*1. ค่าที่ระบุข้างต้นเป็นค่าเริ่มต้น
2. เมื่อโหลดไฟฟ้าได้ถูกสวิตช์โดยคอนแทคสวิตช์แล้ว ห้ามใช้งานร่วมกับโหลดไฟฟ้าที่มีพิกัดน้ำหนักต่ำกว่า
พื้นผิวของหน้าสัมผัสอาจหยาบขึ้น ซึ่งอาจส่งผลต่อความน่าเชื่อถือของหน้าสัมผัส
*1. โครงสร้างในการป้องกันนี้อ้างอิงตามวิธีการทดสอบตามมาตรฐาน (EN60947-5-1) กรุณาตรวจสอบประสิทธิภาพการซีลล่วงหน้าในสภาพแวดล้อมการใช้งานและเงื่อนไขการใช้งานจริง
ตัวกล่องสวิตช์ได้รับการป้องกันไม่ให้ฝุ่น น้ำมัน และน้ำเข้าไปภายใน อย่างไรก็ตาม กรุณาใช้งานในตำแหน่งที่ชิป IC, น้ำมัน, น้ำ หรือสารเคมีจะไม่สัมผัสกับร่องสำหรับใส่กุญแจปฏิบัติการที่บริเวณหัว
ซึ่งอาจทำให้เกิดการสึกหรอก่อนเวลาอันควร ความเสียหาย หรือทำงานผิดปกติ
*2. เงื่อนไขความทนทานอ้างอิงจากอุณหภูมิแวดล้อมใช้งาน 5 ถึง 35°C และความชื้นแวดล้อม 40% ถึง 70% RH
*3. ห้ามใช้แรงดันไฟฟ้า 250 V AC 3 A กับวงจรมากกว่าสองวงจร
*4. ค่านี้อาจเปลี่ยนแปลงได้ขึ้นอยู่กับเครื่องวัดความถี่ในการสวิตช์ สภาพแวดล้อม และระดับความน่าเชื่อถือ กรุณาตรวจสอบกับโหลดไฟฟ้าจริงล่วงหน้า
