เฟืองเฉียงพลาสติก

แบรนด์ :

KOHARA GEAR INDUSTRY

ข้อควรระวัง

รายละเอียดสินค้า

ใช้วัสดุ MC901 ที่มีน้ำหนักเบา เฟืองเกลียวสกรูที่สามารถใช้งานได้โดยไม่ต้องหล่อลื่น ผลิตภัณฑ์มีแนวโน้มที่จะสึกหรอหรือกะเทาะกันได้ง่าย จึงควรใช้งานร่วมกับวัสดุประเภทอื่น

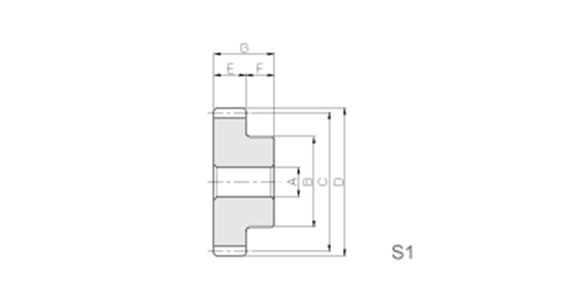

Drawing

รายละเอียดจำเพาะของสินค้า

ลักษณะภายนอก

รายละเอียดจำเพาะทั่วไป
Class ความแม่นยำ	JIS B 1702-1 คลาส N9 (*1)	วัสดุ	MC901
พื้นที่หน้าตัดอ้างอิงของเฟือง	ปกติ	กระบวนการชุบผิว	ไม่มี
โครง	เฟืองมาตรฐาน	พื้นผิวแฟลงค์ของฟัน	ขึ้นรูปด้วยเครื่องมิลลิ่ง
แรงดันปกติ	20°	พื้นที่หน้าตัดอ้างอิงของเฟือง	รู
มุมเฉียง	45°	การปรับแต่งเพิ่มเติม	เป็นไปได้

สินค้านี้มีค่ากำหนดเกรดความแม่นยำ "เทียบเท่ากับ" JIS B 1702 คลาส 5 รุ่นก่อนหน้า

ตารางแสดงมาตรฐาน

แค็ตตาล็อก สัญลักษณ์	โมดูล	จำนวนฟัน	เฉียง ทิศทาง	รูปทรง	เส้นผ่านศูนย์กลางรู A	เส้นผ่านศูนย์กลางบอส B	วงกลมอ้างอิง เส้นผ่านศูนย์กลาง C	วงกลมปลายฟัน เส้นผ่านศูนย์กลาง D	ความกว้างฟัน E	ดุม ความยาว F	ความยาวโดยรวม G	ค่าพิกัดความเผื่อ ความแข็งแรงของแฟลงค์ของฟัน (kgf ⋅ m)	แบ็คแลช/ระยะฟรี ขีดจำกัดบน (มม.)	น้ำหนัก (กก.)
PN1.5-10R	1.5	10	R	S1	6	16	21.21	24.21	15	10	25	0.029	0.38	0.0077
PN1.5-10L	1.5	10	L	S1	6	16	21.21	24.21	15	10	25	0.029	0.38	0.0077
PN1.5-13R	1.5	13	R	S1	8	23	27.58	30.58	15	10	25	0.063	0.38	0.014
PN1.5-13L	1.5	13	L	S1	8	23	27.58	30.58	15	10	25	0.063	0.38	0.014
PN1.5-15R	1.5	15	R	S1	8	25	31.82	34.82	15	10	25	0.096	0.38	0.018
PN1.5-15L	1.5	15	L	S1	8	25	31.82	34.82	15	10	25	0.095	0.38	0.018
PN1.5-20R	1.5	20	R	S1	10	30	42.43	45.43	15	10	25	0.22	0.38	0.031
PN1.5-20L	1.5	20	L	S1	10	30	42.43	45.43	15	10	25	0.22	0.38	0.031
PN2-10R	2	10	R	S1	10	22	28.28	32.28	20	15	35	0.068	0.42	0.018
PN2-10L	2	10	L	S1	10	22	28.28	32.28	20	15	35	0.068	0.42	0.018
PN2-13R	2	13	R	S1	10	30	36.77	40.77	20	15	35	0.14	0.42	0.034
PN2-13L	2	13	L	S1	10	30	36.77	40.77	20	15	35	0.14	0.42	0.034
PN2-15R	2	15	R	S1	10	35	42.43	46.43	20	15	35	0.22	0.42	0.046
PN2-15L	2	15	L	S1	10	35	42.43	46.43	20	15	35	0.22	0.42	0.046
PN2-20R	2	20	R	S1	12	45	56.57	60.57	20	15	35	0.49	0.44	0.081
PN2-20L	2	20	L	S1	12	45	56.57	60.57	20	15	25	0.49	0.44	0.081
PN2.5-10R	2.5	10	R	S1	10	26	35.36	40.36	22	16	38	0.13	0.44	0.031
PN2.5-10L	2.5	10	L	S1	10	26	35.36	40.36	22	16	38	0.13	0.44	0.031
PN2.5-13R	2.5	13	R	S1	12	35	45.96	50.96	22	16	38	0.27	0.44	0.055
PN2.5-13L	2.5	13	L	S1	12	35	45.96	50.96	22	16	38	0.27	0.44	0.055
PN2.5-15R	2.5	15	R	S1	12	40	53.03	58.03	22	16	38	0.41	0.46	0.075
PN2.5-15L	2.5	15	L	S1	12	40	53.03	58.03	22	16	38	0.41	0.46	0.075
PN2.5-20R	2.5	20	R	S1	12	60	70.71	75.71	22	16	38	0.92	0.46	0.15
PN2.5-20L	2.5	20	L	S1	12	60	70.71	75.71	22	16	38	0.92	0.46	0.15
PN3-10R	3	10	R	S1	12	34	42.43	48.43	25	18	43	0.22	0.52	0.054
PN3-10L	3	10	L	S1	12	34	42.43	48.43	25	18	43	0.22	0.52	0.054
PN3-13R	3	13	R	S1	15	45	55.15	61.15	25	18	43	0.46	0.54	0.094
PN3-13L	3	13	L	S1	15	45	55.15	61.15	25	18	43	0.46	0.54	0.094
PN3-15R	3	15	R	S1	15	50	63.64	69.64	25	18	43	0.69	0.54	0.12
PN3-15L	3	15	L	S1	15	50	63.64	69.64	25	18	43	0.69	0.54	0.12
PN3-20R	3	20	R	S1	15	60	84.85	90.85	25	18	43	1.53	0.54	0.21
PN3-20L	3	20	L	S1	15	60	84.85	90.85	25	18	43	1.53	0.54	0.21

* ลิงก์กับแผนภูมิเส้นผ่านศูนย์กลางภายนอก

ตัวอย่างการใช้งาน

วิธีการใช้งานและตัวอย่างการใช้งาน

สำหรับอุตสาหกรรมทั่วไป

คำเตือน / ข้อห้าม

1. วัสดุของเฟืองพลาสติกจะขยายและหดตามอุณหภูมิและความชื้น และขนาด เช่น เส้นผ่านศูนย์กลางรู (H8 เมื่อผลิต) เส้นผ่านศูนย์กลางปลาย ระยะคลอนแบ็คแลชจะเปลี่ยน โปรดตรวจสอบ "การออกแบบเฟืองพลาสติก" ในส่วนข้อมูลทางเทคนิคของเฟืองเพื่อศึกษาดู
2. การใช้วัสดุเดียวสำหรับเฟืองสกรูอาจทำให้สึกหรอและกะเทาะ จึงแนะนำให้ใช้วัสดุหลายแบบ
3. แรงบิดรับได้ที่แสดงด้านบนเป็นค่าอ้างอิงที่คำนวณภายใต้สภาพการใช้งานโดยไม่มีปัจจัยกำหนดตายตัว โปรดดูรายละเอียดข้อควรระวัง
4. ระยะคลอนแบ็คแลชที่แสดงด้านบนเป็นระยะคลอนแบ็คแลชทั่วไปเมื่อประกอบด้วยหมายเลขชิ้นส่วนที่ค่าทฤษฎี
5. เมื่อใช้สำหรับเพลามีสกรู (เฟืองสกรู) จะได้แนววนเฉียงผสมไปในทิศทางเดียวกัน (ขวาและขวาหรือซ้ายและซ้าย) และเมื่อใช้สำหรับเพลาขยาย (เฟืองเฉียง) ก็จะได้แนววนเฉียงผสมคนละทิศทาง (ขวาและซ้าย)

ข้อควรระวังในการปรับแต่งเพิ่มเติม

1. สำหรับการปรับแต่งเฟืองสกรู จำเป็นต้องทำเครื่องหมาย "ข้อควรระวังในการปรับแต่งเพิ่มเติม" ในข้อควรระวังเพื่อความปลอดภัยก่อนทำการปรับแต่ง
2. โปรดละเว้นจากการแปรรูปเพื่อลดความกว้างของฟันให้แคบลงเพราะจะส่งผลกระทบต่อความละเอียดและความแข็งแรงของเฟือง
3. เฟืองพลาสติกเป็นสินค้าที่ได้รับผลกระทบจากอุณหภูมิและความชื้นได้ง่าย โปรดทราบว่าอาจมีการเปลี่ยนแปลงขนาดหลังจากแปรรูป
