เฟืองเฉียงสแตนเลส
แบรนด์ :
KOHARA GEAR INDUSTRY
ข้อควรระวัง
รายละเอียดสินค้า
เฟืองเกลียวสแตนเลสมีแนวโน้มที่จะสึกหรอและกะเทาะได้ง่าย จึงแนะนำให้ใช้วัสดุหลายแบบผสมกัน
Drawing
Drawing ระบุขนาด
รายละเอียดจำเพาะของสินค้า

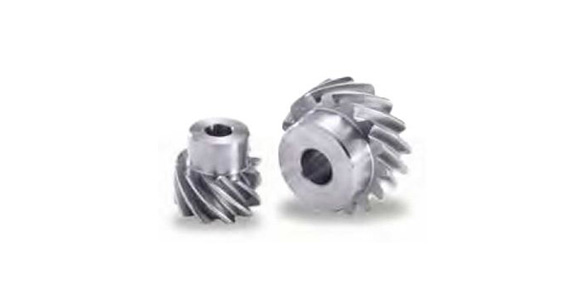

ลักษณะภายนอก
| รายละเอียดจำเพาะทั่วไป | |||
|---|---|---|---|
| Class ความแม่นยำ | JIS B 1702-1 คลาส N9 (*1) | วัสดุ | SUS303 |
| พื้นที่หน้าตัดอ้างอิงของเฟือง | ปกติ | กระบวนการชุบผิว | ไม่มี |
| โครง | เฟืองมาตรฐาน | พื้นผิวแฟลงค์ของฟัน | ขึ้นรูปด้วยเครื่องมิลลิ่ง |
| แรงดันปกติ | 20° | พื้นที่หน้าตัดอ้างอิงของเฟือง | รู (H7) |
| มุมเฉียง | 45° | การปรับแต่งเพิ่มเติม | เป็นไปได้ |
(*1) JIS B 1702 คลาส 5 รุ่นก่อน
ตารางแสดงมาตรฐาน
| รหัสสินค้า | โมดูล | จำนวนฟัน | ทิศทางเฉียง | รูปทรง | เส้นผ่านศูนย์กลางรู A | เส้นผ่านศูนย์กลางบอส B | เส้นผ่านศูนย์กลางอ้างอิง C | เส้นผ่านศูนย์กลางของปลาย D | ความกว้างฟัน E | ความยาวบอส F | ความยาวโดยรวม G | ความแข็งแรงของแฟลงค์ของฟันที่รับได้ (kgf ⋅ m) | แบ็คแลช/ระยะฟรี ขีดจำกัดล่าง (มม.) | แบ็คแลช/ระยะฟรี ขีดจำกัดบน (มม.) | น้ำหนัก (กก.) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUN1-13R | 1 | 13 | R | S1 | 6 | 15 | 18.38 | 20.38 | 10 | 10 | 20 | 0.019 | 0.08 | 0.18 | 0.030 |
| SUN1-13L | 1 | 13 | L | S1 | 6 | 15 | 18.38 | 20.38 | 10 | 10 | 20 | 0.019 | 0.08 | 0.18 | 0.030 |
| SUN1-15R | 1 | 15 | R | S1 | 6 | 18 | 21.21 | 23.21 | 10 | 10 | 20 | 0.029 | 0.08 | 0.18 | 0.043 |
| SUN1-15L | 1 | 15 | L | S1 | 6 | 18 | 21.21 | 23.21 | 10 | 10 | 20 | 0.029 | 0.08 | 0.18 | 0.043 |
| SUN1.5-10R | 1.5 | 10 | R | S1 | 8 | 16 | 21.21 | 24.21 | 15 | 10 | 25 | 0.029 | 0.08 | 0.20 | 0.047 |
| SUN1.5-10L | 1.5 | 10 | L | S1 | 8 | 16 | 21.21 | 24.21 | 15 | 10 | 25 | 0.029 | 0.08 | 0.20 | 0.047 |
| SUN1.5-13R | 1.5 | 13 | R | S1 | 10 | 23 | 27.58 | 30.58 | 15 | 10 | 25 | 0.063 | 0.10 | 0.22 | 0.087 |
| SUN1.5-13L | 1.5 | 13 | L | S1 | 10 | 23 | 27.58 | 30.58 | 15 | 10 | 25 | 0.063 | 0.10 | 0.22 | 0.087 |
| SUN1.5-15R | 1.5 | 15 | R | S1 | 10 | 25 | 31.82 | 34.82 | 15 | 10 | 25 | 0.095 | 0.10 | 0.22 | 0.12 |
| SUN1.5-15L | 1.5 | 15 | L | S1 | 10 | 25 | 31.82 | 34.82 | 15 | 10 | 25 | 0.095 | 0.10 | 0.22 | 0.12 |
| SUN1.5-20R | 1.5 | 20 | R | S1 | 12 | 30 | 42.43 | 45.43 | 15 | 10 | 25 | 0.22 | 0.10 | 0.22 | 0.20 |
| SUN1.5-20L | 1.5 | 20 | L | S1 | 12 | 30 | 42.43 | 45.43 | 15 | 10 | 25 | 0.22 | 0.10 | 0.22 | 0.20 |
| SUN2-10R | 2 | 10 | R | S1 | 12 | 22 | 28.28 | 32.28 | 20 | 15 | 35 | 0.068 | 0.10 | 0.22 | 0.11 |
| SUN2-10L | 2 | 10 | L | S1 | 12 | 22 | 28.28 | 32.28 | 20 | 15 | 35 | 0.068 | 0.10 | 0.22 | 0.11 |
| SUN2-13R | 2 | 13 | R | S1 | 12 | 30 | 36.77 | 40.77 | 20 | 15 | 35 | 0.14 | 0.12 | 0.26 | 0.22 |
| SUN2-13L | 2 | 13 | L | S1 | 12 | 30 | 36.77 | 40.77 | 20 | 15 | 35 | 0.14 | 0.12 | 0.26 | 0.22 |
| SUN2-15R | 2 | 15 | R | S1 | 12 | 35 | 42.43 | 46.43 | 20 | 15 | 35 | 0.22 | 0.12 | 0.26 | 0.30 |
| SUN2-15L | 2 | 15 | L | S1 | 12 | 35 | 42.43 | 46.43 | 20 | 15 | 35 | 0.22 | 0.12 | 0.26 | 0.30 |
| SUN2-20R | 2 | 20 | R | S1 | 15 | 45 | 56.57 | 60.57 | 20 | 15 | 35 | 0.49 | 0.12 | 0.26 | 0.53 |
| SUN2-20L | 2 | 20 | L | S1 | 15 | 45 | 56.57 | 60.57 | 20 | 15 | 35 | 0.49 | 0.12 | 0.26 | 0.53 |
| SUN2.5-10R | 2.5 | 10 | R | S1 | 12 | 26 | 35.36 | 40.36 | 22 | 16 | 38 | 0.13 | 0.12 | 0.24 | 0.20 |
| SUN2.5-10L | 2.5 | 10 | L | S1 | 12 | 26 | 35.36 | 40.36 | 22 | 16 | 38 | 0.13 | 0.12 | 0.24 | 0.20 |
| SUN2.5-13R | 2.5 | 13 | R | S1 | 15 | 35 | 45.96 | 50.96 | 22 | 16 | 38 | 0.27 | 0.14 | 0.28 | 0.35 |
| SUN2.5-13L | 2.5 | 13 | L | S1 | 15 | 35 | 45.96 | 50.96 | 22 | 16 | 38 | 0.27 | 0.14 | 0.28 | 0.35 |
| SUN2.5-15R | 2.5 | 15 | R | S1 | 15 | 40 | 53.03 | 58.03 | 22 | 16 | 38 | 0.41 | 0.14 | 0.28 | 0.48 |
| SUN2.5-15L | 2.5 | 15 | L | S1 | 15 | 40 | 53.03 | 58.03 | 22 | 16 | 38 | 0.41 | 0.14 | 0.28 | 0.48 |
| SUN2.5-20R | 2.5 | 20 | R | S1 | 20 | 60 | 70.71 | 75.71 | 22 | 16 | 38 | 0.92 | 0.14 | 0.28 | 0.93 |
| SUN2.5-20L | 2.5 | 20 | L | S1 | 20 | 60 | 70.71 | 75.71 | 22 | 16 | 38 | 0.92 | 0.14 | 0.28 | 0.93 |
| SUN3-10R | 3 | 10 | R | S1 | 15 | 34 | 42.43 | 48.43 | 25 | 18 | 43 | 0.22 | 0.12 | 0.26 | 0.34 |
| SUN3-10L | 3 | 10 | L | S1 | 15 | 34 | 42.43 | 48.43 | 25 | 18 | 43 | 0.22 | 0.12 | 0.26 | 0.34 |
| SUN3-13R | 3 | 13 | R | S1 | 20 | 45 | 55.15 | 61.15 | 25 | 18 | 43 | 0.46 | 0.14 | 0.32 | 0.58 |
| SUN3-13L | 3 | 13 | L | S1 | 20 | 45 | 55.15 | 61.15 | 25 | 18 | 43 | 0.46 | 0.14 | 0.32 | 0.58 |
| SUN3-15R | 3 | 15 | R | S1 | 20 | 50 | 63.64 | 69.64 | 25 | 18 | 43 | 0.69 | 0.14 | 0.32 | 0.79 |
| SUN3-15L | 3 | 15 | L | S1 | 20 | 50 | 63.64 | 69.64 | 25 | 18 | 43 | 0.69 | 0.14 | 0.32 | 0.79 |
| SUN3-20R | 3 | 20 | R | S1 | 20 | 60 | 84.85 | 90.85 | 25 | 18 | 43 | 1.53 | 0.14 | 0.32 | 1.39 |
| SUN3-20L | 3 | 20 | L | S1 | 20 | 60 | 84.85 | 90.85 | 25 | 18 | 43 | 1.53 | 0.14 | 0.32 | 1.39 |
ลิงก์กับ Drawing ระบุขนาด
คำเตือน / ข้อห้าม
คำเตือน / ข้อห้าม
- 1. การใช้วัสดุเดียวกับเฟืองสกรูอาจทำให้สึกหรอและกะเทาะ จึงแนะนำให้ใช้วัสดุหลายแบบผสมกัน
- 2. แรงบิดรับได้ที่แสดงด้านบนเป็นค่าอ้างอิงที่คำนวณภายใต้สภาพการใช้งานโดยไม่มีปัจจัยกำหนดตายตัว โปรดดูรายละเอียดข้อควรระวัง
- 3. ระยะคลอนแบ็คแลชที่แสดงด้านบนเป็นระยะคลอนแบ็คแลชทั่วไปเมื่อประกอบด้วยหมายเลขชิ้นส่วนที่ค่าทฤษฎี
- 4. เมื่อใช้สำหรับเพลามีสกรู (เฟืองสกรู) จะได้แนววนเฉียงผสมไปในทิศทางเดียวกัน (ขวาและขวาหรือซ้ายและซ้าย) และเมื่อใช้สำหรับเพลาขยาย (เฟืองเฉียง) ก็จะได้แนววนเฉียงผสมคนละทิศทาง (ขวาและซ้าย)
- 5. ค่าพิกัดความเผื่อเส้นผ่านศูนย์กลางรู ø4 หรือน้อยกว่า (เส้นผ่านศูนย์กลาง 4 มม.) คือ H8 นอกจากนี้ หากเส้นผ่านศูนย์กลางรู ø5 (เส้นผ่านศูนย์กลาง 5 มม.) หรือ ø6 (เส้นผ่านศูนย์กลาง 6 มม.) และความยาวรู (ความยาวรวม) มากกว่าเส้นผ่านศูนย์กลางรูเกิน 3 เท่า ค่าพิกัดความเผื่อก็จะเป็น H8 เช่นกัน
ข้อควรระวังในการปรับแต่งเพิ่มเติม
- 1. สำหรับการปรับแต่งเฟืองสกรู จำเป็นต้องทำเครื่องหมาย "ข้อควรระวังในการปรับแต่งเพิ่มเติม" ในข้อควรระวังเพื่อความปลอดภัยก่อนทำการปรับแต่ง
- 2. โปรดละเว้นจากการแปรรูปเพื่อลดความกว้างของฟันให้แคบลงเพราะจะส่งผลกระทบต่อความละเอียดและความแข็งแรงของเฟือง
