ตัวล็อคโซลินอยด์ LE-30-10

ข้อควรระวัง
รายละเอียดสินค้า
· ตัวล็อคไฟฟ้าแบบโซลินอยด์ที่จะล็อคเมื่อเดินกระแสไฟ (แบบล็อคเมื่อมีไฟฟ้าผ่าน)
[คุณสมบัติ]
· ติดตั้งกลไกเปิดล็อคฉุกเฉินได้
· โครงสร้างหลัก (แบบล็อคอัตโนมัติ)
· สำหรับติดตั้งทั้งด้านหน้าและด้านหลัง (ให้ถอดที่ปิดออกก่อนที่จะติดตั้งด้านหน้า)
· รวมฝาครอบป้องกัน (ถอดออกได้)
· รวมอุปกรณ์ปลดล็อคฉุกเฉินโดยเฉพาะ และสวิตช์ตรวจสอบการล็อค / ปลดล็อค
[การใช้งาน]
· ช่องส่งของและอุปกรณ์ประเภทต่างๆ
ติดตั้งกลไกเปิดล็อคฉุกเฉินได้
น้ำหนักสินค้า (ก.)
พิกัดแรงดันไฟฟ้า: 24 V DC ±5%
พลังงานที่บริโภค: 9.5 W
กระแสไฟฟ้าที่บริโภค: 396 mA
วัฏจักรการทำงาน: 100% (แรงขับต่อเนื่อง)
ตัวล็อคไฟฟ้าแบบโซลินอยด์ที่ปลดล็อคโดยใช้การ ON แหล่งจ่ายไฟ (แบบคลายล็อคเมื่อมีไฟฟ้าผ่าน)
แรงดึงสลัก (ในตอนที่เป็นแบบขนาน): 2.94 N
แรงกดสลัก (ในตอนที่เป็นแบบขนาน): 3.72 N
ล็อคสำหรับการปลดล็อคฉุกเฉิน: T750
พิกัดสวิตช์ตรวจสอบ (โหลดความต้านทานไฟฟ้า) 125 V AC, 1 A / 30 V DC, 0.5 A
· อุณหภูมิแวดล้อมใช้งาน: -5 ถึง + 40°C (ไม่เป็นน้ำแข็ง)
ความชื้นโดยรอบที่ใช้: ต่ำกว่า 85% RH (ไม่เกิดการควบแน่น)

ลักษณะภายนอกของ LE-30-10

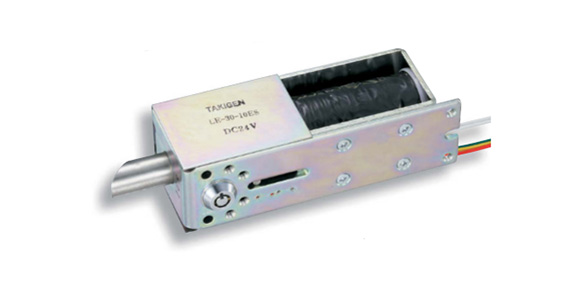

ลักษณะภายนอกของ LE-30-10-ES

ลักษณะภายนอกของกุญแจหมายเลข T750

ตัวอย่างการการใช้งาน LE-30-10-E/ES

Drawing ระบุขนาดตัวล็อคโซลินอยด์
| หมายเลขผลิตภัณฑ์ | หมายเหตุ |
|---|---|
| LE-30-10 | ตัวเครื่องหลักเท่านั้น |
| LE-30-10-E | พร้อมอุปกรณ์ปลดล็อคฉุกเฉิน |
| LE-30-10-S | พร้อมสวิตช์ตรวจสอบการล็อค / ปลดล็อค |
| LE-30-10-ES | พร้อมอุปกรณ์ปลดล็อคฉุกเฉิน, สวิตช์ตรวจสอบการใส่กุญแจ / ปลดล็อค |
