มือจับกันน้ำ A-140
แบรนด์ :
TAKIGEN
ข้อควรระวัง
รายละเอียดสินค้า
มือจับกันน้ำแบบมีล็อค
[คุณสมบัติ]
· ตัว ล็อค มาพร้อมกับ กุญแจ กลับด้านได้ รุ่น TAK60 ที่เป็น มาตรฐาน (A-140-TAK60) พร้อมบานประตูหน้าต่าง ป้องกันฝุ่นละออง เพื่อความสามารถในการใช้งานสูง
· โอริง ริงคู่และ บรรจุภัณฑ์ เบาะนั่งเพื่อ เสริมแรง กันน้ำ (A-140-1 ถึง 3)
·แบบใช้ได้ทั้งซ้ายและขวา
· วัสดุ: สังกะสีอัลลอยด์ (ZDC)
· พื้นผิว การขัดเงา: ชุบผิวโครเมี่ยม (mzcr)
· อุปกรณ์เสริม: น็อต และ สกรู ขนาดใหญ่ 2 ปุ่ม
[การใช้งาน]
· ตู้กลางแจ้ง ตู้จ่ายกระแสไฟฟ้า และแผง อุปกรณ์ควบคุม
ประเภทซ้ายและขวา

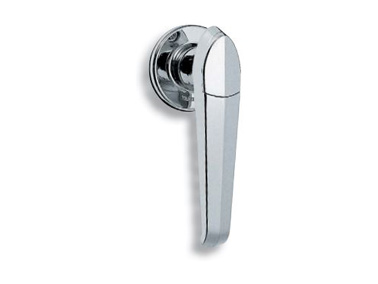

ลักษณะภายนอก A-140-1-1
ลักษณะภายนอก A-140-2-1
ลักษณะภายนอก A-140-6-1

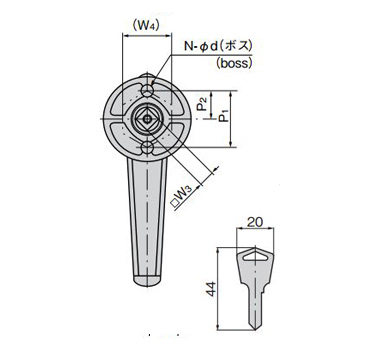

Drawing ระบุขนาด ซีรีส์ A-140

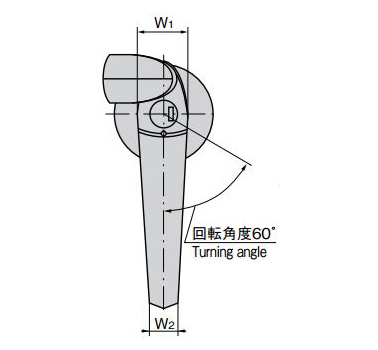

- * มุมหมุน 60 °
Drawing ระบุขนาด ซีรีส์ A-140
Drawing ระบุขนาด ซีรีส์ A-140
| หมายเลขผลิตภัณฑ์ | L | W1 | W2 | □W3 | (W4) | (H1) | H2 | H3 | H4 | H5 | (H6) | P1 | P2 | ⌀D | ød | (M) | N | ความหนาของแผงสูงสุดที่ใช้งานได้ | น้ำหนักสินค้า (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-140-1 | 152 | 30 | 16 | 10 | 35 | 50 | 6 | 22 | 22.5 | 8 | 26 | 40 | 60 | 8 | M22 | 2 | 8.5 | 460 | |
| A-140-2 | 120 | 24 | 14 | 8 | 30 | 43 | 5 | 12 | 14.3 | 5 | 24 | 32 | 48 | 7 | 5.5 | 275 | |||
| A-140-3 | 102 | 23 | 12 | 38.5 | 9 | 14.8 | 21.5 | 45 | 220 | ||||||||||
| A-140-4 | 90 | 20 | 13 | 27 | 42 | 12.5 | 11.3 | 3 | 25 | 15 | 38 | 3 | M18 | 1 | 4 | 160 | |||
| A-140-5 | 80 | ||||||||||||||||||
| A-140-6 | 70 |
การทดสอบความแข็งแรงของมือจับ ตัวล็อค ฯลฯ
A-140-1
การทดสอบความแข็งแรงของมือจับ/ตัวล็อค ฯลฯ
| ชื่อ | ทิศทางโหลด | โหลดความต้านทาน N |
|---|---|---|
| มือจับ | (A) ความตึง | 980 |
| (B) ความดัน | ||
| (C) แนวตั้ง | ||
| ล็อค | (D) บิด | 490 |
| ส่วนการติดตั้งแผ่นสต๊อปเปอร์ | (E) ความตึง |
