บานพับแบบแบนวันทัช สำหรับประตูบานบน B-38
แบรนด์ :
TAKIGEN
ข้อควรระวัง
รายละเอียดสินค้า
แขนคํ้าสําหรับประตูที่ล็อคด้วยลูกเหล็กกล้าและสปริงแผ่น
[คุณสมบัติ]
·มีทั้งแบบขวา และแบบซ้าย
· ล็อคพร้อมลูกเหล็กกล้าและสปริงแผ่น
· วัสดุ: แผ่นเหล็กรีดเย็น (SPCC)
· การจัดการผิวหน้า: ชุบโครเมียม (MFCr)
[การใช้งาน]
· เครื่องมือวัด สื่อสาร
ล็อคพร้อมลูกเหล็กกล้าและสปริงแผ่น

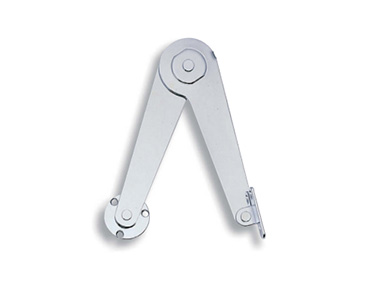

ลักษณะภายนอกของ B-38-1-R
ลักษณะภายนอกของ B-38-3-L
Drawing ระบุขนาดของ B-38-1-R

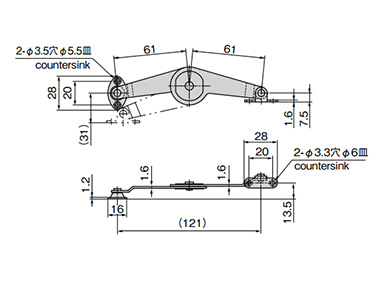

Drawing ระบุขนาดของ B-38-2-R
Drawing ระบุขนาดของ B-38-3-R
ตัวอย่างการทำงานของ B-38-1-R สำหรับอ้างอิง
- *จุดพีวอท A จุดพีวอทที่บานประตูเปิด มุมที่เปิดจะต่างกันไป ขึ้นอยู่กับตำแหน่งของจุดพีวอทนี้
| หมายเลขผลิตภัณฑ์ | หมายเหตุ | น้ำหนักสินค้า (ก.) |
|---|---|---|
| B-38-1-L | ประเภทซ้าย | 125 |
| B-38-1-R | แบบขวา | 125 |
| B-38-2-L | ประเภทซ้าย | 50 |
| B-38-2-R | แบบขวา | 50 |
| B-38-3-L | ประเภทซ้าย | 35 |
| B-38-3-R | แบบขวา | 35 |
