บานพับแบบ Free-Stop สแตนเลส B-1470

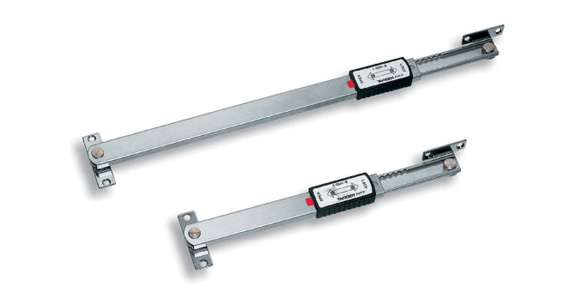

ลักษณะภายนอกของ B-1470-1, B-1470-3

Drawing ระบุขนาดของ B-1470

ตัวอย่างการทำงานสำหรับอ้างอิง (จุดพีวอท A จุดพีวอทที่ประตูเปิด มุมที่ประตูเปิดจะต่างกันไปตามจุดพีวอทนี้)

ตัวอย่างการใช้งาน (สามารถยึดประตูได้โดยการเลื่อนคันโยกประมาณ 15 มม. ที่ตำแหน่งหยุดประตู)

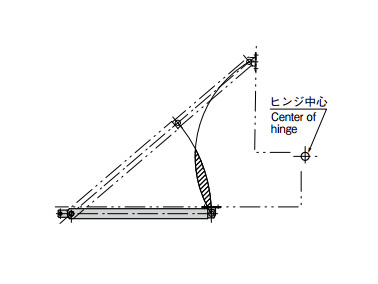

ตัวอย่างการใช้งานสำหรับอ้างอิง (พื้นที่ติดตั้งบานประตูถูกหักลบออกจากค่าต่ำสุด ขึ้นอยู่กับจุดกึ่งกลางของบานพับประตู วิถีของแขนคํ้าสําหรับประตูอาจน้อยกว่าค่าต่ำสุดของแขนคํ้าสําหรับประตู การออกแบบต้องได้รับการตรวจสอบ)
