บานพับสแตนเลสแบบวันทัช B-1223

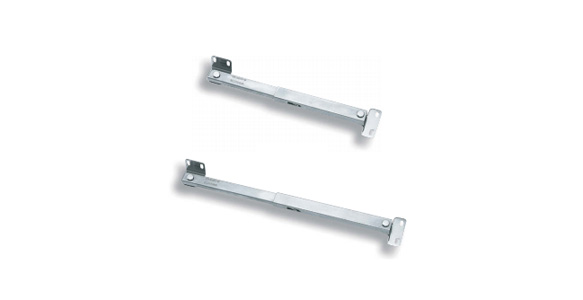

ลักษณะภายนอกของ B-1223-12-R, B-1223-11-R

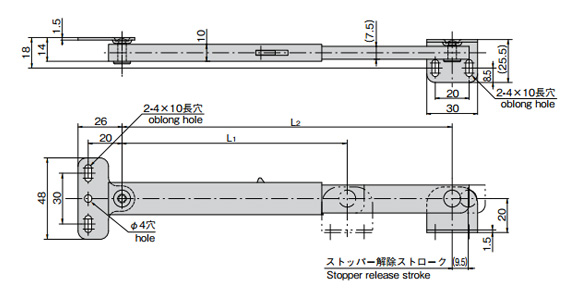

Drawing ระบุขนาดของ B-1223 (สำหรับด้านขวา)

ตัวอย่างการใช้งาน B-1223 สำหรับอ้างอิง (พื้นที่ติดตั้งบานประตูถูกหักลบออกจากค่าต่ำสุด ขึ้นอยู่กับจุดกึ่งกลางของบานพับประตู วิถีของแขนคํ้าสําหรับประตูอาจน้อยกว่าค่าต่ำสุดของแขนคํ้าสําหรับประตู

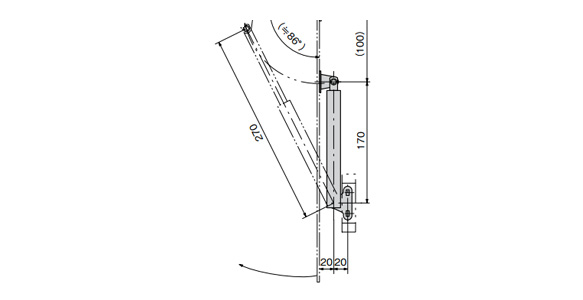

ตัวอย่างการทำงานของ B-1223 สำหรับอ้างอิง *มุมเปิดจะต่างกันไป ขึ้นอยู่กับจุดพีวอทนี้
