บานพับแบบ Free-Stop สแตนเลส B-1571
แบรนด์ :
TAKIGEN
ข้อควรระวัง
รายละเอียดสินค้า
บานพับพร้อมสต็อปเปอร์นิรภัยชนิดกลไกวงล้อ
[คุณสมบัติ]
· ด้วยการทำงานของสต็อปเปอร์นิรภัยชนิดกลไกวงล้อ แม้ว่าคุณจะปล่อยมือออกขณะเปิดประตูบานบน บานประตูก็จะกลับไปที่ตำแหน่งเดิม
· โครงสร้างสแตนเลส ทนการกัดกร่อนดีเยี่ยม
· วัสดุ : แผ่นสแตนเลส (SUS304)
·ผิวสำเร็จ: ขัดเงา
· โหลดที่รองรับได้: 490 N
[การใช้งาน]
· แผงควบคุมแบบโต๊ะ ประตูบานบน
ด้วยการทำงานของสต็อปเปอร์นิรภัยชนิดกลไกวงล้อ แม้ประตูบานบนจะถูกเปิดออกเพียงส่วนหนึ่ง บานประตูก็จะถูกยึดอยู่กับที่
ลักษณะภายนอกของ B-1571-1

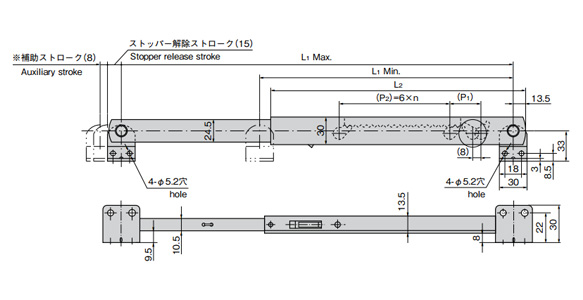

Drawing ระบุขนาดของซีรีส์ B-1571
ตัวอย่างการใช้งานสำหรับอ้างอิง ตัวอย่างการทำงานสำหรับอ้างอิง
ตัวอย่าง การใช้สำหรับอ้างอิง
พื้นที่ติดตั้งบานประตูถูกลบออกจากค่าต่ำสุด
- *ขึ้นอยู่กับจุดกึ่งกลางของบานพับประตู วิถีของแขนคํ้าสําหรับประตูอาจน้อยกว่าค่าต่ำสุดของแขนคํ้าสําหรับประตู แนะนำให้ตรวจสอบการออกแบบ

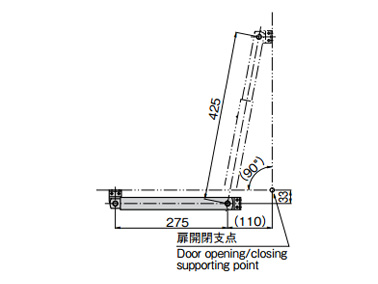

ตัวอย่างการทำงานสำหรับอ้างอิง
มุมเปิดจะเปลี่ยนไป ขึ้นอยู่กับตำแหน่งของจุดพีวอทที่ประตูเปิด
- *เกี่ยวกับกลไกวงล้อ: ตั้งความยาวบานพับ L1 ให้ขนาดน้อยกว่านี้เมื่อปิดที่ขนาดเท่านี้ขึ้นไป กลไกวงล้อจะไม่ทำงาน

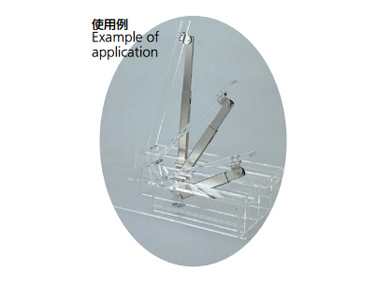

ตัวอย่างการใช้งาน
| หมายเลขผลิตภัณฑ์ | L1 สูงสุด | L1 ต่ำสุด | L2 | (P1) | (P2) | n | น้ำหนักสินค้า (ก.) |
|---|---|---|---|---|---|---|---|
| B-1571-1 | 425 | 275 | 276.5 | 34 | 120 | 20 | 550 |
| B-1571-2 | 345 | 225 | 229.5 | 41 | 84 | 14 | 480 |
| B-1571-3 | 245 | 175 | 179.5 | 33 | 42 | 7 | 395 |
