พร็อกซิมิตี้เซนเซอร์ สเตนเลสตัวเครื่อง [E2EF]
แบรนด์ :
OMRON
ข้อควรระวัง
รายละเอียดสินค้า
[คุณสมบัติ]
· พร็อกซิมิตี้เซ็นเซอร์หัวโลหะ "ระยะไกล" ที่ทนต่อสภาพแวดล้อมแบบสมบุกสมบัน ซึ่งชิ้นงานอาจถูกับเซ็นเซอร์ได้
· บอดี้สแตนเลสล้วน
· การตรวจจับระยะไกลในระดับเดียวกันหรือดีกว่าพร็อกซิมิตี้เซ็นเซอร์หัวเรซิ่น
· ทนการเสียดสีได้ดีกว่าพร็อกซิมิตี้เซ็นเซอร์หัวเรซิ่น 20 เท่า
· นอกจากนี้ยังมีกลุ่มสินค้าชนิดป้องกันสะเก็ดไฟเชื่อมด้วยการเคลือบฟลูออโรโพลิเมอร์ให้เลือกด้วย
· การตรวจจับเศษอะลูมิเนียม
· คอนเนคเตอร์สมาร์ทคลิกชนิดอินไลน์แบบต่าง ๆ
Drawing ระบุขนาดของ OMRON พร็อกซิมิตี้เซนเซอร์
หน่วยหลักของ OMRON พร็อกซิมิตี้เซนเซอร์

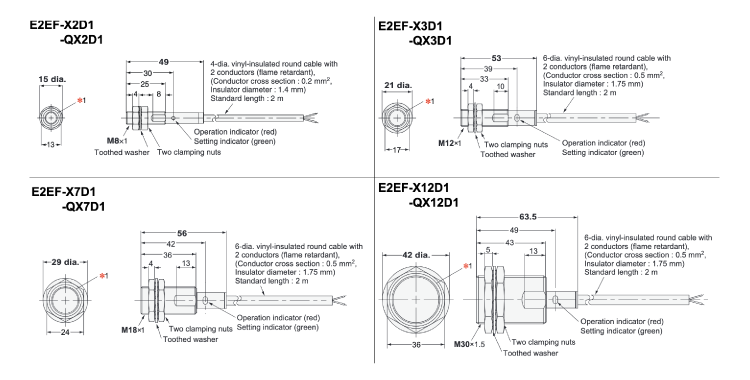

พร็อกซิมิตี้เซนเซอร์ ชนิดสายไฟออกด้านข้าง

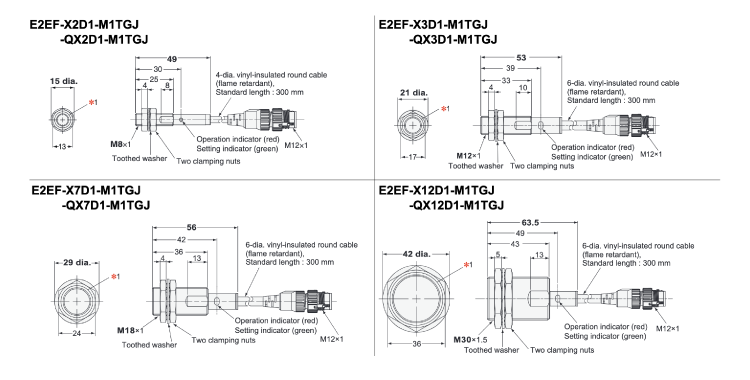

พร็อกซิมิตี้เซนเซอร์ ชนิดตัวเชื่อมต่อ SmartClick
ตารางข้อมูลจำเพาะของ OMRON พร็อกซิมิตี้เซนเซอร์
ค่าการประเมิน/ประสิทธิภาพของ OMRON พร็อกซิมิตี้เซนเซอร์
| รูปแบบของพร็อกซิมิตี้เซนเซอร์ | รูปแบบของพร็อกซิมิตี้เซนเซอร์ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| รุ่น E2EF- X2D1 (-M1TGJ) | รุ่น E2EF- QX2D1 (-M1TGJ) | รุ่น E2EF- X3D1 (-M1TGJ) | รุ่น E2EF- QX3D1 (-M1TGJ) | รุ่น E2EF- X7D1 (-M1TGJ) | รุ่น E2EF- QX7D1 (-M1TGJ) | รุ่น E2EF- X12D1 (-M1TGJ) | รุ่น E2EF- QX12D1 (-M1TGJ) | ||
| ขนาดของ Proximity Sensors | M8 | M12 | M18 | M30 | |||||
| แบบการป้องกัน (shield) | มีการป้องกัน (shield) | ||||||||
| ลักษณะภายนอก | ตัวเรือน สแตนเลส ทั้งหมด | เคลือบ ด้วยฟลูออรีน เรซิน | ตัวเรือน สแตนเลส ทั้งหมด | เคลือบ ด้วยฟลูออรีน เรซิน | ตัวเรือน สแตนเลส ทั้งหมด | เคลือบ ด้วยฟลูออรีน เรซิน | ตัวเรือน สแตนเลส ทั้งหมด | เคลือบ ด้วยฟลูออรีน เรซิน | |
| ระยะตรวจจับ | 2mm±10% | 3mm±10% | 7mm±10% | 12mm±10% | |||||
| ระยะที่กำหนด (Set distance) | 0 ถึง 1.4 มม. | 0 ถึง 2.1 มม. | 0 ถึง 4.9 มม. | 0 ถึง 8.4 มม. | |||||
| ฮิสเทรีซิส (Hysteresis) | ไม่เกิน 15% ของระยะการตรวจจับ | ||||||||
| วัตถุที่ตรวจจับได้ | โลหะแม่เหล็ก (โลหะที่ไม่ใช่แม่เหล็กจะลดระยะการตรวจจับ ดูหน้าที่ 3 ของแคตตาล็อกดิจิทัลสำหรับ "ข้อมูลลักษณะ") | ||||||||
| วัตถุมาตรฐานสำหรับการตรวจจับ | เหล็ก 12 x 12 x 1 มม. | เหล็ก 21 x 21 x 1 มม. | เหล็ก 30×30×1 มม. | เหล็ก 54×54×1 มม. | |||||
| ความถี่ตอบสนอง * | 200Hz | 80Hz | 100Hz | 50Hz | |||||
| แรงดันไฟฟ้าของแหล่งจ่าย | DC10 ถึง 30V (รวมการริปเปิล (pp) 10%) | ||||||||
| กระแสรั่วไหล | ไม่เกิน 0.8mA | ||||||||
| รูปแบบเอาต์พุต | โพลา (Polar) | ||||||||
| เอาต์พุตควบคุม | ความสามารถในการเปิด-ปิด | 3 ถึง 100mA | |||||||
| แรงดันตกค้าง | ไม่เกิน 3V (กระแสโหลด 100mA หรือน้อยกว่า ความยาวสายไฟ 2 ม.) | ||||||||
| ไฟแสดงสถานะ | ไฟแสดงการทำงาน (LED สีแดง), ไฟแสดงการตั้งค่า (LED สีเขียว) | ||||||||
| โหมดการทำงานของ Proximity Sensors (เมื่อวัตถุที่ตรวจจับกำลังเข้าใกล้) | NO (ปกติเปิด) | ||||||||
| วงจรป้องกัน | การดูดซับแรงดันไฟฟ้าเกิน, การป้องกันการลัดวงจรของโหลด | ||||||||
| ช่วงอุณหภูมิโดยรอบ | การทำงาน: -10 ถึง +70°C, การเก็บรักษา: -25 ถึง +70°C (แต่ไม่มีการแช่แข็งหรือการกลั่นตัว) | ||||||||
| ช่วงความชื้นโดยรอบ | ระหว่างการทำงานและการเก็บรักษา: 35 ถึง 95% RH (แต่ไม่มีการกลั่นตัว) | ||||||||
| ผลกระทบจากอุณหภูมิ | การเปลี่ยนแปลงของระยะการตรวจจับภายในช่วงอุณหภูมิ -10 ถึง +70°C อยู่ใน ±20% (อ้างอิงจากระยะการตรวจจับที่ +23°C) | ||||||||
| ผลกระทบจากแรงดันไฟฟ้า | การเปลี่ยนแปลงของระยะการตรวจจับอยู่ใน ±1% ภายในช่วงแรงดันไฟฟ้าแหล่งจ่ายที่กำหนด ±15% (อ้างอิงจากระยะการตรวจจับที่แรงดันไฟฟ้าแหล่งจ่ายที่กำหนด) | ||||||||
| ความต้านทานฉนวน | 50MΩ หรือมากกว่า (ที่ DC500V megger) ระหว่างส่วนที่มีไฟฟ้าทั้งหมดและตัวเรือน | ||||||||
| แรงดันไฟฟ้าทน | AC1,000V 50/60Hz 1 นาที ระหว่างส่วนที่มีไฟฟ้าทั้งหมดและตัวเรือน | ||||||||
| การสั่นสะเทือน (ความทนทาน) | 10 ถึง 55Hz, ความกว้างสองเท่า 1.5 มม., 2 ชั่วโมงในแต่ละทิศทาง X, Y และ Z | ||||||||
| ผลกระทบ (ความทนทาน) | 500m/s2 10 ครั้งในแต่ละทิศทาง X, Y, Z | 1,000m/s2 10 ครั้งในแต่ละทิศทาง X, Y, Z | |||||||
| โครงสร้างป้องกัน | มาตรฐาน IEC60529 ระดับ IP67 | ||||||||
| วิธีการเชื่อมต่อ Proximity Sensors | ไม่มีเครื่องหมาย: ประเภทสายไฟออก (ความยาวสายมาตรฐาน 2 ม.) ประเภท -M1TGJ: ประเภทตัวเชื่อมต่อ (ความยาวสายมาตรฐาน 300 มม.) | ||||||||
| น้ำหนัก หมายเหตุ: ในบรรจุภัณฑ์ | ประเภทสายไฟออก 2 ม. | ประมาณ 105 กรัม | ประมาณ 190 กรัม | ประมาณ 215 กรัม | ประมาณ 295 กรัม | ||||
| ประเภทตัวเชื่อมต่อ | ประมาณ 65 กรัม | ประมาณ 85 กรัม | ประมาณ 110 กรัม | ประมาณ 190 กรัม | |||||
| วัสดุของ Proximity Sensors | ตัวเรือน | สแตนเลส (SUS303) (E2EF-QX□D: เคลือบฟลูออโรเรซิน SUS303) | |||||||
| พื้นผิวตรวจจับ (ความหนา) | สแตนเลส (SUS303) (E2EF-QX□D: เคลือบฟลูออโรเรซิน SUS303) | ||||||||
| 0.2 มม. | 0.4 มม. | 0.4 มม. | 0.5 มม. | ||||||
| น็อตยึด | สแตนเลส (SUS303) (E2EF-QX□D: เคลือบฟลูออโรเรซิน SUS303) | ||||||||
| แหวนฟันเฟือง | เหล็กเคลือบสังกะสี | ||||||||
| รหัส Proximity Sensors | PVC (ทนไฟ) | ||||||||
| อุปกรณ์เสริม | คู่มือการใช้งาน | ||||||||
*ความถี่การตอบสนองของหน่วยสวิตช์ DC เป็นค่ามาตรฐานเฉลี่ย เงื่อนไขการวัดคือ: ใช้วัตถุมาตรฐานสำหรับการตรวจจับของ Proximity Sensors ระยะห่างระหว่างวัตถุที่ตรวจจับได้เท่ากับสองเท่าของระยะห่างของวัตถุมาตรฐาน และระยะที่ตั้งไว้เท่ากับ 1/2 ของระยะตรวจจับ
