พร็อกซิมิตี้เซนเซอร์ E2E ชนิดเส้นผ่านศูนย์กลางเล็ก
แบรนด์ :
OMRON
ข้อควรระวัง
รายละเอียดสินค้า
แม้จะเป็นพร็อกซิมิตี้เซ็นเซอร์ขนาดกะทัดรัดพิเศษ การติดตั้งก็ยัง "ง่าย" อย่างน่าประหลาดใจ
[คุณสมบัติ]

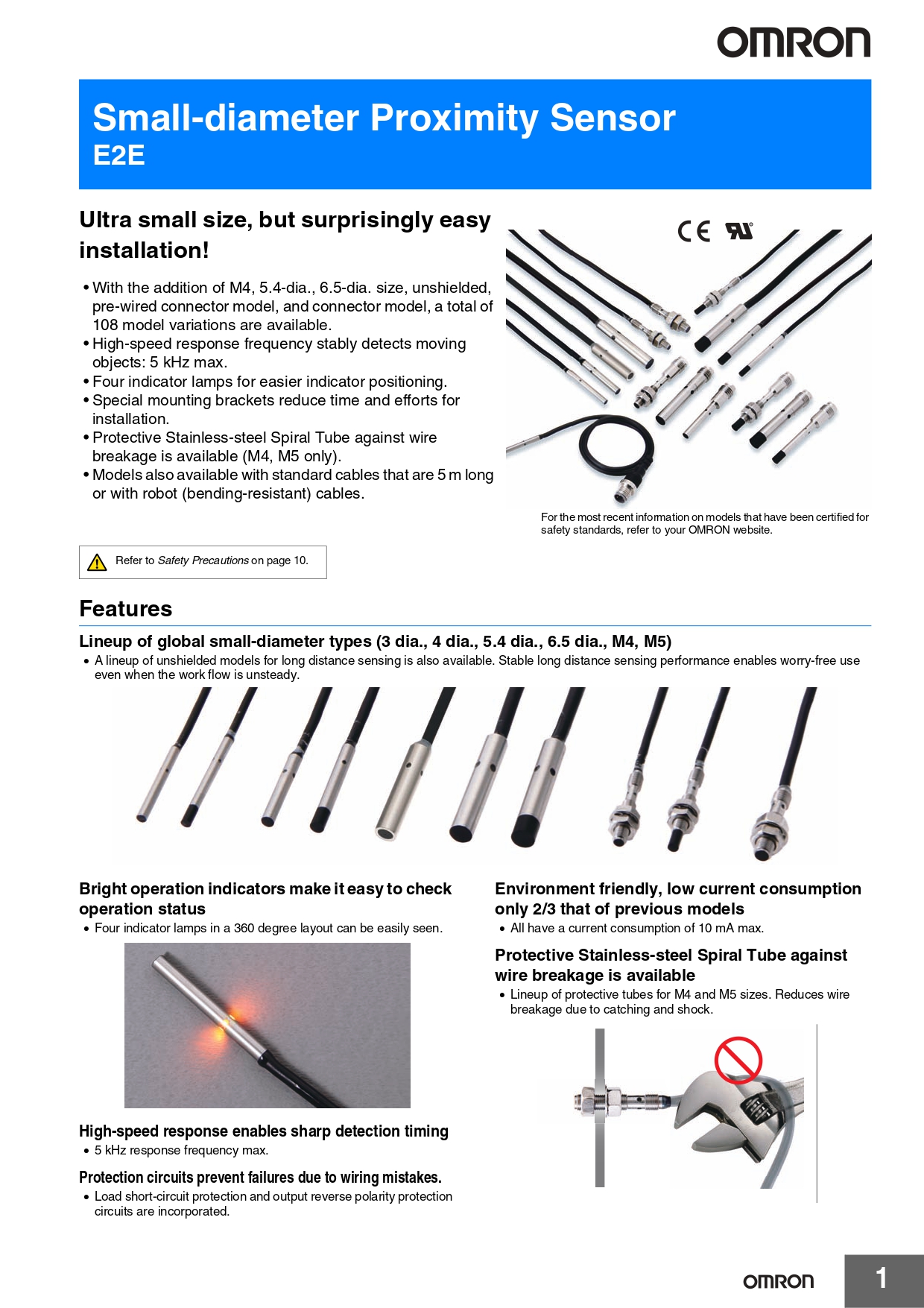

· การตอบสนองความเร็วสูงด้วยความถี่สูงสุด 5 kHz เพื่อการตรวจจับชิ้นงานที่กำลังเคลื่อนที่อย่างมีเสถียรภาพ
·จำนวนไฟบอกสถานะ 4 จุด จึงสามารถวางตำแหน่งได้อย่างง่ายดาย
· นอกจากนี้ยังมีสายไฟมาตรฐาน 5 ม. และสายโรบอท (แบบทนต่อการโค้งงอ) พร้อมจำหน่ายด้วย
Drawing ระบุขนาดของ OMRON พร็อกซิมิตี้เซนเซอร์

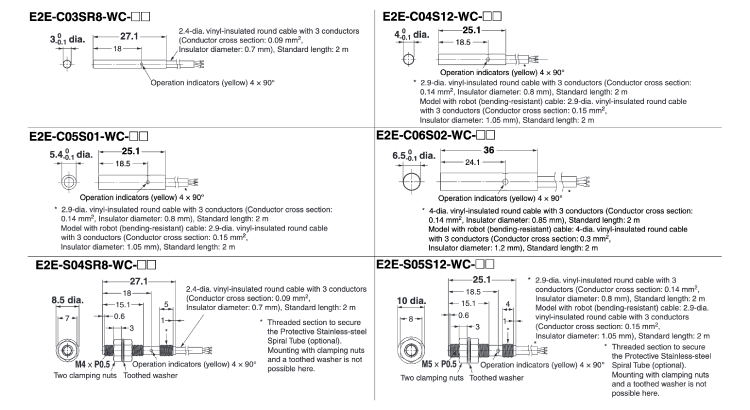

OMRON พร็อกซิมิตี้เซนเซอร์ แบบสายดึงออก (ชนิดมีเกราะป้องกัน)

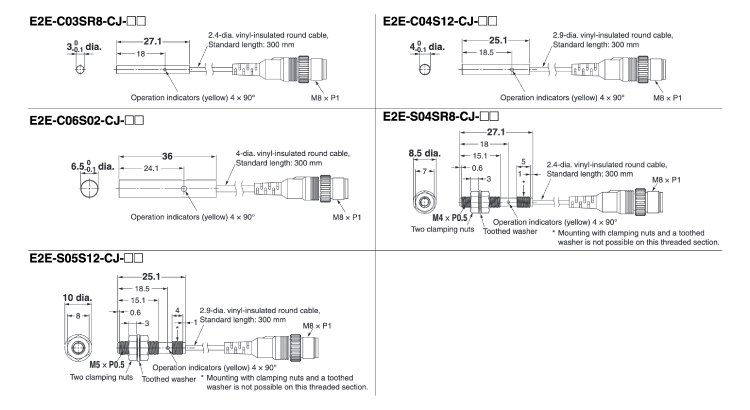

OMRON พร็อกซิมิตี้เซนเซอร์ แบบตัวต่อรีเลย์ M8 (0.3m) (ชนิดมีเกราะป้องกัน)

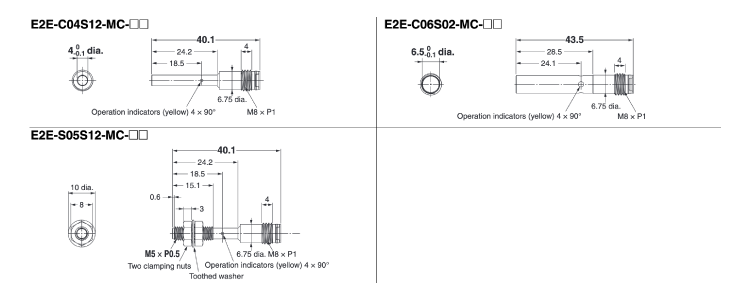

OMRON พร็อกซิมิตี้เซนเซอร์ แบบตัวต่อ M8 (ชนิดมีเกราะป้องกัน)

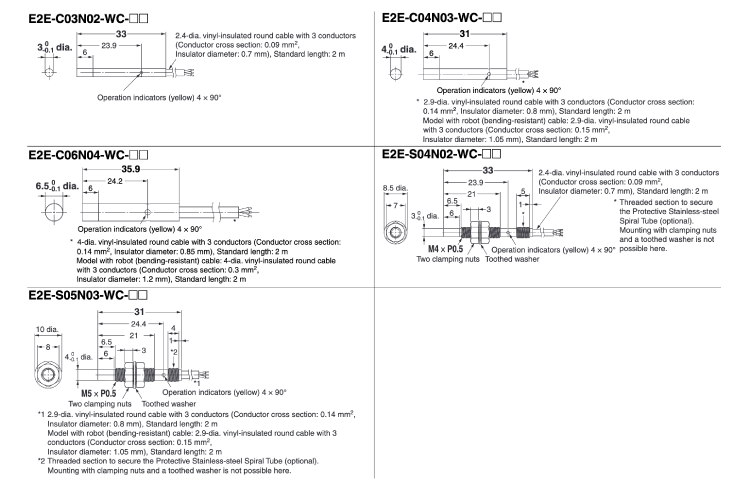

OMRON พร็อกซิมิตี้เซนเซอร์ แบบสายดึงออก (ชนิดไม่มีเกราะป้องกัน)
ตารางข้อมูลจำเพาะของ OMRON พร็อกซิมิตี้เซนเซอร์
การจัดอันดับ/ประสิทธิภาพของ OMRON พร็อกซิมิตี้เซนเซอร์
| รายการของพร็อกซิมิตี้เซนเซอร์ | รูปแบบของพร็อกซิมิตี้เซนเซอร์ | |||||
|---|---|---|---|---|---|---|
| รุ่น E2E-C03SR8□ | รุ่น E2E-C03N02□ | รุ่น E2E-C04S12□ | รุ่น E2E-C04N03□ | รุ่น E2E-C05S01□ | ||
| ขนาด | φ3 | φ4 | φ5.4 | |||
| ชนิดเกราะป้องกัน | มีเกราะป้องกัน | ไม่มีเกราะป้องกัน | มีเกราะป้องกัน | ไม่มีเกราะป้องกัน | มีเกราะป้องกัน | |
| ระยะการตรวจจับ (ที่ 23°C) | 0.8mm±10% | 2mm±10% | 1.2mm±10% | 3mm±10% | 1mm±10% | |
| ระยะตั้งค่า *1 (ระยะตรวจจับ x 0.7) | 0 ถึง 0.56 มม. | 0 ถึง 1.4 มม. | 0 ถึง 0.84 มม. | 0 ถึง 2.1 มม. | 0 ถึง 0.7 มม. | |
| ฮิสเทอรีซิส | 15% หรือน้อยกว่าของระยะตรวจจับ | |||||
| วัตถุที่ตรวจจับได้ | โลหะแม่เหล็ก (ระยะตรวจจับจะลดลงสำหรับโลหะที่ไม่ใช่แม่เหล็ก ดูหน้า 7 ในแค็ตตาล็อกดิจิทัลสำหรับ "ข้อมูลลักษณะ") | |||||
| วัตถุตรวจจับมาตรฐาน | เหล็ก 3×3×1มม. | เหล็ก 6×6×1มม. | เหล็ก 4×4×1มม. | เหล็ก 9×9×1มม. | เหล็ก 5.4 x 5.4 x 1 มม. | |
| ความถี่ตอบสนอง *2 | 5kHz | 3.5kHz | 4kHz | 2kHz | 4kHz | |
| แรงดันไฟฟ้า (ช่วงแรงดันไฟฟ้าที่ทำงานได้) *3 | DC10 ถึง 30V (รวมริปเปิล (pp) 10%) | |||||
| การใช้กระแสไฟฟ้า | 10mA หรือน้อยกว่า | |||||
| เอาต์พุตควบคุม *4 | ความจุการเปิด-ปิด | คอลเลคเตอร์แบบเปิด 50mA หรือน้อยกว่า | คอลเลคเตอร์แบบเปิด 100mA หรือน้อยกว่า | |||
| แรงดันตกค้าง | 2V หรือน้อยกว่า *5 | |||||
| ไฟแสดงสถานะ | ไฟแสดงการทำงาน: สีเหลือง (สอดคล้องกับมาตรฐานยุโรป EN60947-5-2) ติดสว่างเมื่อเอาต์พุตทำงาน | |||||
| โหมดการทำงาน | C1/C2: ประเภท NPN (คอมมอนลบ), B1/B2: ประเภท PNP (คอมมอนบวก) ประเภท C1/B1: NO (เปิดเมื่อเข้าใกล้), ประเภท C2/B2: NC (เปิดเมื่อถอยออก) | |||||
| วงจรป้องกัน | ป้องกันการต่อสายย้อนกลับ, ดูดซับกระแสไฟเกิน, ป้องกันการลัดวงจร, ป้องกันการต่อสายย้อนกลับที่เอาต์พุต | |||||
| ช่วงอุณหภูมิการทำงาน | ระหว่างการทำงานและการเก็บรักษา: -25 ถึง +70°C (แต่ต้องไม่เกิดการแข็งตัวหรือการควบแน่น) | |||||
| ช่วงความชื้น | ระหว่างการทำงานและการเก็บรักษา: 35 ถึง 95% RH (แต่ต้องไม่มีการควบแน่น) | |||||
| ผลกระทบจากอุณหภูมิ | ภายใน ±15% ของระยะตรวจจับที่ +23°C ภายในช่วงอุณหภูมิ -25 ถึง +70°C | |||||
| ผลกระทบจากแรงดันไฟฟ้า | ภายใน ±15% ของแรงดันไฟฟ้าจ่ายที่กำหนด, ภายใน ±2.5% ของระยะตรวจจับที่แรงดันไฟฟ้าจ่ายที่กำหนด | |||||
| ความต้านทานฉนวน | 50MΩ ขึ้นไป (DC500V เมกเกอร์) ระหว่างส่วนที่มีไฟฟ้ากับเคส | |||||
| แรงดันทนต่อ | AC500V 50/60Hz 1 นาที ระหว่างส่วนที่มีไฟฟ้ากับเคส | |||||
| การสั่นสะเทือน (ความทนทาน) | 10-55Hz ความกว้างสองเท่า 1.5 มม. X, Y, Z 2 ชั่วโมงในแต่ละทิศทาง | |||||
| การกระแทก (ความทนทาน) | 500m/s210 ครั้งในแต่ละทิศทาง X, Y และ Z | |||||
| โครงสร้างป้องกัน | มาตรฐาน IEC IP67, มาตรฐานภายในของ Omron ทนน้ำมัน *6 | |||||
| วิธีการเชื่อมต่อ | ประเภทสายไฟแบบดึงออก Proximity Sensors | ใช้ได้ | ใช้ได้ | ใช้ได้ | ||
| ประเภทขั้วต่อ M8 Proximity Sensors | ใช้ได้ | ใช้ได้ | ไม่มี | |||
| ประเภทขั้วต่อ M8 | ไม่มี | ใช้ได้ | ไม่มี | |||
| น้ำหนัก (รวมบรรจุภัณฑ์ ) | ประเภทสายไฟแบบดึงออก | ประมาณ 25 กรัม | ประมาณ 30 กรัม | ประมาณ 35 กรัม | ประมาณ 35 กรัม | ประมาณ 35 กรัม |
| ประเภทขั้วต่อ M8 (แบบรีเลย์) | ประมาณ 20 กรัม | ประมาณ 20 กรัม | ประมาณ 15 กรัม | ประมาณ 20 กรัม | - | |
| ประเภทขั้วต่อ M8 | - | - | ประมาณ 10 กรัม | ประมาณ 10 กรัม | - | |
| วัสดุ | ตัวเรือน | SUS303 (EN1.4305) *7 | ทองเหลือง ชุบด้วยนิกเกิล | |||
| พื้นผิวตรวจจับ | ABS ทนความร้อน | |||||
| น็อตยึด *8 | ไม่มี | |||||
| แหวนล็อคฟันเลื่อย *8 | ไม่มี | |||||
| สายไฟ | โพลิไวนิลคลอไรด์ (PVC) | |||||
| อุปกรณ์เสริม | คู่มือการใช้งาน | ใช้ได้ | ||||
| ป้ายหมายเลขรุ่น | ใช้ได้ | |||||
| แผ่นยึดติดตั้ง | จำหน่ายแยกต่างหาก | |||||
| รายการของเซนเซอร์ตรวจจับวัตถุใกล้ | รูปแบบของเซนเซอร์ตรวจจับวัตถุใกล้ | ||||||
|---|---|---|---|---|---|---|---|
| รุ่น E2E-C06S02□ | รุ่น E2E-C06N04□ | รุ่น E2E-S04SR8□ | รุ่น E2E-S04N02□ | รุ่น E2E-S05S12□ | รุ่น E2E-S05N03□ | ||
| ขนาด | φ6.5 | M4 | M5 | ||||
| แบบป้องกันการรบกวน | แบบป้องกัน | แบบไม่ป้องกัน | แบบป้องกัน | แบบไม่ป้องกัน | แบบป้องกัน | แบบไม่ป้องกัน | |
| ระยะตรวจจับ (ที่ 23°C) | 2มม.±10% | 4มม.±10% | 0.8มม.±10% | 2มม.±10% | 1.2มม.±10% | 3มม.±10% | |
| ระยะตั้งค่า *1 (ระยะตรวจจับ x 0.7) | 0 ถึง 1.4 มม. | 0 ถึง 2.8 มม. | 0 ถึง 0.56 มม. | 0 ถึง 1.4 มม. | 0 ถึง 0.84 มม. | 0 ถึง 2.1 มม. | |
| ค่า Hysteresis | ไม่เกิน 15% ของระยะตรวจจับ | ||||||
| วัตถุที่ตรวจจับได้ | โลหะแม่เหล็ก (ระยะตรวจจับจะลดลงสำหรับโลหะที่ไม่ใช่แม่เหล็ก ดูหน้า 7 ของแคตตาล็อกดิจิทัลสำหรับ "ข้อมูลลักษณะเฉพาะ") | ||||||
| วัตถุที่ใช้ทดสอบมาตรฐาน | เหล็ก 6.5 x 6.5 x 1 มม. | เหล็ก 12 x 12 x 1 มม. | เหล็ก 3×3×1 มม. | เหล็ก 6×6×1 มม. | เหล็ก 4×4×1 มม. | เหล็ก 9×9×1 มม. | |
| ความถี่ตอบสนอง *2 | 3kHz | 3kHz | 5kHz | 3.5kHz | 4kHz | 2kHz | |
| แรงดันไฟฟ้าที่ใช้ (ช่วงแรงดันไฟฟ้าที่ทำงาน) *3 | DC10 ถึง 30V (รวม ripple (pp) 10%) | ||||||
| การใช้กระแสไฟฟ้า | 10mA หรือน้อยกว่า | ||||||
| เอาต์พุตควบคุม *4 | ความสามารถในการเปิด-ปิด | Open collector 200mA หรือน้อยกว่า (60 ถึง 70℃: 100mA) | Open collector 50mA หรือน้อยกว่า | Open collector 100mA หรือน้อยกว่า | |||
| แรงดันตกค้าง | 2V หรือน้อยกว่า *5 | ||||||
| ไฟแสดงสถานะ | ไฟแสดงการทำงาน: สีเหลือง (สอดคล้องกับมาตรฐานยุโรป EN60947-5-2) สว่างขึ้นเมื่อมีการส่งออก | ||||||
| โหมดการทำงาน | C1/C2: ประเภท NPN (common ลบ), B1/B2: ประเภท PNP (common บวก) C1/B1: NO (ON เมื่อเข้าใกล้), C2/B2: NC (ON เมื่อออกห่าง) | ||||||
| วงจรป้องกัน Proximity Sensors | การป้องกันการเชื่อมต่อแรงดันไฟฟ้าผิดขั้ว, การดูดซับแรงดันไฟฟ้าสูง, การป้องกันการลัดวงจรโหลด, การป้องกันการเชื่อมต่อเอาต์พุตผิดขั้ว | ||||||
| ช่วงอุณหภูมิโดยรอบ | ขณะใช้งานและจัดเก็บ: -25 ถึง +70°C (แต่อย่าทำให้แข็งหรือเกิดการควบแน่น) | ||||||
| ช่วงความชื้นโดยรอบ | ขณะใช้งานและจัดเก็บ: 35 ถึง 95% RH (แต่อย่าทำให้เกิดการควบแน่น) | ||||||
| ผลกระทบจากอุณหภูมิ | ภายใน ±15% ของระยะการตรวจจับที่ +23°C ในช่วงอุณหภูมิ -25 ถึง +70°C | ||||||
| ผลกระทบจากแรงดันไฟฟ้า | ภายใน ±15% ของแรงดันไฟฟ้าที่กำหนด, ภายใน ±2.5% ของระยะการตรวจจับที่แรงดันไฟฟ้าที่กำหนด | ||||||
| ความต้านทานฉนวน | 50MΩ ขึ้นไป (DC500V เมกเกอร์) ระหว่างส่วนที่มีไฟฟ้าและตัวเรือน | ||||||
| ความทนทานต่อแรงดันไฟฟ้า | AC500V 50/60Hz 1 นาที ระหว่างส่วนที่มีไฟฟ้าและตัวเรือน | ||||||
| การสั่นสะเทือน (ความทนทาน) | 10-55Hz แอมพลิจูดสองเท่า 1.5 มม. X, Y, Z 2 ชั่วโมงในแต่ละทิศทาง | ||||||
| การกระแทก (ความทนทาน) | 500m/s210 ครั้งในแต่ละทิศทาง X, Y และ Z | ||||||
| โครงสร้างป้องกัน | มาตรฐาน IEC IP67, มาตรฐานทนน้ำมันภายในของ Omron *6 | ||||||
| วิธีการเชื่อมต่อ | ประเภทสายไฟออก | ใช้ได้ | ใช้ได้ | ใช้ได้ | |||
| ประเภทขั้วต่อ M8 แบบต่อเชื่อม | ใช้ได้ | ใช้ได้ | ใช้ได้ | ||||
| ประเภทขั้วต่อ M8 | ใช้ได้ | ไม่มี | ใช้ได้ | ||||
| น้ำหนัก (รวมบรรจุภัณฑ์ ) | ประเภทสายไฟออก | ประมาณ 55g | ประมาณ 55g | ประมาณ 30g | ประมาณ 30g | ประมาณ 35g | ประมาณ 40g |
| ประเภทขั้วต่อ M8 แบบต่อเชื่อม | ประมาณ 20g | ประมาณ 25g | ประมาณ 20g | ประมาณ 20g | ประมาณ 20g | ประมาณ 20g | |
| ประเภทขั้วต่อ M8 | ประมาณ 10g | ประมาณ 15g | - | - | ประมาณ 15g | ประมาณ 15g | |
| วัสดุของ Proximity Sensors | ตัวเรือน | SUS303 (EN1.4305) *7 | |||||
| พื้นผิวตรวจจับ | ABS ทนความร้อน | ||||||
| น็อตยึด *8 | ไม่มี | SUS430 (EN1.4016) *7 | |||||
| แหวนรองแบบมีฟัน *8 | ไม่มี | SUS430 (EN1.4016) *7 | |||||
| สายไฟ | โพลิไวนิลคลอไรด์ (PVC) | ||||||
| อุปกรณ์เสริม | คู่มือการใช้งาน | มี | |||||
| ป้ายรุ่น | มี | ||||||
| ขายึด | จำหน่ายแยกต่างหาก | ||||||
*1. การใช้งานพร็อกซิมิตี้เซนเซอร์ ภายในระยะที่กำหนดจะช่วยให้ตอบสนองได้รวดเร็วและให้ความแม่นยำซ้ำซ้อนที่เสถียรมากขึ้น
*2. ความถี่ในการตอบสนองเป็นค่าเฉลี่ย
*3. การใช้แหล่งจ่ายไฟ 12V จะให้ความแม่นยำซ้ำซ้อนที่เสถียรมากขึ้นเนื่องจากมีความไวต่อความร้อนภายในน้อยกว่า
*4. การควบคุมเอาต์พุตไม่เกิน 20mA จะให้ความแม่นยำซ้ำซ้อนที่เสถียรมากขึ้นเนื่องจากมีความไวต่อความร้อนภายในน้อยกว่า
*5. φ3, M4: กระแสโหลด 50mA เมื่อความยาวสาย
2mφ4, φ5.4, M5: กระแสโหลด 100mA เมื่อความยาวสาย 2mφ6.5
: กระแสโหลด 200mA เมื่อความยาวสาย 2m
*6. มาตรฐานความทนทานต่อน้ำมันของ Omron: ประสิทธิภาพต่อการทนน้ำมันที่ไม่ละลายน้ำ (เงื่อนไขการทดสอบแสดงไว้ในภาพด้านล่าง)
*7. ชื่อวัสดุของพร็อกซิมิตี้เซนเซอร์ ตามมาตรฐาน EN
*8. มีน็อตขันสองตัว และแหวนรองแบบมีฟันหนึ่งตัว

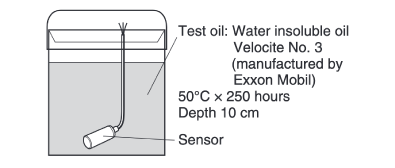

เงื่อนไขการทดสอบความทนทานต่อน้ำมันของพร็อกซิมิตี้เซนเซอร์
หลังจากเวลาการทดสอบสิ้นสุดลง ได้รับการยืนยันว่าไม่มีปัญหาเกี่ยวกับคุณลักษณะดังต่อไปนี้:
(1) ลักษณะภายนอก (ไม่มีความเสียหายที่ส่งผลต่อคุณลักษณะของผลิตภัณฑ์)
(2) การตรวจสอบการทำงานของพร็อกซิมิตี้เซนเซอร์ (ON/OFF)
(3) ความต้านทานของฉนวน (50MΩ หรือมากกว่า, เครื่องวัดเมกะโอห์ม 500VDC)
(4) ความสามารถในการทนแรงดันไฟฟ้า (AC500V เป็นเวลา 1 นาที)
(5) ความทนทานต่อน้ำ (IP67)
(1) ลักษณะภายนอก (ไม่มีความเสียหายที่ส่งผลต่อคุณลักษณะของผลิตภัณฑ์)
(2) การตรวจสอบการทำงานของพร็อกซิมิตี้เซนเซอร์ (ON/OFF)
(3) ความต้านทานของฉนวน (50MΩ หรือมากกว่า, เครื่องวัดเมกะโอห์ม 500VDC)
(4) ความสามารถในการทนแรงดันไฟฟ้า (AC500V เป็นเวลา 1 นาที)
(5) ความทนทานต่อน้ำ (IP67)
OMRON พร็อกซิมิตี้เซนเซอร์
E2E (ขนาดเล็ก) เอกสารข้อมูลสำหรับพร็อกซิมิตี้เซนเซอร์
