ขาพินขนาน ประเภท B
แบรนด์ :
HIMENO PRECISION
ข้อควรระวัง
- สินค้าในรูปภาพเป็นเพียงภาพตัวอย่างเท่านั้น รายละเอียดจำเพาะอาจแตกต่างกันไปตามรหัสสินค้า เช่น รูปทรงและสี
- วันส่งมอบไม่แน่นอนเนื่องจากความยากลำบากในการรับวัสดุและส่วนประกอบ ยังไม่มีการประมาณวันที่จะมีการเติมสต็อกวัตถุที่ขณะนี้งดจำหน่ายและไม่สามารถสั่งซื้อได้
- โปรดดูแคตตาล็อกของผู้ผลิตสำหรับวัสดุ
- ขณะนี้การจัดส่งสินค้ามีความไม่แน่นอนเนื่องจากสินค้าคงคลังขาดแคลนจากปริมาณการสั่งซื้อที่เพิ่มขึ้น
รายละเอียดสินค้า
นี่คือขาพินขนานพร้อม h7 (ค่าพิกัดความเผื่อลบ) บนเว็บไซต์มีให้เลือกถึงรุ่นเส้นผ่านศูนย์กลาง M 25 ความยาว 150 มม.

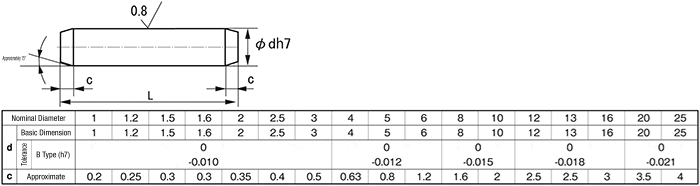

Drawing
| TYPE | [M] วัสดุ | กระบวนการอบด้วยความร้อน | [H] ความแข็ง | |
| ค่าความแข็งแบบวิคเกอร์ | การทดสอบความแข็งแบบรอคเวล | |||
| HPB | เทียบเท่า S45C | ไม่มีข้อมูล | HV 125 ถึง 245 | HRB 70 ถึง HRC 21 (HRB98.5) |
| HPB-▢X▢-SUS | SUS303 | ไม่มีข้อมูล | HV 208 ถึง 280 | HRB 93 ถึง HRC 27 (HRB103.0) |
ตารางแสดงรายละเอียดจำเพาะ
| ขนาดเส้นผ่านศูนย์กลางเกลียว d | ขนาดอ้างอิง มิติ | ประเภท B (h7) | c |
|---|---|---|---|
| ความอดทน | ประมาณ | ||
| 1 | 1 | 0 -0.010 | 0.2 |
| 1.2 | 1.2 | 0.25 | |
| 1.5 | 1.5 | 0.3 | |
| 1.6 | 1.6 | 0.3 | |
| 2 | 2 | 0.35 | |
| 2.5 | 2.5 | 0.4 | |
| 3 | 3 | 0.5 | |
| 4 | 4 | 0 -0.012 | 0.63 |
| 5 | 5 | 0.8 | |
| 6 | 6 | 1.2 | |
| 7 | 7 | 0 -0.015 | 1.2 |
| 8 | 8 | 1.6 | |
| 9 | 9 | 1.8 | |
| 10 | 10 | 2 | |
| 12 | 12 | 0 -0.018 | 2.5 |
| 13 | 13 | 2.5 | |
| 14 | 14 | 2.7 | |
| 15 | 15 | 2.7 | |
| 16 | 16 | 3 | |
| 20 | 20 | 0 -0.021 | 3.5 |
| 25 | 25 | 4 |
