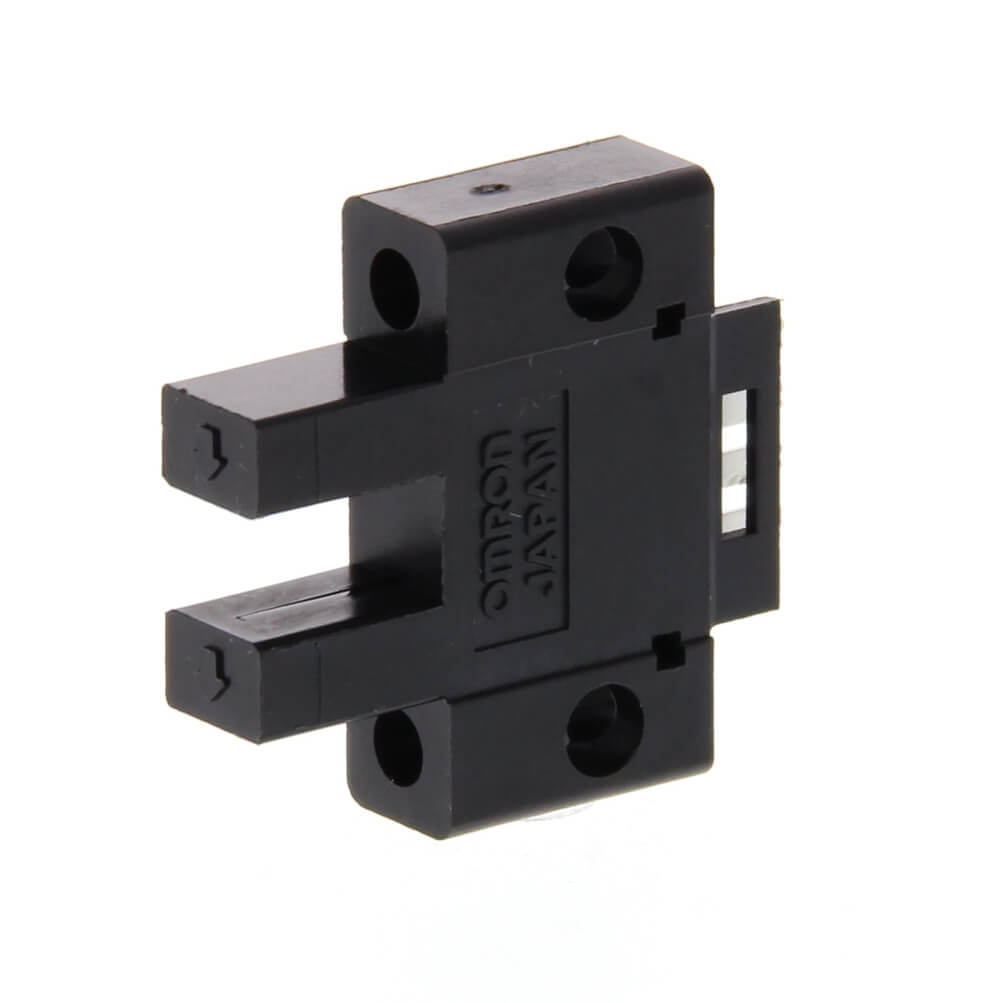

โฟโต้ไมโครเซนเซอร์ คอนเนคเตอร์แบบมีร่อง/ชนิด Pre-wired (ไฟฟ้ากระแสตรง) [EE-SX97/47/67]
แบรนด์ :
OMRON
ข้อควรระวัง
- สินค้าในรูปภาพเป็นเพียงภาพตัวอย่างเท่านั้น
รายละเอียดสินค้า
· นี่คือโฟโต้ไมโครเซนเซอร์ชนิดร่อง มีชนิดของคอนเนคเตอร์และชนิดเดินสายสำเร็จให้เลือกใช้
*ชนิดของคอนเนคเตอร์ (4 ขาพิน, สามารถบัดกรีสายตรงได้): EE-EX
*ชนิดของคอนเนคเตอร์ (4 ขาพิน): EE-EX-C
*ชนิดเดินสายสำเร็จ: EE-EX-WR
· คลิกที่นี่เพื่อเลือกคอนเนคเตอร์ที่รองรับการใช้งาน
Drawing
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 1](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_01.jpg)
EE-SX670/670P
EE-SX670A/670R
EE-SX470
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 2](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_02.jpg)
EE-SX671/671P
EE-SX671A/671R
EE-SX471
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 3](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_03.jpg)
EE-SX672/672P
EE-SX672A/672R
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 4](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_04.jpg)
EE-SX673/673P
EE-SX673A/673R
EE-SX473
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 5](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_05.jpg)
EE-SX674/674P
EE-SX674A/674R
EE-SX474
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 6](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_06.jpg)
EE-SX675/675P
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 7](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_07.jpg)
EE-SX676/676P
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 8](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_08.jpg)
EE-SX677/677P
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 9](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_09.jpg)
EE-SX670-WR/670P-WR
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 10](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_10.jpg)
EE-SX671-WR/671P-WR
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 11](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_11.jpg)
EE-SX672-WR/672P-WR
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 12](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_12.jpg)
EE-SX673-WR
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 13](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_13.jpg)
EE-SX674-WR/674P-WR
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 14](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_14.jpg)
EE-SX675-WR
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 15](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_15.jpg)
EE-SX676-WR
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 16](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_16.jpg)
EE-SX677-WR
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 17](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_17.jpg)
EE-SX970-C1
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 18](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_18.jpg)
EE-SX971-C1
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 19](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_19.jpg)
EE-SX972P-C1
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 20](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_20.jpg)
EE-SX974P-C1
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 21](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_21.jpg)
EE-SX975-C1
EE-SX975P-C1
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 22](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_22.jpg)
EE-SX976-C1
EE-SX976P-C1
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], ภาพวาดที่ 22](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_23.jpg)
EE-SX977-C1
สเปคของผลิตภัณฑ์
คอนเนคเตอร์แบบ Low Profile/ชนิดเดินสายล่วงหน้า (ไฟฟ้ากระแสตรงแบบมีแสง)*1
EE-SX47/67
เปิดและปิดโดยตรงโดยใช้กระแสไฟ 50 ถึง 100 mA, ประเภทร่องมาตรฐานโลก
- มีรุ่นที่สามารถสลับโหมดการทำงานระหว่าง dark-ON และ light-ON ได้
- การตอบสนองความเร็วสูงด้วยเครื่องวัดความถี่ที่ 1 kHz
- ตรวจสอบการทำงานได้ง่ายด้วยไฟแสดงสถานะสว่างสำหรับทางเข้าของแสง
- ช่วงแรงดันไฟเลี้ยงกว้าง ตั้งแต่ 5 ถึง 24 V DC
- มีประเภทที่ไฟแสดงสถานะจะสว่างเมื่อแสงถูกบังให้เลือก
- มีให้เลือก 8 รูปทรง สำหรับความหลากหลายที่กว้างขวาง
- สายโรบอทที่มีความยืดหยุ่นดีเยี่ยมถูกนำมาใช้เป็นมาตรฐาน *2
*1. ประเภทสายสำเร็จรูปมีเฉพาะรุ่น EE-SX67 series เท่านั้น
*2. ชนิดพรีไวร์ เท่านั้น
ชนิดคอนเนคเตอร์
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], สเปคสินค้า 1](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_24.jpg)
- *3. เปิดขั้ว (L) ของคอนเนคเตอร์ จะเป็นโหมด dark-ON เมื่อแสงถูกบัง และหากลัดวงจรขั้ว (L) กับขั้ว (+) จะเป็นโหมด light-ON เมื่อมีแสงผ่านเข้า ห้ามลัดวงจรขั้ว L กับ 0 V โดยตั้งค่าให้เป็น dark-ON เมื่อแสงถูกบล็อค สะดวกในการใช้ชนิดคอนเนคเตอร์ EE-1001-1 โดยตั้งค่าให้เป็น light-ON เมื่อแสงผ่านเข้า ขั้ว (L) และ (+) ของคอนเนคเตอร์นี้ได้ถูกช็อตเข้าด้วยกันเรียบร้อยแล้ว
- *4. เมื่อใช้คอนเนคเตอร์รุ่น EE-1006 และ EE-1010 ที่มีสาย หากไม่ได้ใช้สายขดลวดขั้ว (L) ((2) สีชมพู) อาจได้รับผลกระทบจากสัญญาณรบกวน ดังนั้น ให้ตัดสายขดลวดขั้ว (L) ที่ไม่ได้ใช้งานออกจากฐานรอง/แผ่นรองของคอนเนคเตอร์ และพันด้วยเทปฉนวนหรือวัสดุอื่น ๆ เพื่อไม่ให้สัมผัสกับขั้วต่ออื่น
ชนิดพรีไวร์
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], สเปคสินค้า 2](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_25_001.jpg)
- *1. เปิดขั้ว (L) แล้วไฟจะติดในโหมด dark-ON และเมื่อลัดวงจรขั้ว (L) กับขั้ว (+) ไฟจะติดในโหมด light-ON ห้ามลัดวงจรขั้ว L กับ 0 V โดยตั้งค่าให้เป็น dark-ON เมื่อแสงถูกบล็อค
- *2. เมื่อใช้คอนเนคเตอร์รุ่น EE-1006 และ EE-1010 ที่มีสาย หากไม่ได้ใช้สายขดลวดขั้ว (L) ((2) สีชมพู) อาจได้รับผลกระทบจากสัญญาณรบกวน ดังนั้น ให้ตัดสายขดลวดขั้ว (L) ที่ไม่ได้ใช้งานออกจากฐานรอง/แผ่นรองของคอนเนคเตอร์ และพันด้วยเทปฉนวนหรือวัสดุอื่น ๆ เพื่อไม่ให้สัมผัสกับขั้วต่ออื่น
ค่าพิกัด/ประสิทธิภาพ
| รายการ | ชนิด | ชนิดมาตรฐาน | รูปตัว L | ร่อง T ตรงกลาง 7 มม. | ชนิดที่มีการยึดติดแบบแนบชิด | ร่อง T ตรงกลาง 10 มม. | รูปตัว F | รูปตัว R | ||
|---|---|---|---|---|---|---|---|---|---|---|
| NPN | ชนิดคอนเนคเตอร์ | EE-SX670 EE-SX670A EE-SX470 | EE-SX671 EE-SX671A EE-SX471 | EE-SX672 EE-SX672A | EE-SX673 EE-SX673A EE-SX473 | EE-SX674 EE-SX674A EE-SX474 | EE-SX675 | EE-SX676 | EE-SX677 | |
| ชนิดพรีไวร์ | EE-SX670-WR | EE-SX671-WR | EE-SX672-WR | EE-SX673-WR | EE-SX674-WR | EE-SX675-WR | EE-SX676-WR | EE-SX677-WR | ||
| PNP | ชนิดคอนเนคเตอร์ | EE-SX670P EE-SX670R | EE-SX671P EE-SX671R | EE-SX672P EE-SX672R | EE-SX673P EE-SX673R | EE-SX674P EE-SX674R | EE-SX675P | EE-SX676P | EE-SX677P | |
| ชนิดพรีไวร์ | EE-SX670P-WR | EE-SX671P-WR | EE-SX672P-WR | — | EE-SX674P-WR | — | — | — | ||
| ระยะตรวจจับ | 5 มม. (ความกว้างของร่อง) | |||||||||
| วัตถุตรวจจับมาตรฐาน | วัตถุทึบแสง: 2 x 0.8 มม. ขึ้นไป | |||||||||
| ฮิสเทอรีซิส | ไม่เกิน 0.025 มม. | |||||||||
| แหล่งกำเนิดแสงไฟ (ความยาวคลื่นสูงสุดที่ปล่อยออกมา) | ไดโอดเปล่งแสงอินฟราเรด (940 นาโนเมตร) | |||||||||
| ไฟแสดงสถานะ *1 | ไฟแสดงสถานะจะติดเมื่อมีแสงผ่านเข้า (สีแดง) (ชนิด A และ R ไฟแสดงสถานะจะติดเมื่อแสงถูกบัง) | |||||||||
| แรงดันไฟเลี้ยง | 5 ถึง 24 V DC +/- 10%, กระเพื่อม (p-p) 10% หรือต่ำกว่า | |||||||||
| ปริมาณการใช้กระแสไฟ | 12 mA หรือน้อยกว่า (ชนิดของคอนเนคเตอร์ เมื่อขั้ว L เปิด), 35 mA หรือน้อยกว่า (ชนิดมีขั้ว NPN แบบขดลวด), 30 mA หรือน้อยกว่า (ชนิดมีขั้ว PNP แบบขดลวด) | |||||||||
| เอาต์พุตควบคุม | ชนิด NPN: Output แบบเปิดวงจรขาคอลเลคเตอร์ NPN, แรงดัน Output 5 ถึง 24 V DC กระแส Output 100 mA หรือน้อยกว่า แรงดันตกค้าง 0.8 V หรือน้อยกว่า (ที่กระแสโหลดไฟฟ้า 100 mA), แรงดันตกค้าง 0.4 V หรือน้อยกว่า (ที่กระแสโหลดไฟฟ้า 40 mA), กระแส OFF (กระแสไฟรั่ว) 0.5 mA หรือน้อยกว่า ชนิด PNP: Output แบบเปิดวงจรขาคอลเลคเตอร์ PNP, แรงดัน Output 5 ถึง 24 V DC กระแส Output 50 mA หรือน้อยกว่า แรงดันตกค้าง 1.3 V หรือน้อยกว่า (ที่กระแสโหลดไฟฟ้า 50 mA), กระแส OFF (กระแสไฟรั่ว) 0.5 mA หรือน้อยกว่า | |||||||||
| วงจรป้องกัน | การป้องกันกระแสไฟลัดวงจรจากโหลดไฟฟ้า (ชนิดของคอนเนคเตอร์), ไม่มีข้อมูล (ชนิดเดินสายล่วงหน้า) | |||||||||
| เครื่องวัดความถี่ตอบสนอง *2 | 1 kHz ขึ้นไป (ค่าเฉลี่ยคือ 3 kHz) | |||||||||
| ความสว่างแวดล้อมในการใช้งาน | ความสว่างของพื้นผิวรับแสง, หลอดไฟฟลูออเรสเซนต์: 1,000 ลักซ์หรือน้อยกว่า | |||||||||
| ช่วงอุณหภูมิแวดล้อมใช้งาน | ระหว่างการใช้งาน: -25 ถึง +55°C, ระหว่างการจัดเก็บ: -30 ถึง +80°C (ไม่มีการจับตัวเป็นน้ำแข็งหรือควบแน่นเป็นหยดน้ำ) | |||||||||
| ช่วงความชื้นแวดล้อม | ระหว่างการใช้งาน: 5 ถึง 85% RH, ระหว่างการจัดเก็บ: 5 ถึง 95% RH (ไม่มีการจับตัวเป็นน้ำแข็งหรือควบแน่นเป็นหยดน้ำ) | |||||||||
| การสั่นสะเทือน (ความทนทาน) | 20 ถึง 2,000 Hz (ความเร่งสูงสุด 100 m/s2), ชนิดแอมพลิจูดสองค่า 1.5 มม., 2 ชั่วโมงในแต่ละทิศทางของแกน X, Y และ Z (รอบละ 4 นาที) | |||||||||
| แรงกระแทก (ความทนทาน) | 500 m/s2, 3 ครั้งในแต่ละทิศทางของ X, Y และ Z | |||||||||
| โครงสร้างการป้องกัน | IP50, มาตรฐาน IEC60529 | |||||||||
| วิธีการ การเชื่อมต่อสายไฟ | ชนิดของคอนเนคเตอร์ (สามารถบัดกรีได้โดยตรง), ชนิดสายไฟสำเร็จ (ความยาวสายมาตรฐาน 1 ม.), ชนิดคอนเนคเตอร์อินไลน์ (ความยาวสายมาตรฐาน 0.1 ม.) | |||||||||
| น้ำหนัก (บรรจุ) | ชนิดคอนเนคเตอร์ | ประมาณ 3.1 กรัม | ประมาณ 3 กรัม | ประมาณ 2.4 กรัม | ประมาณ 2.3 กรัม | ประมาณ 3 กรัม | ประมาณ 2.7 กรัม | ประมาณ 2.2 กรัม | ประมาณ 2.2 กรัม | |
| ชนิดพรีไวร์ | ประมาณ 18.9 กรัม | ประมาณ 17.3 กรัม | ประมาณ 17.8 กรัม | ประมาณ 16.8 กรัม | ประมาณ 17.1 กรัม | ประมาณ 18.3 กรัม | ประมาณ 16.9 กรัม | ประมาณ 16.9 กรัม | ||
| วัสดุ | เคส | โพลีบิวทิลีนเทเรฟทาเลต (PBT) | ||||||||
| ฝาครอบตัวส่ง/ตัวรับ | โพลีคาร์บอเนต | |||||||||
*1. GaP red LED (ความยาวคลื่นสูงสุดที่ปล่อยออกมา 690 nm)
* 2. ค่าความถี่การตอบสนองที่วัดได้ หมายถึงค่าที่ได้เมื่อหมุนจานขัดตามภาพทางขวา
* 2. ค่าความถี่การตอบสนองที่วัดได้ หมายถึงค่าที่ได้เมื่อหมุนจานขัดตามภาพทางขวา
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], สเปคสินค้า 3](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_26.jpg)
คอนเนคเตอร์แบบ Low Profile ชนิด (ไฟฟ้ากระแสตรงแบบแสง)
EE-SX97
คอนเนคเตอร์แบบฝังสำหรับขนาดกะทัดรัดและการเชื่อมต่อสายไฟที่ง่าย พร้อมอุปกรณ์ป้องกันวงจรไฟฟ้าในตัวเพื่อความอุ่นใจ
- มีคอนเนคเตอร์ในตัว ช่วยลดรูปร่างภายนอกและขนาดที่ใช้พื้นที่
- มี 2 เอาต์พุต: Light ON / Dark ON
- มีวงจรป้องกันการเชื่อมต่อย้อนกลับของเอาท์พุตในตัว เพื่อความมั่นใจ
- วงจรป้องกันกระแสไฟฟ้าเกินของ Output ด้วยวงจรตัดการทำงานด้วยความร้อน *1
- ไฟแสดงสถานะสามารถยืนยันได้จากหลายทิศทาง ตอบสนองทุกการติดตั้ง
- มีคอนเนคเตอร์พร้อมล็อคที่สามารถใช้ร่วมกับคอนเนคเตอร์ที่มีจำหน่ายทั่วไปได้ด้วย *2
*1. วงจรป้องกันกระแสไฟฟ้าเกินของเอาต์พุตใช้ได้เฉพาะกับ OUT2 แบบ NPN เท่านั้น
*2. คอนเนคเตอร์สำหรับการเชื่อมต่อสายไฟที่แนะนำ
ผลิตโดย J.S.T. MFG. CO., LTD., หน้าสัมผัส: SPHD-001T-P0.5, ตัวเสื้อ: PAP-04 V-S
คุณสมบัติ
ชนิดของคอนเนคเตอร์แบบฝังสำหรับการย่อขนาดและการเชื่อมต่อสายไฟที่ง่ายดาย
ด้วยคอนเนคเตอร์แบบฝัง รูปร่างภายนอกและขนาดภายนอกที่ใช้จะลดลงอย่างมาก นอกจากนี้ การใช้คอนเนคเตอร์แบบทั่วไปที่มีจำหน่ายทั่วไปช่วยลดต้นทุนการเดินสายไฟ
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], สเปคสินค้า 4](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_27.jpg)
ผลิตภัณฑ์ก่อนหน้า / ซีรีส์ EE-SX97
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], สเปคสินค้า 5](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_28.jpg)
ใช้คอนเนคเตอร์อเนกประสงค์ที่มีจำหน่ายทั่วไปเพื่อความสะดวกในการเชื่อมต่อ และมาพร้อมกับล็อคแบบบวกสำหรับป้องกันหลุด
มั่นใจได้ด้วยวงจรอุปกรณ์ป้องกันการเชื่อมต่อสายไฟกลับด้านในตัว
ฟังก์ชันอุปกรณ์ป้องกันการเชื่อมต่อสายไฟกลับด้านในตัว ช่วยป้องกันการเชื่อมต่อสายไฟของแหล่งจ่ายไฟและเอาต์พุตแบบกลับด้าน ลูกค้าที่พื้นที่ปฏิบัติงานสามารถใช้งานได้อย่างมั่นใจ![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], สเปคสินค้า 6](//th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_29.jpg)
ฟังก์ชันอุปกรณ์ป้องกันการเชื่อมต่อสายไฟกลับด้านในตัว ช่วยป้องกันการเชื่อมต่อสายไฟของแหล่งจ่ายไฟและเอาต์พุตแบบกลับด้าน ลูกค้าที่พื้นที่ปฏิบัติงานสามารถใช้งานได้อย่างมั่นใจ
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], สเปคสินค้า 6](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_29.jpg)
ตัวอย่างประเภท NPN
ไฟแสดงสถานะที่มองเห็นได้ง่าย
ไฟแสดงสถานะสามารถตรวจสอบได้จากหลายทิศทาง (สูงสุด 4 ทิศทาง) และรองรับทุกตำแหน่งการติดตั้ง![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], สเปคสินค้า 7](//th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_30.jpg)
ไฟแสดงสถานะสามารถตรวจสอบได้จากหลายทิศทาง (สูงสุด 4 ทิศทาง) และรองรับทุกตำแหน่งการติดตั้ง
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], สเปคสินค้า 7](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_30.jpg)
วงจรตัดการทำงานด้วยความร้อนในตัว
เอาต์พุตควบคุม OUT2 ของประเภท NPN มีฟังก์ชันวงจรป้องกันกระแสไฟฟ้าเกินของเอาต์พุตพร้อมวงจรตัดการทำงานด้วยความร้อน
เอาต์พุตควบคุม OUT2 ของประเภท NPN มีฟังก์ชันวงจรป้องกันกระแสไฟฟ้าเกินของเอาต์พุตพร้อมวงจรตัดการทำงานด้วยความร้อน
มาพร้อมกับเอาต์พุต 2 ช่อง: light-ON / dark-ON
ทุกรุ่นมาพร้อมกับเอาต์พุต 2 ช่อง คือ light-ON / dark-ON ดังนั้นสามารถสลับเอาต์พุตได้อย่างง่ายดายเพียงแค่เดินสายไฟให้เหมาะสมกับเงื่อนไขการใช้งาน
ทุกรุ่นมาพร้อมกับเอาต์พุต 2 ช่อง คือ light-ON / dark-ON ดังนั้นสามารถสลับเอาต์พุตได้อย่างง่ายดายเพียงแค่เดินสายไฟให้เหมาะสมกับเงื่อนไขการใช้งาน
ตัวอุปกรณ์
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], สเปคสินค้า 8](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_31.jpg)
ค่าพิกัด/ประสิทธิภาพ
| รายการ | ชนิด | ชนิดมาตรฐาน | รูปตัว L | ร่อง T ตรงกลาง 7 มม. | ชนิดที่มีการยึดติดแบบแนบชิด | ร่อง T ตรงกลาง 10 มม. | รูปตัว F | รูปตัว R |
|---|---|---|---|---|---|---|---|---|
| NPN | EE-SX970-C1 | EE-SX971-C1 | — | — | EE-SX975-C1 | EE-SX976-C1 | EE-SX977-C1 | |
| PNP | — | — | EE-SX972P-C1 | EE-SX974P-C1 | EE-SX975P-C1 | EE-SX976P-C1 | — | |
| ระยะตรวจจับ | 5 มม. (ความกว้างของร่อง) | |||||||
| วัตถุตรวจจับมาตรฐาน | วัตถุทึบแสง: 2 x 0.8 มม. ขึ้นไป | |||||||
| ฮิสเทอรีซิส | ไม่เกิน 0.025 มม. *1 | |||||||
| แหล่งกำเนิดแสงไฟ (ความยาวคลื่นสูงสุดที่ปล่อยออกมา) | ไดโอดเปล่งแสงอินฟราเรด (940 นาโนเมตร) | |||||||
| ไฟแสดงสถานะ | สว่างขึ้นเมื่ออยู่ในสภาวะรับแสง (ไฟ LED สีส้ม) | |||||||
| แรงดันไฟเลี้ยง | 5 ถึง 24 V DC +/- 10%, กระเพื่อม (p-p) 10% หรือต่ำกว่า | |||||||
| ปริมาณการใช้กระแสไฟ | 21 mA หรือต่ำกว่า | |||||||
| เอาต์พุตควบคุม | แรงดันไฟเลี้ยงของโหลดไฟฟ้า: DC5 ถึง 24 V กระแสไฟฟ้าของโหลดไฟฟ้า: 50 mA หรือต่ำกว่า กระแสไฟฟ้าขณะปิด: 0.5 mA หรือต่ำกว่า แรงดันตกค้าง: 1.0 V หรือต่ำกว่า (ที่กระแสไฟฟ้าของโหลดไฟฟ้า 50 mA) 0.4 V หรือต่ำกว่า (ที่กระแสไฟฟ้าของโหลดไฟฟ้า 5 mA) | |||||||
| วงจรป้องกัน | การป้องกันการเชื่อมต่อสายไฟย้อนกลับ, การป้องกันการเชื่อมต่อสายเอาท์พุตย้อนกลับ, วงจรป้องกันกระแสไฟฟ้าเกินของเอาท์พุต (ใช้ได้เฉพาะ OUT2 ประเภท NPN เท่านั้น) | |||||||
| เครื่องวัดความถี่ตอบสนอง | 1 kHz ขึ้นไป (ค่าเฉลี่ยคือ 3 kHz)*2 | |||||||
| ความสว่างแวดล้อมในการใช้งาน | ความสว่างของพื้นผิวรับแสง, หลอดไฟฟลูออเรสเซนต์: 1,000 ลักซ์หรือน้อยกว่า | |||||||
| ช่วงอุณหภูมิแวดล้อมใช้งาน | ระหว่างการใช้งาน: -25 ถึง +55°C, ระหว่างการจัดเก็บ: -30 ถึง +80°C (ไม่มีการจับตัวเป็นน้ำแข็งหรือควบแน่นเป็นหยดน้ำ) | |||||||
| ช่วงความชื้นแวดล้อม | ระหว่างการใช้งาน: 5 ถึง 85% RH, ระหว่างการจัดเก็บ: 5 ถึง 95% RH (ไม่มีการจับตัวเป็นน้ำแข็งหรือควบแน่นเป็นหยดน้ำ) | |||||||
| การสั่นสะเทือน (ความทนทาน) | 10 ถึง 2,000 Hz, ชนิดแอมพลิจูดค่าเดียว 0.75 มม. แต่ละทิศทางของแกน X, Y และ Z, เวลากวาด: 15 นาที, จำนวนครั้งที่กวาด: 10 ครั้ง | |||||||
| แรงกระแทก (ความทนทาน) | 500 m/s2, 3 ครั้งในแต่ละทิศทางของ X, Y และ Z | |||||||
| โครงสร้างการป้องกัน | มาตรฐาน IEC60529, IP50 | |||||||
| วิธีการ การเชื่อมต่อสายไฟ | ชนิดคอนเนคเตอร์ | |||||||
| น้ำหนัก (บรรจุ) | ประมาณ 3 กรัม | |||||||
| วัสดุ | เคส/ฝาครอบ | โพลีบิวทิลีนเทเรฟทาเลต (PBT) | ||||||
| ตัวส่งสัญญาณและตัวรับสัญญาณ | โพลีคาร์บอเนต (PC) | |||||||
*1. ค่าที่ได้เมื่อวัตถุที่ตรวจจับถูกเคลื่อนที่ในทิศทางด้านข้างของร่อง
*2. ค่าความถี่การตอบสนองที่วัดได้ หมายถึงค่าที่ได้เมื่อหมุนจานขัดตามภาพทางขวา
*2. ค่าความถี่การตอบสนองที่วัดได้ หมายถึงค่าที่ได้เมื่อหมุนจานขัดตามภาพทางขวา
![โฟโต้ไมโครเซนเซอร์ ชนิด Pre-wired / คอนเนคเตอร์แบบร่อง (ไฟฟ้ากระแสตรง) รุ่น [EE-SX97/47/67], สเปคสินค้า 9](http://th.misumi-ec.com/th/linked/vitem/mech/OMR1/221000460982/img/221000460982_32.jpg)
คำเตือน / ข้อห้าม
คำเตือน / ข้อห้าม
ผลิตภัณฑ์นี้ไม่สามารถใช้เพื่อวัตถุประสงค์ในการตรวจจับร่างกายมนุษย์โดยตรงหรือโดยอ้อมเพื่อความปลอดภัยได้
ห้ามใช้ผลิตภัณฑ์นี้เป็นอุปกรณ์ตรวจจับเพื่อป้องกันร่างกายมนุษย์
ข้อควรระวังเพื่อความปลอดภัย
สภาพแวดล้อมการใช้งาน
โครงสร้างในการป้องกันของเซ็นเซอร์นี้คือ IP50 (เป็นไปตามมาตรฐาน IEC60529) และไม่กันน้ำหรือป้องกันฝุ่นละออง
ห้ามใช้ในกรณีที่มีของเหลว เช่น น้ำหรือ น้ำมัน ติดกับตัวเครื่อง
