พร็อกซิมิตี้เซ็นเซอร์ชนิดเก็บประจุระยะไกล [E2K-C]
แบรนด์ :
OMRON
ข้อควรระวัง
รายละเอียดสินค้า
· ชนิดเก็บประจุระยะไกล พร้อมความไวที่ปรับได้
[คุณสมบัติ]
· ได้รับเครื่องหมาย CE (แบบ DC ชนิด 3 สาย, แบบ ACDC ชนิด 2 สาย)
· มีชนิดที่สามารถใช้งานได้แม้ในสภาพแวดล้อมที่เสียงดังมาก (ชนิดป้องกันเสียงรบกวน)
Drawing ระบุขนาดของ OMRON พร็อกซิมิตี้เซนเซอร์

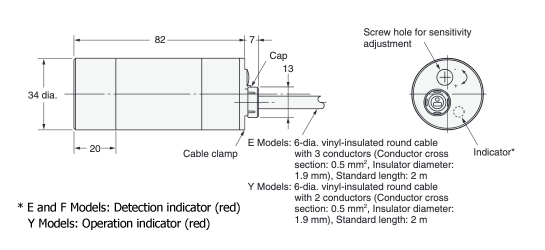

OMRON พร็อกซิมิตี้เซนเซอร์ รุ่น E2K-C25M
*พร็อกซิมิตี้เซนเซอร์ประเภท E, F: มีไฟแสดงสถานะการตรวจจับ (สีแดง) ประเภท Y: มีไฟแสดงสถานะการทำงาน (สีแดง)

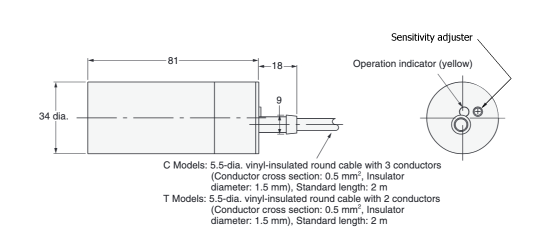

OMRON พร็อกซิมิตี้เซนเซอร์ รุ่น E2K-C20M
ตารางข้อมูลจำเพาะของ OMRON พร็อกซิมิตี้เซนเซอร์
ข้อมูลการทำงาน/คุณสมบัติของ OMRON พร็อกซิมิตี้เซนเซอร์
พร็อกซิมิตี้เซนเซอร์ประเภทมาตรฐาน
| รายการ พร็อกซิมิตี้เซนเซอร์ | รูปแบบพร็อกซิมิตี้เซนเซอร์ | ||||
|---|---|---|---|---|---|
| รุ่น E2K-C25M□1 | รุ่น E2K-C25M□2 | รุ่น E2K-C25MY1 | รุ่น E2K-C25MY2 | ||
| พร็อกซิมิตี้เซนเซอร์ ระยะตรวจจับมาตรฐาน* | 25มม. | ||||
| ระยะตรวจจับปรับได้ | 3–25 มม. | ||||
| วัตถุที่สามารถตรวจจับได้ | ตัวนำไฟฟ้าและตัวนำไฟฟ้า | ||||
| วัตถุตรวจจับมาตรฐาน | แผ่นโลหะต่อลงดิน 50 x 50 x 1 มม. | ||||
| ฮิสเทอรีซิส | 15% หรือต่ำกว่าของระยะตรวจจับ (เมื่อปรับเป็น 25 มม. ±10% ด้วยวัตถุตรวจจับมาตรฐาน) | ||||
| ความถี่ในการตอบสนอง | 70เฮิรตซ์ | 10เฮิรตซ์ | |||
| แรงดันไฟฟ้าแหล่งจ่ายไฟ (ช่วงแรงดันไฟฟ้าที่ใช้งาน) | ริปเปิล DC12-24V (pp) 10% หรือต่ำกว่า (DC10-30V) | กระแสสลับ 100~220 โวลต์ (กระแสสลับ 90~250 โวลต์) 50/60 เฮิรตซ์ | |||
| การบริโภคปัจจุบัน | ประเภท E, F: 10mA หรือต่ำกว่า (ที่ DC12V), 16mA หรือต่ำกว่า (ที่ DC24V) | ||||
| กระแสไฟรั่ว | เซ็นเซอร์ตรวจจับระยะใกล้ ประเภท Y: 1mA หรือต่ำกว่า (ที่ AC100V 50/60Hz), 2mA หรือต่ำกว่า (ที่ AC200V 50/60Hz) (เอาต์พุตปิด) | ||||
| การควบคุมเอาท์พุต | ความสามารถในการเปิดและปิด | 200mA หรือน้อยกว่า | 5 ถึง 200mA (โหลดต้านทาน) | ||
| แรงดันตกค้าง | 2V หรือต่ำกว่า (กระแสโหลด 200mA, ความยาวสายไฟ 2 ม.) | “ข้อมูลคุณลักษณะ” → ดูหน้าที่ 4 ของแคตตาล็อกดิจิทัล | |||
| ไฟแสดงสถานะ | ไฟแสดงการตรวจจับ (สีแดง) | ไฟแสดงการทำงาน (สีแดง) | |||
| โหมดการทำงานของเซ็นเซอร์ตรวจจับระยะใกล้ (เมื่อตรวจจับวัตถุที่กำลังเข้าใกล้) | ประเภท E1, F1, Y1: NO ประเภท E2, F2, Y2: NC สำหรับรายละเอียด โปรดดูแผนภูมิเวลา "แผนผังวงจรขั้นตอนอินพุต/เอาต์พุต" → แคตตาล็อกดิจิทัล หน้า 5 และ 6 | ||||
| วงจรป้องกัน | การป้องกันการเชื่อมต่อย้อนกลับ การดูดซับไฟกระชาก | การดูดซับไฟกระชาก | |||
| ช่วงอุณหภูมิแวดล้อม | ระหว่างการทำงานและการจัดเก็บ: -25 ถึง +70°C (แต่ห้ามแช่แข็งหรือควบแน่น) | ||||
| ช่วงความชื้นโดยรอบ | ระหว่างการทำงานและการจัดเก็บ: ความชื้นสัมพัทธ์ 35 ถึง 95% (แต่ไม่มีการควบแน่น) | ||||
| ผลกระทบของอุณหภูมิ | ภายในช่วงอุณหภูมิ -10 ถึง +55°C, ±15% หรือต่ำกว่าของระยะการตรวจจับที่ +23°C ภายในช่วงอุณหภูมิ -25 ถึง +70°C, ±25% หรือต่ำกว่าของระยะการตรวจจับที่ +23°C | ||||
| ผลของแรงดันไฟฟ้า | ภายในช่วงแรงดันไฟฟ้าแหล่งจ่ายไฟที่กำหนด ±15% ระยะการตรวจจับที่แรงดันไฟฟ้าแหล่งจ่ายไฟที่กำหนดคือ ±2% หรือต่ำกว่า | แรงดันไฟฟ้าของแหล่งจ่ายไฟที่กำหนด: AC100V+20%, -10% อยู่ในช่วง AC200V±20% ระยะการตรวจจับที่แรงดันไฟฟ้าของแหล่งจ่ายไฟที่กำหนดคือ ±2% หรือต่ำกว่า | |||
| ความต้านทานฉนวน | 50MΩ หรือมากกว่า (ที่ DC500V เมกะวัตต์) ระหว่างชิ้นส่วนที่มีไฟฟ้าทั้งหมดและตัวเครื่อง | ||||
| ทนแรงดันไฟฟ้า | AC1,000V 50/60Hz 1 นาที ระหว่างชิ้นส่วนที่มีไฟฟ้าและตัวเครื่อง | AC1,500V 50/60Hz 1 นาที ระหว่างชิ้นส่วนที่มีไฟฟ้าและตัวเครื่อง | |||
| การสั่นสะเทือน (ความทนทาน) | 10 ถึง 55Hz, แอมพลิจูดสองเท่า 1.5 มม., 2 ชม. ต่อตัวในทิศทาง X, Y และ Z | ||||
| แรงกระแทก (ความทนทาน) | 500ม./วินาที2 ครั้ง 10 ครั้งในทิศทาง X, Y และ Z | ||||
| โครงสร้างป้องกัน | เซ็นเซอร์ตรวจจับระยะใกล้ มาตรฐาน IEC IP66 | ||||
| วิธีการเชื่อมต่อ | แบบดึงสายออก (ความยาวสายมาตรฐาน 2ม.) | ||||
| น้ำหนัก (รวมบรรจุภัณฑ์) | น้ำหนักประมาณ 200กรัม | ||||
| วัสดุของเซนเซอร์ตรวจจับระยะใกล้ | กรณี | ABS ทนความร้อน | |||
| พื้นผิวการตรวจจับ | |||||
| เครื่องประดับ | เครื่องมือติดตั้งเฉพาะ, สกรู M4, คู่มือการใช้งาน | ||||
* นี่คือระยะตรวจจับสำหรับวัตถุอ้างอิงมาตรฐานของพร็อกซิมิตี้เซนเซอร์ สำหรับวัสดุอื่น ๆ โปรดดู "ข้อมูลลักษณะเฉพาะ" ในหน้า 4 ของแคตตาล็อกดิจิทัล
พร็อกซิมิตี้เซนเซอร์ ประเภททนต่อสัญญาณรบกวน
| รายการ พร็อกซิมิตี้เซนเซอร์ | รูปแบบพร็อกซิมิตี้เซนเซอร์ | ||||
|---|---|---|---|---|---|
| รุ่น E2K-C20MC1 | รุ่น E2K-C20MC2 | รุ่น E2K-C20MT1 | รุ่น E2K-C20MT2 | ||
| พร็อกซิมิตี้เซนเซอร์ ระยะตรวจจับมาตรฐาน *1 | 20มม. | ||||
| ระยะตรวจจับปรับได้ | 3–20 มม. | ||||
| วัตถุที่สามารถตรวจจับได้ | ตัวนำไฟฟ้าและตัวนำไฟฟ้า | ||||
| วัตถุตรวจจับมาตรฐาน | แผ่นโลหะต่อลงดิน 50 x 50 x 1 มม. | ||||
| ฮิสเทอรีซิส | 15% หรือต่ำกว่าของระยะตรวจจับ (เมื่อปรับเป็น 20 มม. ±10% ด้วยวัตถุตรวจจับมาตรฐาน) | ||||
| ความถี่ในการตอบสนอง *2 | 40เฮิรตซ์ | 25Hz เมื่อใช้ไฟ AC, 40Hz เมื่อใช้ไฟ DC | |||
| แรงดันไฟฟ้าแหล่งจ่ายไฟ (ช่วงแรงดันไฟฟ้าที่ใช้งาน) | ริปเปิล DC12-24V (pp) 10% หรือต่ำกว่า (DC10-30V) | AC24~240V (50/60Hz), DC24~240V (AC20~250V 50/60Hz, DC20~250V) | |||
| การบริโภคปัจจุบัน | 13mA หรือต่ำกว่า (ที่ 24V DC) | - | |||
| กระแสไฟรั่ว | - | 1.5mA หรือต่ำกว่า (ที่ DC24V), 1.7mA หรือต่ำกว่า (ที่ AC110V50/60Hz), 2.5mA หรือต่ำกว่า (ที่ AC250V50/60Hz) "ข้อมูลคุณลักษณะ" → ดูหน้า 4 ของแคตตาล็อกดิจิทัล | |||
| เซ็นเซอร์ตรวจจับระยะใกล้ควบคุมเอาท์พุต | ความสามารถในการเปิดและปิด | 250mA หรือน้อยกว่า | 5 ถึง 200mA (โหลดต้านทาน) | ||
| แรงดันตกค้าง | 2.5V หรือต่ำกว่า (กระแสโหลด 250mA, ความยาวสายไฟ 2 ม.) | แหล่งจ่ายไฟฟ้ากระแสสลับ: 10V หรือต่ำกว่า, แหล่งจ่ายไฟฟ้ากระแสตรง: 8V หรือต่ำกว่า "ข้อมูลคุณลักษณะ" → ดูที่หน้า 4 ของแคตตาล็อกดิจิทัล | |||
| ไฟแสดงสถานะ | ไฟแสดงการทำงาน (สีเหลือง) | ||||
| โหมดการทำงานของเซ็นเซอร์ตรวจจับระยะใกล้ (เมื่อตรวจจับวัตถุที่กำลังเข้าใกล้) | C1, ประเภท T1: NO C2, ประเภท T2: NC สำหรับรายละเอียด โปรดดูแผนภูมิเวลา "แผนผังวงจรขั้นตอนอินพุต/เอาต์พุต" → แคตตาล็อกดิจิทัล หน้า 5 และ 6 | ||||
| วงจรป้องกัน | การป้องกันการเชื่อมต่อย้อนกลับ การป้องกันไฟฟ้าลัดวงจร | - | |||
| ช่วงอุณหภูมิแวดล้อม | ระหว่างการทำงานและการจัดเก็บ: -25 ถึง +70°C (แต่ห้ามแช่แข็งหรือควบแน่น) | ||||
| ช่วงอุณหภูมิแวดล้อม | ระหว่างการทำงานและการจัดเก็บ: ความชื้นสัมพัทธ์ 35 ถึง 95% (แต่ไม่มีการควบแน่น) | ||||
| ผลกระทบของอุณหภูมิ | ภายในช่วงอุณหภูมิ -10 ถึง +55°C, ±15% หรือต่ำกว่าของระยะการตรวจจับที่ +23°C ภายในช่วงอุณหภูมิ -25 ถึง +70°C, ±25% หรือต่ำกว่าของระยะการตรวจจับที่ +23°C | ||||
| ผลของแรงดันไฟฟ้า | ภายในช่วงแรงดันไฟฟ้าแหล่งจ่ายไฟที่กำหนด ±15% ระยะการตรวจจับที่แรงดันไฟฟ้าแหล่งจ่ายไฟที่กำหนดคือ ±2% หรือต่ำกว่า | ||||
| ความต้านทานฉนวน | 50MΩ หรือมากกว่า (ที่ DC500V เมกะวัตต์) ระหว่างชิ้นส่วนที่มีไฟฟ้าทั้งหมดและตัวเครื่อง | ||||
| ทนแรงดันไฟฟ้า | AC1,000V 50/60Hz 1 นาที ระหว่างชิ้นส่วนที่มีไฟฟ้าและตัวเครื่อง | AC1,500V 50/60Hz 1 นาที ระหว่างชิ้นส่วนที่มีไฟฟ้าและตัวเครื่อง | |||
| การสั่นสะเทือน (ความทนทาน) | 10 ถึง 55Hz, แอมพลิจูดสองเท่า 1.5 มม., 2 ชม. ต่อตัวในทิศทาง X, Y และ Z | ||||
| แรงกระแทก (ความทนทาน) | 500ม./วินาที2 ครั้ง 10 ครั้งในทิศทาง X, Y และ Z | ||||
| โครงสร้างป้องกัน | มาตรฐาน IEC IP65 | ||||
| วิธีการเชื่อมต่อ *3 | แบบดึงสายออก (ความยาวสาย 2ม.) | ||||
| น้ำหนัก (รวมบรรจุภัณฑ์) | ประมาณ 240กรัม | ||||
| วัสดุของเซนเซอร์ตรวจจับระยะใกล้ | กรณี | พีบีที | |||
| พื้นผิวการตรวจจับ | |||||
| เครื่องประดับ | เครื่องมือติดตั้งเฉพาะ, สกรู M4, คู่มือการใช้งาน | ||||
*1. ระยะตรวจจับนี้เป็นสำหรับวัตถุอ้างอิงมาตรฐานของพร็อกซิมิตี้เซนเซอร์ สำหรับวัสดุอื่น ๆ โปรดดู "ข้อมูลลักษณะเฉพาะ" ในหน้า 4 ของแคตตาล็อกดิจิทัล
*2. ความถี่ตอบสนองเป็นค่าเฉลี่ย
*3. ความยาวสายไฟ 2 ม. เท่านั้น สำหรับการขยายสายโปรดใช้สายที่มีพื้นที่หน้าตัด 0.5 มม.²
