พร็อกซิมิตี้เซ็นเซอร์ชนิดกันสะเก็ดไฟเชื่อม [E2EQ]
แบรนด์ :
OMRON
ข้อควรระวัง
รายละเอียดสินค้า
พร็อกซิมิตี้เซ็นเซอร์เคลือบฟลูออโรโพลิเมอร์สำหรับป้องกันสะเก็ดไฟเชื่อม
[คุณสมบัติ]
· กันสะเก็ดไฟเชื่อมได้อย่างยอดเยี่ยม
· มีการเพิ่มซีรีส์ชนิดระยะไกล
ระยะตรวจจับสูงสุด: 15 มม.
· นอกจากนี้ยังมีคอนเนคเตอร์สมาร์ทคลิกชนิดอินไลน์พร้อมจำหน่ายด้วย
Drawing ระบุขนาดของ OMRON พร็อกซิมิตี้เซนเซอร์
ประเภท OMRON พร็อกซิมิตี้เซนเซอร์ แบบสายดึงออก

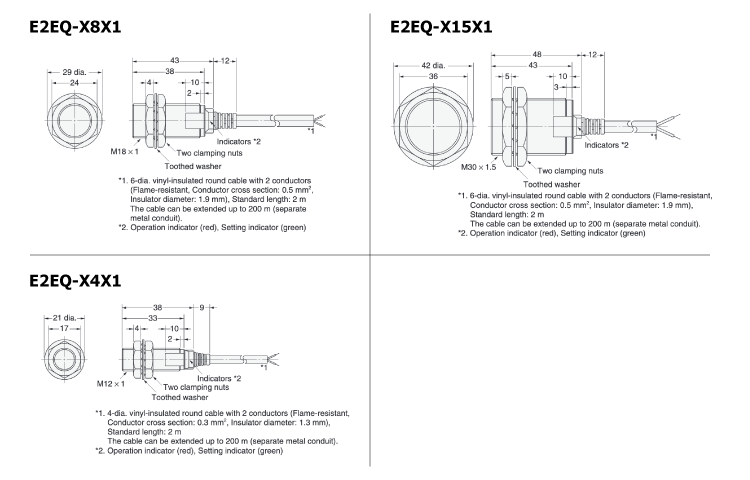

พร็อกซิมิตี้เซนเซอร์ประเภทระยะตรวจจับไกล

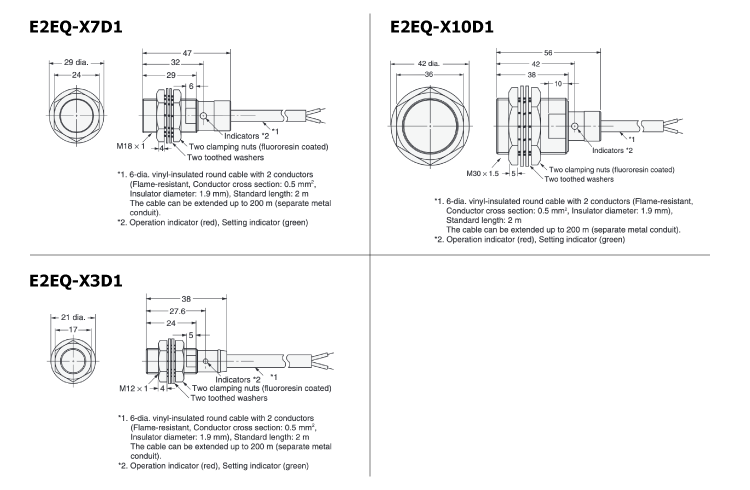

พร็อกซิมิตี้เซนเซอร์มาตรฐาน
ประเภท OMRON พร็อกซิมิตี้เซนเซอร์ แบบเชื่อมต่อผ่านตัวกลาง

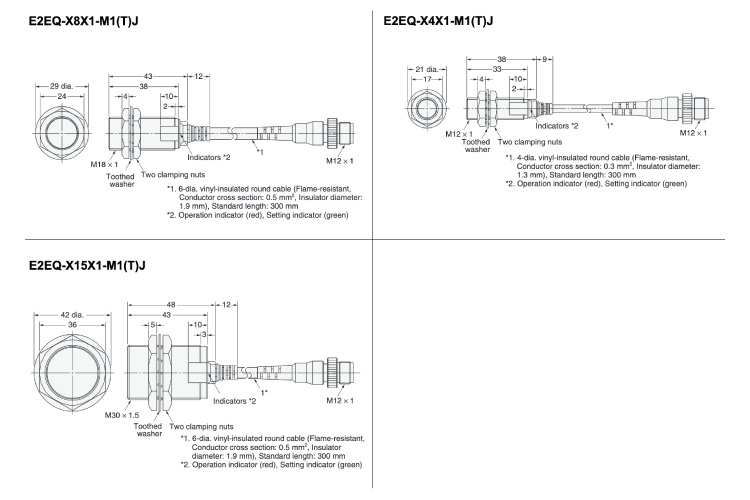

พร็อกซิมิตี้เซนเซอร์ประเภทระยะตรวจจับไกล

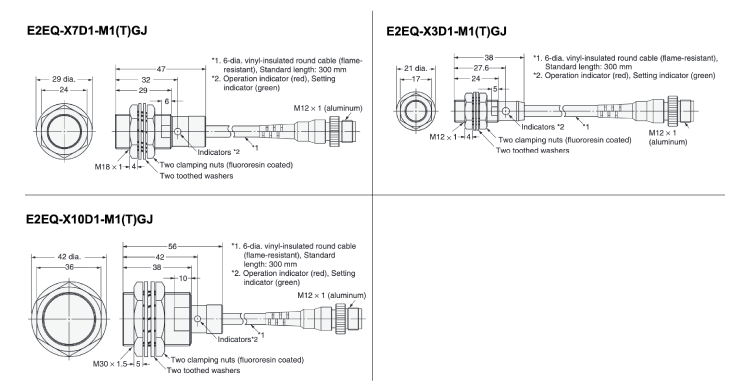

พร็อกซิมิตี้เซนเซอร์มาตรฐาน
ตารางข้อมูลจำเพาะของ OMRON พร็อกซิมิตี้เซนเซอร์
การจัดอันดับ/ประสิทธิภาพของ OMRON พร็อกซิมิตี้เซนเซอร์
ประเภทระยะตรวจจับไกล
| รายการ พร็อกซิมิตี้เซนเซอร์ | รูปแบบพร็อกซิมิตี้เซนเซอร์ | |||
|---|---|---|---|---|
| รุ่น E2EQ-X4X1 รุ่น E2EQ-X4X1-M1(T)J | รุ่น E2EQ-X8X1 รุ่น E2EQ-X8X1-M1(T)J | รุ่น E2EQ-X15X1 รุ่น E2EQ-X15X1-M1(T)J | ||
| ระยะการตรวจจับ | 4มม.±10% | 8มม.±10% | 15มม.±10% | |
| ตั้งค่าระยะทาง*1 | 0 ถึง 3.2 มม. | 0 ถึง 6.4 มม. | 0 ถึง 12 มม. | |
| ฮิสเทอรีซิส | ระยะตรวจจับไม่เกิน 15% | |||
| วัตถุตรวจจับมาตรฐาน | เหล็ก 12 x 12 x 1 มม. | เหล็ก 18 x 18 x 1 มม. | เหล็ก 30×30×1มม. | |
| ความถี่ในการตอบสนอง*2 | 1กิโลเฮิรตซ์ | 0.5กิโลเฮิรตซ์ | 0.25กิโลเฮิรตซ์ | |
| การควบคุมเอาท์พุต | ความสามารถในการเปิดและปิด | 3 ถึง 100mA | ||
| แรงดันตกค้าง*3 | 5V หรือต่ำกว่า (กระแสโหลด 100mA, ความยาวสายไฟ 2 ม.) | |||
| โหมดการทำงาน (เมื่อตรวจจับวัตถุที่กำลังเข้าใกล้) | สำหรับรายละเอียดเพิ่มเติม โปรดดูแผนภูมิเวลา "Input/Output Stage Circuit Diagram" → หน้า 5 ของแค็ตตาล็อกดิจิทัล | |||
| วงจรป้องกัน | การดูดซับไฟกระชาก การป้องกันไฟฟ้าลัดวงจร | |||
| ช่วงอุณหภูมิแวดล้อม | การทำงาน: -25 ถึง +70°C, การจัดเก็บ: -40 ถึง +85°C (แต่ห้ามแช่แข็งหรือควบแน่น) | |||
| ผลกระทบของอุณหภูมิ | ภายใน ±15% ของระยะตรวจจับที่ +23°C ในช่วงอุณหภูมิ -40 ถึง +85°C ภายใน ±10% ของระยะตรวจจับที่ +23°C ในช่วงอุณหภูมิ -25 ถึง +70°C | ภายใน ±15% ของระยะตรวจจับที่ +23°C ภายในช่วงอุณหภูมิ -25 ถึง +70°C | ||
| ผลของแรงดันไฟฟ้า | ภายใน ±1% ของระยะการวัดที่แรงดันไฟฟ้าแหล่งจ่ายไฟที่กำหนด ภายใน ±15% ของแรงดันไฟฟ้าแหล่งจ่ายไฟที่กำหนด | |||
| แรงกระแทก (ความทนทาน) | 1,000 ม./วินาที2 ครั้ง 10 ครั้งในทิศทาง X, Y และ Z | |||
| วิธีการเชื่อมต่อพร็อกซิมิตี้เซนเซอร์ | ประเภทเดินสายล่วงหน้า (ความยาวสายมาตรฐาน 2 ม.) ประเภทรีเลย์เชื่อมต่อ | |||
| น้ำหนัก (รวมบรรจุภัณฑ์) | แบบดึงสายออก | ประมาณ 65กรัม | น้ำหนักประมาณ 140 กรัม | น้ำหนักประมาณ 190 กรัม |
| ประเภทรีเลย์คอนเนคเตอร์ | ประมาณ 20กรัม | ประมาณ 40กรัม | ประมาณ 90กรัม | |
*1. กรุณาใช้งานในช่วงที่ไฟแสดงสถานะสีเขียวติดสว่าง
*2. ความถี่การตอบสนองของพร็อกซิมิตี้เซนเซอร์เป็นค่ามาตรฐานเฉลี่ย
*3. แรงดันไฟตกค้างคือ 5V ดังนั้นกรุณาตรวจสอบเงื่อนไขการเชื่อมต่อกับอุปกรณ์ที่ใช้ก่อนการใช้งาน
พร็อกซิมิตี้เซนเซอร์แบบมาตรฐาน
| รายการ พร็อกซิมิตี้เซนเซอร์ | รูปแบบพร็อกซิมิตี้เซนเซอร์ | |||
|---|---|---|---|---|
| รุ่น E2EQ-X3D1 รุ่น E2EQ-X3D1-M1(T)GJ | รุ่น E2EQ-X7D1 รุ่น E2EQ-X7D1-M1(T)GJ | รุ่น E2EQ-X10D1 รุ่น E2EQ-X10D1-M1(T)GJ | ||
| ระยะการตรวจจับ | 3มม.±10% | 7มม.±10% | 10มม.±10% | |
| ตั้งค่าระยะทาง | 0 ถึง 2.4 มม. | 0 ถึง 5.6 มม. | 0 ถึง 8 มม. | |
| ฮิสเทอรีซิส | 10% หรือต่ำกว่าของระยะตรวจจับ | |||
| วัตถุตรวจจับมาตรฐาน | เหล็ก 12 x 12 x 1 มม. | เหล็ก 18 x 18 x 1 มม. | เหล็ก 30×30×1มม. | |
| ความถี่ในการตอบสนอง* | 1กิโลเฮิรตซ์ | 500เฮิรตซ์ | 400เฮิรตซ์ | |
| เซ็นเซอร์ตรวจจับระยะใกล้ควบคุมเอาท์พุต | ความสามารถในการเปิดและปิด | 3 ถึง 100mA | ||
| แรงดันตกค้าง | 3V หรือต่ำกว่า (กระแสโหลด 100mA, ความยาวสายไฟ 2 ม.) | |||
| โหมดการทำงาน (เมื่อตรวจจับวัตถุที่กำลังเข้าใกล้) | สำหรับรายละเอียดเพิ่มเติม โปรดดูแผนภูมิเวลา "Input/Output Stage Circuit Diagram" → หน้า 5 ของแค็ตตาล็อกดิจิทัล | |||
| วงจรป้องกัน | การป้องกันไฟฟ้าลัดวงจร, การดูดซับไฟกระชาก | |||
| ช่วงอุณหภูมิแวดล้อม | ระหว่างการทำงานและการจัดเก็บ: -25 ถึง +70°C (แต่ห้ามแข็งตัวหรือเกิดหมอก) | |||
| ผลกระทบของอุณหภูมิ | ภายในช่วงอุณหภูมิ -25 ถึง +70°C ที่อุณหภูมิ +23°C ระยะการตรวจจับอยู่ภายใน ±10% | |||
| ผลของแรงดันไฟฟ้า | อยู่ในช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟที่กำหนด ±15% ที่แรงดันไฟฟ้าของแหล่งจ่ายไฟที่กำหนด ±2.5% หรือต่ำกว่าของระยะตรวจจับ | |||
| แรงกระแทก (ความทนทาน) | 1,000 ม./วินาที2 ครั้ง 10 ครั้งในทิศทาง X, Y และ Z | |||
| วิธีการเชื่อมต่อพร็อกซิมิตี้เซนเซอร์ | ประเภท E2EQ-X□D1: ประเภทมีสายล่วงหน้า (ความยาวสายไฟมาตรฐาน: 2 ม.) ประเภท E2EQ-X□D1-M1GJ: ประเภทขั้วต่ออินไลน์ (ความยาวสายไฟมาตรฐาน: 300 มม.) | |||
| น้ำหนัก (รวมบรรจุภัณฑ์) | แบบดึงสายออก | น้ำหนักประมาณ 120 กรัม | น้ำหนักประมาณ 160 กรัม | น้ำหนักประมาณ 220 กรัม |
| ประเภทรีเลย์เชื่อมต่อพร็อกซิมิตี้เซนเซอร์ | ประมาณ 80กรัม | น้ำหนักโดยประมาณ 110 กรัม | น้ำหนักประมาณ 190 กรัม | |
*1. ความถี่การตอบสนองเป็นค่ามาตรฐานเฉลี่ย
เงื่อนไขการวัด: ใช้วัตถุมาตรฐานสำหรับพร็อกซิมิตี้เซนเซอร์ โดยเว้นระยะห่างระหว่างวัตถุเป็น 2 เท่าของวัตถุมาตรฐาน และตั้งระยะที่ 1/2 ของระยะตรวจจับ
ข้อมูลทั่วไปของพร็อกซิมิตี้เซนเซอร์
| รายการ พร็อกซิมิตี้เซนเซอร์ | รูปแบบพร็อกซิมิตี้เซนเซอร์ | |||
|---|---|---|---|---|
| รุ่น E2EQ-X4X1 รุ่น E2EQ-X4X1-M1(T)J รุ่น E2EQ-X3D1 รุ่น E2EQ-X3D1-M1(T)GJ | รุ่น E2EQ-X8X1 รุ่น E2EQ-X8X1-M1(T)J รุ่น E2EQ-X7D1 รุ่น E2EQ-X7D1-M1(T)GJ | รุ่น E2EQ-X15X1 รุ่น E2EQ-X15X1-M1(T)J รุ่น E2EQ-X10D1 รุ่น E2EQ-X10D1-M1(T)GJ | ||
| วัตถุที่สามารถตรวจจับได้ | โลหะแม่เหล็ก (ระยะตรวจจับจะลดลงสำหรับโลหะที่ไม่ใช่แม่เหล็ก ดู "ข้อมูลลักษณะเฉพาะ" ที่หน้า 4 ของแคตตาล็อกดิจิทัล) | |||
| แรงดันไฟฟ้าแหล่งจ่ายไฟ (ช่วงแรงดันไฟฟ้าที่ใช้งาน) | ริปเปิล DC12-24V (pp) 10% หรือต่ำกว่า (DC10-30V) | |||
| กระแสไฟรั่ว | 0.8mA หรือน้อยกว่า | |||
| ไฟแสดงสถานะ | ไฟแสดงการทำงาน (สีแดง), ไฟแสดงการตั้งค่า (สีเขียว) | |||
| ช่วงความชื้นโดยรอบ | ระหว่างการทำงานและการจัดเก็บ: ความชื้นสัมพัทธ์ 35 ถึง 95% (แต่ไม่มีการควบแน่น) | |||
| ความต้านทานฉนวน | 50MΩ หรือมากกว่า (DC500V เมกะวัตต์) ระหว่างชิ้นส่วนที่มีไฟฟ้าและตัวเครื่อง | |||
| ทนแรงดันไฟฟ้า | AC1,000V 1 นาที ระหว่างชิ้นส่วนที่มีไฟฟ้าและเคส | |||
| การสั่นสะเทือน (ความทนทาน) | 10 ถึง 55Hz, แอมพลิจูดสองเท่า 1.5 มม., 2 ชม. ต่อตัวในทิศทาง X, Y และ Z | |||
| โครงสร้างป้องกัน | มาตรฐาน IEC IP67, มาตรฐานทนน้ำมันของ Omron | |||
| วัสดุของเซนเซอร์ตรวจจับระยะใกล้ | กรณี | เคลือบเรซินฟลูออรีน (วัสดุฐาน: ทองเหลือง) | ||
| พื้นผิวการตรวจจับ | เรซินฟลูออรีน | |||
| น็อตยึด | เคลือบเรซินฟลูออรีน (วัสดุฐาน: ทองเหลือง) | |||
| แหวนรองฟัน | การชุบสังกะสีเหล็ก | |||
| เครื่องประดับ | คำแนะนำการใช้งาน | |||
