พร็อกซิมิตี้เซ็นเซอร์แบบยาว [E2E2]
แบรนด์ :
OMRON
ข้อควรระวัง
รายละเอียดสินค้า
[คุณสมบัติ]
· พร็อกซิมิตี้เซ็นเซอร์พร้อมสกรูแบบเกลียวยาว
· ตัวป้องกันสายไฟได้รับการติดตั้งตามมาตรฐาน โดยเพิ่มความแข็งแรงในการขันแน่น
· เพิ่มความชัดเจนของไฟบอกสถานะ และใช้การกัดสำหรับการจับประแจทุกรุ่น
Drawing ระบุขนาดของ OMRON พร็อกซิมิตี้เซนเซอร์

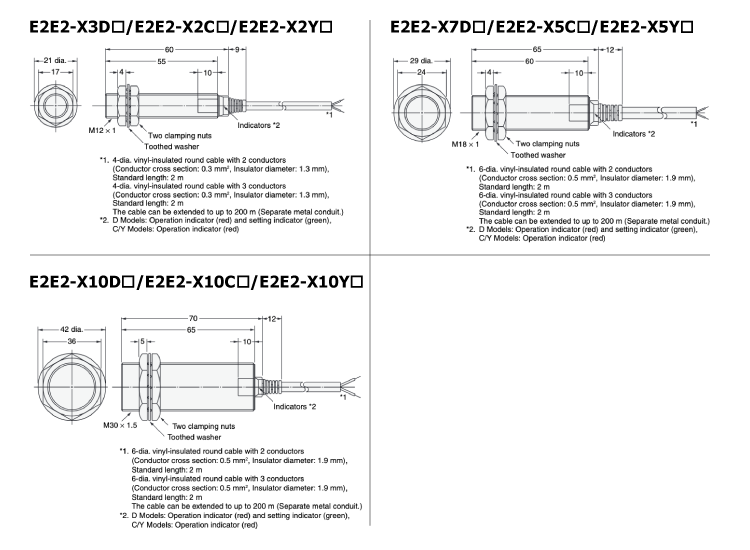

OMRON พร็อกซิมิตี้เซนเซอร์ ชนิดมีโล่ป้องกัน

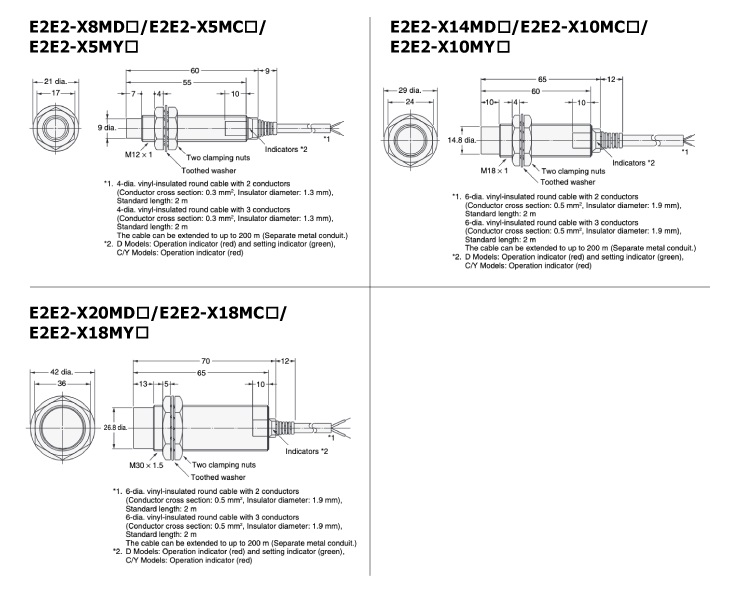

OMRON พร็อกซิมิตี้เซนเซอร์ ชนิดไม่มีโล่ป้องกัน
ตารางข้อมูลจำเพาะของ OMRON พร็อกซิมิตี้เซนเซอร์
ข้อมูลการประเมิน/ประสิทธิภาพของ OMRON พร็อกซิมิตี้เซนเซอร์
พร็อกซิมิตี้เซนเซอร์ชนิด DC 2 สาย (E2E2-X□D□)
| รายการพร็อกซิมิตี้เซนเซอร์ | รูปแบบพร็อกซิมิตี้เซนเซอร์ | ||||||
|---|---|---|---|---|---|---|---|
| รุ่น E2E2-X3D□ | รุ่น E2E2-X8MD□ | รุ่น E2E2-X7D□ | รุ่น E2E2-X14MD□ | รุ่น E2E2-X10D□ | รุ่น E2E2-X20MD□ | ||
| ขนาดเซ็นเซอร์ | M12 | M18 | M30 | ||||
| ชนิดโล่ป้องกัน | มีโล่ป้องกัน | ไม่มีโล่ป้องกัน | มีโล่ป้องกัน | ไม่มีโล่ป้องกัน | มีโล่ป้องกัน | ไม่มีโล่ป้องกัน | |
| ระยะตรวจจับ | 3 มม. ±10% | 8 มม. ±10% | 7 มม. ±10% | 14 มม. ±10% | 10 มม. ±10% | 20 มม. ±10% | |
| ระยะการตั้งค่า *1 | 0 ถึง 2.4 มม. | 0 ถึง 6.4 มม. | 0 ถึง 5.6 มม. | 0 ถึง 11.2 มม. | 0 ถึง 8 มม. | 0 ถึง 16 มม. | |
| ฮิสเทอรีซิส | 10% หรือน้อยกว่าของระยะตรวจจับ | ||||||
| วัตถุที่ตรวจจับได้ | โลหะแม่เหล็ก (โลหะที่ไม่ใช่แม่เหล็กจะลดระยะการตรวจจับ) | ||||||
| วัตถุที่ใช้ตรวจจับมาตรฐาน | เหล็ก 12 × 12 × 1 มม. | เหล็ก 30 × 30 × 1 มม. | เหล็ก 18 × 18 × 1 มม. | เหล็ก 30 × 30 × 1 มม. | เหล็ก 30 × 30 × 1 มม. | เหล็ก 54 × 54 × 1 มม. | |
| ความถี่การตอบสนอง *2 | 1kHz | 800Hz | 500Hz | 400Hz | 100Hz | ||
| แรงดันไฟฟ้า (ช่วงแรงดันที่ใช้งาน) | DC12-24V Ripple (pp) 10% หรือน้อยกว่า (DC10-30V) | ||||||
| กระแสรั่วไหล | 0.8mA หรือน้อยกว่า | ||||||
| การควบคุมผลลัพธ์ | ความสามารถในการเปิดและปิด | 3 ถึง 100mA | |||||
| แรงดันไฟตกค้าง | 3V หรือน้อยกว่า (กระแสโหลด 100mA, ความยาวสาย 2m) | ||||||
| ไฟแสดงสถานะ | ชนิด D1: ไฟแสดงการทำงาน (สีแดง), ไฟแสดงการตั้งค่า (สีเขียว) ชนิด D2: ไฟแสดงการทำงาน (สีแดง) | ||||||
| โหมดการทำงาน (เมื่อมีการตรวจจับวัตถุที่เข้าใกล้) | ชนิด D1: NO, ชนิด D2: NC สำหรับรายละเอียด ดูที่แผนภาพวงจร "Input/Output" → แคตาล็อกดิจิทัลหน้า 8 | ||||||
| วงจรป้องกัน | การดูดซับแรงดันไฟ, การป้องกันการลัดวงจรโหลด | ||||||
| อุณหภูมิแวดล้อม | ระหว่างการใช้งานและการเก็บรักษา: -25 ถึง +70°C (ไม่ควรมีการแช่แข็งหรือกลั่นตัว) | ||||||
| ความชื้นแวดล้อม | ระหว่างการใช้งานและการเก็บรักษา: 35 ถึง 95% RH (ไม่ควรมีการกลั่นตัว) | ||||||
| ผลกระทบของอุณหภูมิ | การเปลี่ยนแปลงระยะการตรวจจับอยู่ใน ±10% ที่ +23°C ภายในช่วงอุณหภูมิ -25 ถึง +70°C | ||||||
| ผลกระทบของแรงดันไฟ | การเปลี่ยนแปลงระยะการตรวจจับอยู่ใน ±1% ที่แรงดันไฟฟ้าจ่ายที่กำหนด, ภายในช่วง ±15% ของแรงดันไฟฟ้าที่กำหนด | ||||||
| ความต้านทานฉนวน | 50MΩ หรือมากกว่า (DC500V) ระหว่างส่วนที่มีกระแสไฟฟ้าและตัวเคส | ||||||
| ทนต่อแรงดันไฟฟ้า | AC1,000V 50/60Hz 1 นาที ระหว่างส่วนที่มีกระแสไฟฟ้าและตัวเคส | ||||||
| การสั่นสะเทือน (ความทนทาน) | 10 ถึง 55Hz, แอมพลิจูดสองเท่า 1.5 มม., 2 ชั่วโมงในแต่ละทิศทาง X, Y, และ Z | ||||||
| การกระแทก (ความทนทาน) | 1,000m/s² 10 ครั้งในแต่ละทิศทางของ X, Y และ Z | ||||||
| โครงสร้างป้องกัน | มาตรฐาน IEC IP67, ความทนทานต่อน้ำมัน (มาตรฐานภายในของ Omron) | ||||||
| วิธีการเชื่อมต่อ | ชนิดสายเคเบิลแบบดึงออก (ความยาวสายมาตรฐาน 2 ม.) | ||||||
| น้ำหนัก (รวมบรรจุภัณฑ์) | ประมาณ 65 กรัม | ประมาณ 150 กรัม | ประมาณ 210 กรัม | ||||
| วัสดุเซ็นเซอร์ | เคส | ทองเหลือง | |||||
| พื้นผิวตรวจจับ | Polybutylene Terephthalate (PBT) | ||||||
| น็อตรัด | ทองเหลืองชุบด้วยนิกเกิล | ||||||
| แหวนรอง | เหล็กชุบสังกะสี | ||||||
| อุปกรณ์เสริม | คู่มือการใช้งาน | ||||||
*1. การใช้งานพร็อกซิมิตี้เซนเซอร์ให้อยู่ในช่วงที่ไฟแสดงสถานะสีเขียวสว่างขึ้น (ยกเว้นชนิด D2)
*2. ความถี่การตอบสนองของหน่วยสวิตช์ชนิด DC เป็นค่าเฉลี่ย เงื่อนไขการวัดมีดังนี้: ใช้วัตถุสำหรับตรวจจับมาตรฐานของพร็อกซิมิตี้เซนเซอร์ ระยะห่างระหว่างวัตถุที่ตรวจจับเป็นสองเท่าของวัตถุมาตรฐาน และระยะการตั้งค่าเป็น 1/2 ของระยะการตรวจจับ
พร็อกซิมิตี้เซนเซอร์ชนิด DC 3 สาย (E2E2-X□C□)
| รายการ พร็อกซิมิตี้เซนเซอร์ | รูปแบบพร็อกซิมิตี้เซนเซอร์ | ||||||
|---|---|---|---|---|---|---|---|
| รุ่น E2E2-X2C□ | รุ่น E2E2-X5MC□ | รุ่น E2E2-X5C□ | รุ่น E2E2-X10MC□ | รุ่น E2E2-X10C□ | รุ่น E2E2-X18MC□ | ||
| ขนาดเซนเซอร์วัดระยะใกล้ | เอ็ม12 | เอ็ม18 | เอ็ม30 | ||||
| โล่ | โล่ | ไม่มีการหุ้มป้องกัน | โล่ | ไม่มีการหุ้มป้องกัน | โล่ | ไม่มีการหุ้มป้องกัน | |
| ระยะการตรวจจับ | 2มม.±10% | 5มม.±10% | 5มม.±10% | 10มม.±10% | 10มม.±10% | 18มม.±10% | |
| ตั้งค่าระยะทาง | 0 ถึง 1.6 มม. | 0 ถึง 4 มม. | 0 ถึง 4 มม. | 0 ถึง 8 มม. | 0 ถึง 8 มม. | 0 ถึง 14 มม. | |
| ฮิสเทอรีซิส | 10% หรือต่ำกว่าของระยะตรวจจับ | ||||||
| วัตถุที่ตรวจพบ | โลหะแม่เหล็ก (โลหะที่ไม่ใช่แม่เหล็กจะลดระยะการตรวจจับ ดู "ข้อมูลลักษณะเฉพาะ" ที่หน้า 5 ของแคตตาล็อกดิจิทัล) | ||||||
| วัตถุตรวจจับมาตรฐาน | เหล็ก 12 x 12 x 1 มม. | เหล็ก 15 x 15 x 1 มม. | เหล็ก 18 x 18 x 1 มม. | เหล็ก 30×30×1มม. | เหล็ก 30×30×1มม. | เหล็ก 54×54×1มม. | |
| ความถี่ในการตอบสนอง *1 | 1.5กิโลเฮิรตซ์ | 400เฮิรตซ์ | 600เฮิรตซ์ | 200เฮิรตซ์ | 400เฮิรตซ์ | 100เฮิรตซ์ | |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ (ช่วงแรงดันไฟฟ้าที่ใช้งาน)*2 | ริปเปิล DC12-24V (pp) 10% หรือต่ำกว่า (DC10-30V) | ||||||
| การบริโภคปัจจุบัน | 13mA หรือน้อยกว่า | ||||||
| เซ็นเซอร์ตรวจจับระยะใกล้ควบคุมเอาท์พุต | ความสามารถในการเปิดและปิด | เอาต์พุตคอลเลกเตอร์เปิด NPN 200mA หรือต่ำกว่า (DC30V หรือต่ำกว่า) | |||||
| แรงดันตกค้าง | 2V หรือต่ำกว่า (กระแสโหลด 200mA, ความยาวสายไฟ 2 ม.) | ||||||
| ไฟแสดงสถานะ | ไฟแสดงการทำงาน : (สีแดง) | ||||||
| โหมดการทำงานของเซ็นเซอร์ตรวจจับระยะใกล้ (เมื่อตรวจจับวัตถุที่กำลังเข้าใกล้) | ประเภท C1: NO, ประเภท C2: NC สำหรับรายละเอียด โปรดดูแผนภูมิเวลา "แผนผังวงจรขั้นตอนอินพุต/เอาต์พุต" → หน้าแคตตาล็อกดิจิทัล 8 | ||||||
| วงจรป้องกัน | การป้องกันการเชื่อมต่อย้อนกลับ การดูดซับไฟกระชาก การป้องกันไฟฟ้าลัดวงจร | ||||||
| อุณหภูมิโดยรอบ | ระหว่างการทำงานและการจัดเก็บ: -40 ถึง +85°C (แต่ไม่มีการแข็งตัวหรือการควบแน่น) | ||||||
| ความชื้นโดยรอบ | ระหว่างการทำงานและการจัดเก็บ: ความชื้นสัมพัทธ์ 35 ถึง 95% (แต่ไม่มีการควบแน่น) | ||||||
| ผลกระทบของอุณหภูมิ | ภายใน ±15% ของระยะตรวจจับที่ +23°C ในช่วงอุณหภูมิ -40 ถึง +85°C ภายใน ±10% ของระยะตรวจจับที่ +23°C ในช่วงอุณหภูมิ -25 ถึง +70°C | ||||||
| ผลกระทบจากแรงดันไฟฟ้า | ภายใน ±1% ของระยะตรวจจับที่แรงดันไฟฟ้าแหล่งจ่ายไฟที่กำหนด ภายใน ±15% ของแรงดันไฟฟ้าแหล่งจ่ายไฟที่กำหนด | ||||||
| ความต้านทานฉนวน | 50MΩ or more (DC500V megger) between live parts and case | ||||||
| Withstand voltage | AC1,000V 50/60Hz 1min Between live parts and case | ||||||
| Vibration (durability) | 10 to 55Hz, double amplitude 1.5mm, 2h each in X, Y, and Z directions | ||||||
| Impact (durability) | 1,000m/s2 10 times each in X, Y, and Z directions | ||||||
| Protective structure | IEC standard IP67, Omron in-house standard oil resistance | ||||||
| Proximity Sensors Connection method | Cord pull-out type (standard cord length 2m) | ||||||
| Weight (packaged) | Approx. 75g | Approx. 160g | Approx. 220g | ||||
| Proximity Sensors Material | case | brass | |||||
| Detection surface | Polybutylene terephthalate (PBT) | ||||||
| Clamping Nut | Brass, nickel plated | ||||||
| Toothed washer | Iron, zinc plated | ||||||
| accessories | operating instructions | ||||||
*1.ความถี่ตอบสนองของหน่วยสลับกระแสตรง (DC switching unit) เป็นค่ามาตรฐาน เงื่อนไขการวัดมีดังนี้: ใช้วัตถุตรวจจับมาตรฐานของเซ็นเซอร์, ระยะห่างระหว่างวัตถุตรวจจับเป็นสองเท่าของวัตถุตรวจจับมาตรฐาน, และระยะตั้งค่าคือ 1/2 ของระยะตรวจจับ
*2.เซ็นเซอร์สามารถใช้งานร่วมกับแหล่งจ่ายไฟที่ไม่ราบเรียบแบบ full-wave rectified power supply ที่ DC24V±20% (ค่ามาตรฐาน)
เซ็นเซอร์ชนิด AC 2-wire (E2E2-X□Y□)
| รายการ พร็อกซิมิตี้เซนเซอร์ | รูปแบบพร็อกซิมิตี้เซนเซอร์ | ||||||
|---|---|---|---|---|---|---|---|
| รุ่น E2E2-X2Y□ | รุ่น E2E2-X5MY□ | รุ่น E2E2-X5Y□ | รุ่น E2E2-X10MY□ | รุ่น E2E2-X10Y□ | รุ่น E2E2-X18MY□ | ||
| ขนาดเซนเซอร์วัดระยะใกล้ | เอ็ม12 | เอ็ม18 | เอ็ม30 | ||||
| โล่ | โล่ | ไม่มีการหุ้มป้องกัน | โล่ | ไม่มีการหุ้มป้องกัน | โล่ | ไม่มีการหุ้มป้องกัน | |
| ระยะการตรวจจับ | 2มม.±10% | 5มม.±10% | 5มม.±10% | 10มม.±10% | 10มม.±10% | 18มม.±10% | |
| ตั้งค่าระยะทาง | 0 ถึง 1.6 มม. | 0 ถึง 4 มม. | 0 ถึง 4 มม. | 0 ถึง 8 มม. | 0 ถึง 8 มม. | 0 ถึง 14 มม. | |
| ฮิสเทอรีซิส | 10% หรือต่ำกว่าของระยะตรวจจับ | ||||||
| วัตถุที่ตรวจพบ | โลหะแม่เหล็ก (โลหะที่ไม่ใช่แม่เหล็กจะลดระยะการตรวจจับ ดู "ข้อมูลลักษณะเฉพาะ" ที่หน้า 5 ของแคตตาล็อกดิจิทัล) | ||||||
| วัตถุตรวจจับมาตรฐาน | เหล็ก 12 x 12 x 1 มม. | เหล็ก 15 x 15 x 1 มม. | เหล็ก 18 x 18 x 1 มม. | เหล็ก 30×30×1มม. | เหล็ก 30×30×1มม. | เหล็ก 54×54×1มม. | |
| ความถี่ในการตอบสนอง | 25เฮิรตซ์ | ||||||
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ (ช่วงแรงดันไฟฟ้าที่ใช้งาน) *1 | กระแสสลับ 24~240 โวลต์ (กระแสสลับ 20~264 โวลต์) 50/60 เฮิรตซ์ | ||||||
| กระแสไฟรั่ว | 1.7mA หรือน้อยกว่า | ||||||
| เซ็นเซอร์ตรวจจับระยะใกล้ควบคุมเอาท์พุต | ความจุเปิด-ปิด *2 | 5 ถึง 200mA | 5 ถึง 300mA | ||||
| แรงดันตกค้าง | ข้อมูลคุณลักษณะ → ดูหน้า 5 ของแคตตาล็อกดิจิทัล | ||||||
| ไฟแสดงสถานะ | ไฟแสดงการทำงาน : (สีแดง) | ||||||
| โหมดการทำงาน (เมื่อตรวจจับวัตถุที่กำลังเข้าใกล้) | ประเภท Y1: NO, ประเภท Y2: NC สำหรับรายละเอียด โปรดดูแผนภูมิเวลา "แผนผังวงจรสเตจอินพุต/เอาท์พุต" → หน้าแคตตาล็อกดิจิทัล 8 | ||||||
| อุณหภูมิแวดล้อม *1, 2 | ระหว่างการทำงานและการจัดเก็บ: -40 ถึง +85°C (แต่ไม่มีการแข็งตัวหรือการควบแน่น) | ||||||
| ความชื้นโดยรอบ | ระหว่างการทำงานและการจัดเก็บ: ความชื้นสัมพัทธ์ 35 ถึง 95% (แต่ไม่มีการควบแน่น) | ||||||
| ผลกระทบของอุณหภูมิ | ภายใน ±15% ของระยะตรวจจับที่ +23°C ในช่วงอุณหภูมิ -40 ถึง +85°C ภายใน ±10% ของระยะตรวจจับที่ +23°C ในช่วงอุณหภูมิ -25 ถึง +70°C | ||||||
| ผลกระทบจากแรงดันไฟฟ้า | ภายใน ±1% ของระยะตรวจจับที่แรงดันไฟฟ้าแหล่งจ่ายไฟที่กำหนด ภายใน ±15% ของแรงดันไฟฟ้าแหล่งจ่ายไฟที่กำหนด | ||||||
| ความต้านทานฉนวน | 50MΩ หรือมากกว่า (DC500V เมกะวัตต์) ระหว่างชิ้นส่วนที่มีไฟฟ้าและตัวเครื่อง | ||||||
| ทนแรงดันไฟฟ้า | AC4,000V 50/60Hz 1 นาที ระหว่างชิ้นส่วนที่มีไฟฟ้าและตัวเครื่อง | ||||||
| การสั่นสะเทือน (ความทนทาน) | 10 ถึง 55Hz, แอมพลิจูดสองเท่า 1.5 มม., 2 ชม. ต่อตัวในทิศทาง X, Y และ Z | ||||||
| แรงกระแทก (ความทนทาน) | 1,000 ม./วินาที2 ครั้ง 10 ครั้งในทิศทาง X, Y และ Z | ||||||
| โครงสร้างป้องกัน | มาตรฐาน IEC IP67, มาตรฐานทนน้ำมันของ Omron | ||||||
| วิธีการเชื่อมต่อพร็อกซิมิตี้เซนเซอร์ | แบบดึงสายออก (ความยาวสายมาตรฐาน 2ม.) | ||||||
| น้ำหนัก (รวมบรรจุภัณฑ์) | ประมาณ 65กรัม | น้ำหนักประมาณ 150 กรัม | น้ำหนักประมาณ 210 กรัม | ||||
| วัสดุของเซนเซอร์ตรวจจับระยะใกล้ | กรณี | ทองเหลือง | |||||
| พื้นผิวการตรวจจับ | โพลีบิวทิลีนเทเรฟทาเลต (PBT) | ||||||
| น็อตยึด | ทองเหลืองชุบนิเกิล | ||||||
| แหวนรองฟัน | เหล็กชุบสังกะสี | ||||||
| เครื่องประดับ | คำแนะนำการใช้งาน | ||||||
*1.การใช้เซ็นเซอร์ที่ AC24V ต้องใช้ในช่วงอุณหภูมิระหว่าง -25 ถึง +85°C.
*2.การใช้รุ่น M18 และ M30 ในช่วงอุณหภูมิระหว่าง 70°C ถึง 85°C ต้องจำกัดเอาต์พุตควบคุมในช่วง 5 ถึง 200มิลลิแอมป์.
