พร็อกซิมิตี้เซนเซอร์ชนิดกล่องเรซิ่น [E2F]
แบรนด์ :
OMRON
ข้อควรระวัง
รายละเอียดสินค้า
พร็อกซิมิตี้เซ็นเซอร์ชนิดกล่องเรซิ่น กันน้ำได้ดีเยี่ยม
[คุณสมบัติ]
· โครงสร้างในการป้องกันที่โดดเด่นและเป็นไปตามมาตรฐาน IP68
· สามารถรับมือกับการรบกวนซึ่งกันและกัน
Drawing ระบุขนาดของ OMRON พร็อกซิมิตี้เซนเซอร์
OMRON พร็อกซิมิตี้เซนเซอร์ ระบบ DC 3 สาย
OMRON พร็อกซิมิตี้เซนเซอร์ ระบบ AC 2 สาย

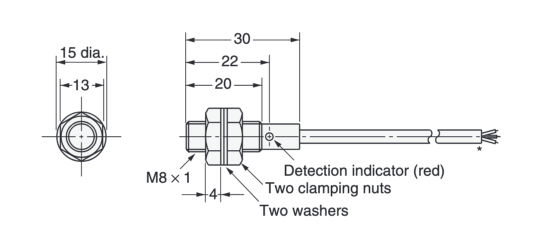

รุ่นพร็อกซิมิตี้เซนเซอร์ E2F-X1R5E□/-X1R5F□

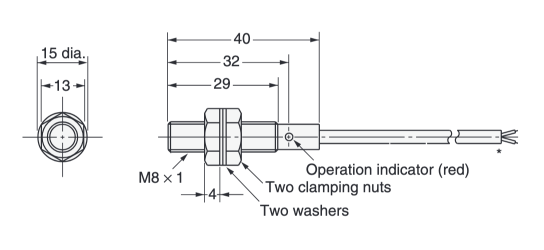

รุ่นพร็อกซิมิตี้เซนเซอร์ E2F-X1R5Y□
*สายกลมฉนวนไวนิล φ3.5, 3 แกน (พื้นที่หน้าตัดตัวนำ: 0.14มม2, เส้นผ่านศูนย์กลางฉนวน: φ1มม.) ความยาวมาตรฐาน 2 เมตร
การต่อขยายสาย (ท่อโลหะแบบเดี่ยว) สูงสุด 200 เมตร
*สำหรับข้อมูลเกี่ยวกับหมายเลขรุ่นที่ไม่ได้ระบุไว้ข้างต้น โปรดดูในแคตาล็อกดิจิทัล
การต่อขยายสาย (ท่อโลหะแบบเดี่ยว) สูงสุด 200 เมตร
*สำหรับข้อมูลเกี่ยวกับหมายเลขรุ่นที่ไม่ได้ระบุไว้ข้างต้น โปรดดูในแคตาล็อกดิจิทัล
*สายกลมฉนวนไวนิล φ3.5, 2 แกน (พื้นที่หน้าตัดตัวนำ: 0.14มม2, เส้นผ่านศูนย์กลางฉนวน: φ1มม.) ความยาวมาตรฐาน 2 เมตร
การต่อขยายสาย (ท่อโลหะแบบเดี่ยว) สูงสุด 200 เมตร
*สำหรับข้อมูลเกี่ยวกับหมายเลขรุ่นที่ไม่ได้ระบุไว้ข้างต้น โปรดดูในแคตาล็อกดิจิทัล
การต่อขยายสาย (ท่อโลหะแบบเดี่ยว) สูงสุด 200 เมตร
*สำหรับข้อมูลเกี่ยวกับหมายเลขรุ่นที่ไม่ได้ระบุไว้ข้างต้น โปรดดูในแคตาล็อกดิจิทัล
ตารางข้อมูลจำเพาะของ OMRON พร็อกซิมิตี้เซนเซอร์
คุณสมบัติ/ประสิทธิภาพของ OMRON พร็อกซิมิตี้เซนเซอร์
| รายการพร็อกซิมิตี้เซนเซอร์ | หมายเลขรุ่นพร็อกซิมิตี้เซนเซอร์ | ||||
|---|---|---|---|---|---|
| รุ่น E2F-X1R5E□ | รุ่น E2F-X2E□ | รุ่น E2F-X5E□ | รุ่น E2F-X10E□ | ||
| รุ่น E2F-X1R5F□ | รุ่น E2F-X2F□ | รุ่น E2F-X5F□ | รุ่น E2F-X10F□ | ||
| รุ่น E2F-X1R5Y□ | รุ่น E2F-X2Y□ | รุ่น E2F-X5Y□ | รุ่น E2F-X10Y□ | ||
| ระยะตรวจจับ | 1.5 มม.±10% | 2 มม.±10% | 5 มม.±10% | 10 มม.±10% | |
| ระยะการตั้งค่า | 0 ถึง 1.2 มม. | 0 ถึง 1.6 มม. | 0 ถึง 4 มม. | 0 ถึง 8 มม. | |
| ค่าเฮสเตอรีซิส | 10% หรือน้อยกว่าของระยะตรวจจับ | ||||
| วัตถุที่สามารถตรวจจับได้ | โลหะแม่เหล็ก (โลหะไม่แม่เหล็กลดระยะตรวจจับ) | ||||
| วัตถุมาตรฐานสำหรับตรวจจับ | เหล็ก 8×8×1 มม. | เหล็ก 12×12×1 มม. | เหล็ก 18×18×1 มม. | เหล็ก 30×30×1 มม. | |
| ความถี่การตอบสนอง*1 | รุ่น E/F: 2kHz, รุ่น Y: 25Hz | รุ่น E/F: 1.5kHz, รุ่น Y: 25Hz | รุ่น E/F: 600Hz, รุ่น Y: 25Hz | รุ่น E/F: 400Hz, รุ่น Y: 25Hz | |
| แรงดันไฟฟ้าจ่าย (ช่วงแรงดันไฟฟ้าทำงาน) | รุ่น E/F: DC12-24V ripple (pp) 10% หรือน้อยกว่า (DC10-30V) รุ่น Y: AC24-240V (AC20-264V) | ||||
| การใช้กระแสไฟฟ้า | รุ่น E/F: 17mA หรือน้อยกว่า | ||||
| กระแสรั่วไหล | รุ่น Y: 1.7mA หรือน้อยกว่า (ที่ 200V AC) | ||||
| การควบคุมเอาต์พุต | ความจุการเปิด/ปิด | รุ่น E/F: 200mA หรือน้อยกว่า รุ่น Y: 5 ถึง 100mA | รุ่น E/F: 200mA หรือน้อยกว่า รุ่น Y: 5 ถึง 300mA | ||
| แรงดันตกค้าง | รุ่น E/F: 2V หรือน้อยกว่า (กระแสโหลด 200mA, ความยาวสาย 2 ม.) รุ่น Y: ดู "ข้อมูลลักษณะเฉพาะ" ในแคตาล็อกดิจิทัล | ||||
| ไฟแสดงสถานะ | รุ่น E1: ไฟแสดงการตรวจจับ (สีแดง), E2/F1/F2: ไฟแสดงการทำงาน (สีแดง) รุ่น Y: ไฟแสดงการทำงาน (สีแดง) | ||||
| โหมดการทำงาน (เมื่อวัตถุเข้าใกล้) | รุ่น E1/F1/Y1: NO รุ่น E2/F2/Y2: NC | ||||
| วงจรป้องกัน | รุ่น E/F: การป้องกันการเชื่อมต่อย้อนกลับ, การป้องกันโหลดลัดวงจร, การดูดซับกระแสไฟ รุ่น Y: ไม่มี | ||||
| ช่วงอุณหภูมิแวดล้อม | ระหว่างการทำงานและเก็บรักษา: -25 ถึง +70°C (แต่ห้ามเกิดน้ำแข็งหรือน้ำค้างแข็ง) | ||||
| ช่วงความชื้นแวดล้อม | ระหว่างการทำงานและเก็บรักษา: 35 ถึง 95% RH | ||||
| ผลกระทบจากอุณหภูมิ | ภายในช่วงอุณหภูมิ -25 ถึง +70°C ที่ +23°C ระยะตรวจจับอยู่ใน ±10% | ||||
| ผลกระทบจากแรงดันไฟฟ้า | รุ่น E/F: ภายในช่วงแรงดันไฟฟ้าจ่าย ±15% ที่แรงดันไฟฟ้าจ่าย, ±2.5% หรือน้อยกว่าของระยะตรวจจับ รุ่น Y: ภายในช่วงแรงดันไฟฟ้าจ่าย ±10% ที่แรงดันไฟฟ้าจ่าย, ±1% หรือน้อยกว่าของระยะตรวจจับ | ||||
| ความต้านทานฉนวน | 50MΩ หรือน้อยกว่า (DC500V megger) ระหว่างชิ้นส่วนที่มีไฟฟ้าและตัวเครื่อง | ||||
| ความทนแรงดันไฟฟ้า | รุ่น E/F: AC1,000V 50/60Hz 1 นาที ระหว่างชิ้นส่วนที่มีไฟฟ้าและตัวเครื่อง รุ่น Y แบบ M8: AC2,000V 50/60Hz 1 นาที รุ่นอื่น: AC4,000V 50/60Hz 1 นาที | ||||
| ความทนการสั่นสะเทือน | 10 ถึง 55Hz, ความกว้างสองเท่า 1.5 มม., 2 ชั่วโมงในแต่ละทิศทาง X, Y และ Z | ||||
| ความทนการกระแทก | 1,000m/s2 10 ครั้งในแต่ละทิศทาง X, Y และ Z | ||||
| โครงสร้างป้องกัน | มาตรฐาน IEC IP68, ทนต่อน้ำมัน*2 | ||||
| วิธีการเชื่อมต่อ | แบบสายดึงออก (ความยาวสายมาตรฐาน 2 ม.) | ||||
| น้ำหนัก (รวมบรรจุภัณฑ์) | ประมาณ 40 กรัม | ประมาณ 50 กรัม | ประมาณ 130 กรัม | ประมาณ 170 กรัม | |
| วัสดุพร็อกซิมิตี้เซนเซอร์ | ตัวเครื่อง | โพลิอารีเลต | |||
| พื้นที่ตรวจจับ | |||||
| น็อตยึด | โพลีอะซีทัล | ||||
| อุปกรณ์เสริม | คู่มือการใช้งาน | ||||
*1. ความถี่การตอบสนองเป็นค่าเฉลี่ย สภาพการวัด: ใช้วัตถุตรวจจับมาตรฐาน, ระยะระหว่างวัตถุเป็นสองเท่าของวัตถุมาตรฐาน, ระยะการตั้งค่าเป็นครึ่งหนึ่งของระยะตรวจจับ
*2. หากใช้งานในสภาพแวดล้อมที่เซ็นเซอร์สัมผัสกับน้ำมันหล่อเย็น สารเติมแต่งในน้ำมันอาจทำให้เสื่อมสภาพ แนะนำให้ใช้รุ่น E2E
