แคลมป์ยึดแบบบกดลูกเบี้ยว (QLCP)
แบรนด์ :
IMAO CORPORATION
ข้อควรระวัง
รายละเอียดสินค้า
แคลมป์ยึดแบบดันแนวนอนด้วยก้าน
[คุณสมบัติ]
· เลือกทิศทางการหมุนของก้านตามการใช้งาน
· ติดตั้งอุปกรณ์เสริมที่ส่วนปลายของเพลา
· เมื่อดึงคันโยก เพลาจะยื่นออกมาและแคลมป์จะยึดจับ การคลายจะทำโดยสปริงที่ทำให้เพลากลับคืนมา
[การใช้งาน]
· เหมาะอย่างยิ่งเมื่อต้องการลดเวลาการตั้งค่าสำหรับชิ้นงาน
รายละเอียดจำเพาะของแคลมป์ยึดแบบกดลูกเบี้ยว (QLCP)
| บอดี้หลัก | เพลา, พิน | ก้านลูกเบี้ยว |
|---|---|---|
| S45C การรมดำ Black Oxide | S45C การชุบแข็ง การรมดำ Black Oxide | SCM440 การชุบแข็ง การรมดำ Black Oxide |
สเปค
| รหัสสินค้า | โหลดของก้าน (N) - หมายเหตุ) | แรงยึดแคลมป์ (kN) | แคลมป์ยึด กลไก | น้ำหนัก (กรัม) |
|---|---|---|---|---|
| QLCP080R | 80 | 0.9 | ลูกเบี้ยวเกลียว มุมลูกเบี้ยว 4 ° | 130 |
| QLCP080L | ||||
| QLCP150R | 150 | 2.4 | 350 | |
| QLCP150L |
- *น้ำหนักโหลดที่ก้านสามารถรับได้
Drawing ระบุขนาดของแบบหมุนซ้าย
Drawing ระบุขนาดของแบบหมุนขวา

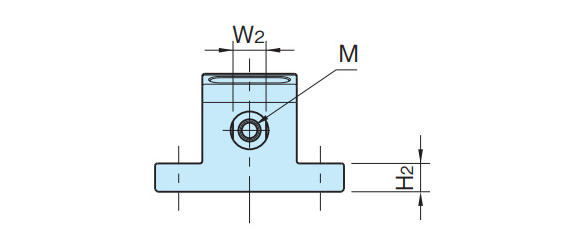

มุมมองด้านหน้า
มุมมองด้านข้าง
| รหัสสินค้า | การหมุน ทิศทาง | แคลมป์ยึด ระยะสโตรค | H1 | D | W2 | M | L2 | L4 | W | L3 | H2 | d | P | H | L | W1 | R | L1 | ก้านลูกเบี้ยว |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLCP080R | ขวา | 1.2 | 13 | 8 | 7 | M4 × 0.7 ความลึก: 8 | 13 | 6 | 40 | 14 | 6 | 4.5 | 30 | 25 | 36 | 20 | 40 | 20 | QLCA-04 |
| QLCP080L | ซ้าย | ||||||||||||||||||
| QLCP150R | ขวา | 1.6 | 18 | 12 | 10 | M6 × 1 ความลึก: 12 | 19 | 9 | 55 | 20 | 10 | 6.6 | 40 | 33 | 50 | 26 | 63 | 28 | QLCA-06 |
| QLCP150L | ซ้าย |
คุณสมบัติของผลิตภัณฑ์นี้

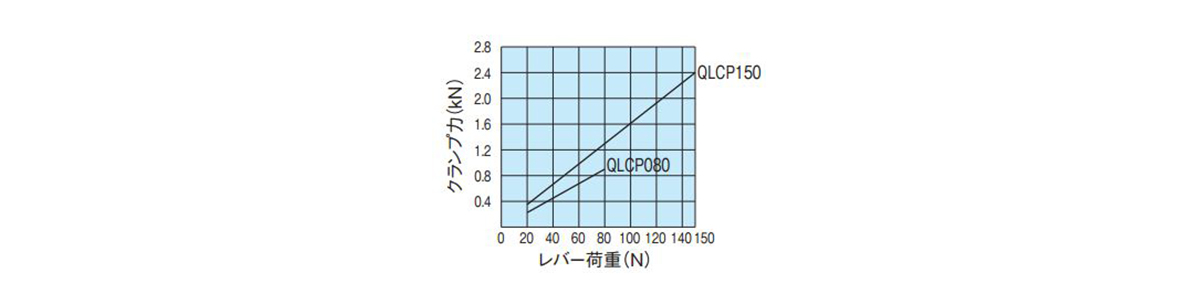

แผนภูมิความสามารถ
ตัวอย่างการใช้งานสำหรับสินค้านี้

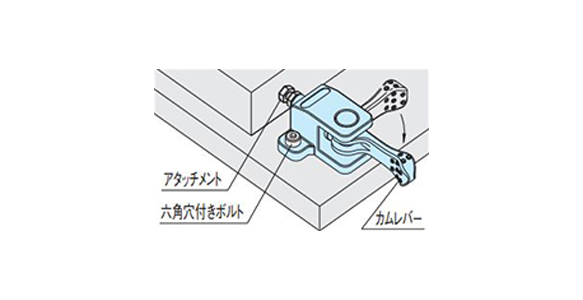

ตัวอย่างการใช้งาน
ขั้นตอนการทำงาน/ รุ่นหมุนขวา
หมุนก้านเพื่อดันเพลาออกและทำให้แคลมป์ยึดจับกับลูกเบี้ยว
การคลายจะทำโดยสปริงที่ทำให้เพลากลับคืนมา
- *ในรุ่นหมุนซ้าย ก้านจะหมุนไปในทิศทางตรงกันข้าม
