สลักเกลียว เซรามิก - SCX-H / SCX-C
แบรนด์ :
NBK
ข้อควรระวัง
- รูปภาพของ ผลิตภัณฑ์ เป็นเพียงภาพตัวแทนเท่านั้น สเปค อาจแตกต่างกันไปตาม รหัสรุ่น/ Part number ซึ่งรวมถึง รูปทรง และสี
รายละเอียดสินค้า
สกรูหัวจมหกเหลี่ยม เซรามิก / สกรูหกเหลี่ยม
[คุณสมบัติ]
· ผลิตจากอลูมินา เซรามิก 99.5% ความบริสุทธิ์สูง
· ใช้งานได้ต่อเนื่องที่อุณหภูมิ 1,500 องศาเซลเซียส
· มี ทนความร้อน ทนสารเคมี และ ความเป็นฉนวนไฟฟ้า ได้ดีเยี่ยม
[การประยุกต์ใช้งาน]
· สำหรับอุปกรณ์การผลิต FPD, อุปกรณ์การผลิต สารกึ่งตัวนำ , อุปกรณ์แกะสลัก PCB , อุปกรณ์ กระบวนการเตรียมผิว โลหะ, โรงงานเคมี ฯลฯ
โบลท์ เซรามิก ที่ใช้งานได้ต่อเนื่องที่อุณหภูมิ 1,500°C
ลักษณะภายนอก ของ SCX-H, SCX-C
วัสดุ/ การขัดเงา
SCX-H: Al2O3 (อลูมินา 99.5%)
SCX-C: Al2O3 (อลูมินา 99.5%)
ดรออิ้งบอกขนาด ของ SCX-H

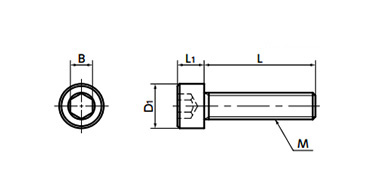

ดรออิ้งบอกขนาด ของ SCX-C
| M | แรงบิดทำลาย แรงบิด (น้ำ) |
|---|---|
| M3 | 0.04 |
| M4 | 0.05 |
| M5 | 0.10 |
| M6 | 0.15 |
| M8 | 0.30 |
| M10 | 0.50 |
ข้อควรระวังในการใช้งาน
- ใช้ ไขควงทอร์ค ประแจปอนด์ ขัน สกรู เซรามิก ให้แน่นเพื่อไม่ให้แรง แรงบิด แตกหักใน โต๊ะวางชิ้นงาน เกิน แรงบิด ที่แนะนำคือ 50% ของแรงบิดบิดหัก แรงบิด
- ค่าใน โต๊ะวางชิ้นงาน เป็นค่าอ้างอิง ไม่ใช่ค่าที่รับประกัน
- อาจได้รับความเสียหายจากการกระแทก มือจับ ด้วยความระมัดระวัง
| หมายเลข ผลิตภัณฑ์ | M | L | D1 | L1 | B | น้ำหนัก (กรัม) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCX-M3-C | M3 | 5 | 6 | 8 | 10 | 5.5 | 3 | 2 | 0.34-0.44 | |||||
| SCX-M4-C | M4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 7 | 4 | 2.5 | 0.71-1.6 | |
| SCX-M5-C | M5 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 8.5 | 5 | 3 | 1.2-2.8 | ||
| SCX-M6-C | M6 | 10 | 12 | 16 | 20 | 25 | 30 | 10 | 6 | 4 | 2.4-4.2 | |||
| SCX-M8-C | M8 | 12 | 16 | 20 | 25 | 30 | 13 | 8 | 5 | 5.5-8.5 | ||||
| SCX-M10-C | M10 | 12 | 16 | 20 | 25 | 30 | 16 | 10 | 6 | 9.5-14 | ||||
SCX-C (สกรูหัวจมหกเหลี่ยม)
- * หน่วย: mm
| หมายเลข ผลิตภัณฑ์ | M | L | B | L1 | น้ำหนัก (กรัม) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCX-M3-H | M3 | 5 | 6 | 8 | 10 | 5.5 | 2 | 0.31-0.43 | |||||
| SCX-M4-H | M4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 7 | 2.8 | 0.66-1.5 | |
| SCX-M5-H | M5 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 8 | 3.5 | 1.3-2.6 | ||
| SCX-M6-H | M6 | 10 | 12 | 16 | 20 | 25 | 30 | 10 | 4 | 2.2-4 | |||
| SCX-M8-H | M8 | 12 | 16 | 20 | 25 | 30 | 13 | 5.3 | 5.1-8 | ||||
| SCX-M10-H | M10 | 12 | 16 | 20 | 25 | 30 | 16 | 6.4 | 9.9-14 | ||||
SCX-H (สกรูหกเหลี่ยม)
- * หน่วย: mm
