เกทวาล์วสเตนเลสอเนกประสงค์ชนิดเกลียว 10K

ข้อควรระวัง
- สินค้าในรูปภาพเป็นเพียงภาพตัวอย่างเท่านั้น รายละเอียดจำเพาะอาจแตกต่างกันไปตามรหัสสินค้า เช่น รูปทรงและสี
รายละเอียดสินค้า
KITZ, เกทวาล์วสเตนเลสอเนกประสงค์ชนิดเกลียว 10K
[คุณสมบัติ]
· ผู้ผลิตได้พัฒนาวาล์วบรอนซ์รุ่น JIS B 2011 เพื่อแก้ไขปัญหาเรื่องความแข็งแรงและความทนทานต่อการกัดกร่อนที่ขาดหายไปในวาล์วบรอนซ์และวาล์วเหล็กหล่อเหนียว
· วาล์วสเตนเลสแบบเกลียวและแบบหน้าแปลนที่มีคุณภาพสูง อายุการใช้งานยาวนาน ใช้งานง่าย ซึ่งตรงตามสเปคมาตรฐานการทำงานก่อสร้างสาธารณะ (งานอุปกรณ์เครื่องจักรกล) เพื่อป้องกันน้ำประปาที่มีสนิมปนเปื้อน

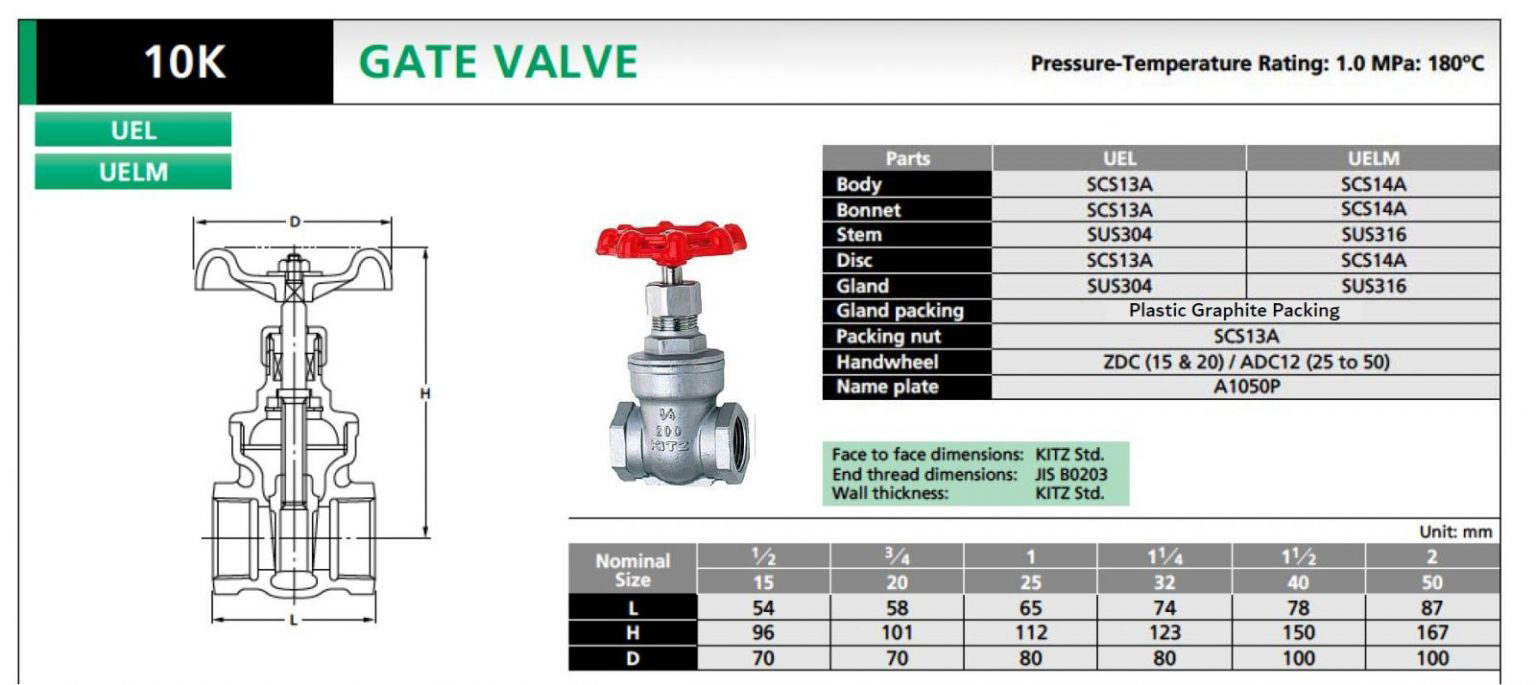

Drawing
UEL

UELM

สเปคของผลิตภัณฑ์
UEL
UELM
การเชื่อมต่อท่อ: JISB0203
ช่วงการผลิต: 15-50 มม. (1/2-2 นิ้ว)
การรับรอง: ผลิตภัณฑ์ที่เป็นไปตามมาตรฐานของสมาคมผู้ผลิตวาล์วประเทศญี่ปุ่น 15-50 มม. (1/2-2 นิ้ว)
มาตรฐาน: เทียบเท่าข้อกำหนด RoHS 15-50 มม. (1/2-2 นิ้ว)
วัสดุตัวเครื่องวาล์ว: สเตนเลสทองแดง
วัสดุฝาครอบ: สเตนเลสทองแดง
วัสดุแกนวาล์ว: สเตนเลสทองแดง
วัสดุจานวาล์ว: สเตนเลสทองแดง
รหัสสินค้า: UEL
การเชื่อมต่อท่อ: JISB0203
ช่วงการผลิต: 15-50 มม. (1/2-2 นิ้ว)
การรับรอง: ผลิตภัณฑ์ที่เป็นไปตามมาตรฐานของสมาคมผู้ผลิตวาล์วประเทศญี่ปุ่น 15-50 มม. (1/2-2 นิ้ว)
มาตรฐาน: เทียบเท่ากับข้อกำหนด RoHS 15-50 มม. (1/2-2 นิ้ว)
วัสดุกล่องวาล์ว: สเตนเลส
วัสดุฝาครอบ: สเตนเลสทองแดง
วัสดุแกนวาล์ว: สเตนเลส
วัสดุจานวาล์ว: สเตนเลสทองแดง
รหัสสินค้า: UELM
ตารางแสดงรายละเอียดจำเพาะ
UEL
| ขนาดเส้นผ่านศูนย์กลางเกลียว | H | D1 | l | L | d2 | s |
|---|---|---|---|---|---|---|
| 1/2 | 96 | 70 | 16 | 54 | Rc1/2 | 28 |
| 3/4 | 101 | 70 | 21 | 58 | Rc3/4 | 34 |
| 1 | 112 | 80 | 26.5 | 65 | Rc1 | 41 |
| 1 1/4 | 123 | 80 | 33.5 | 74 | Rc1 1/4 | 50 |
| 1 1/2 | 150 | 100 | 42.5 | 78 | Rc1 1/2 | 56 |
| 2 | 167 | 100 | 53 | 87 | Rc 2 | 68 |
- หมายเหตุ (1) หมายถึง ขนาดเกลียว
(2) การชุบผิวฮาร์ดโครม
(3) อาจแสดงเป็น S13A ได้เช่นกัน
(4) รูปนี้เป็นภาพตัวอย่าง การเปลี่ยนแปลงรูปทรงที่ไม่ส่งผลต่อค่าต่าง ๆ ในตารางขนาด และริบหรือที่นั่งที่ไม่ส่งผลต่อการเดินท่อ อาจไม่ได้แสดงในรูปนี้
UELM
| ขนาดเส้นผ่านศูนย์กลางเกลียว | H | D1 | l | L | d2 | s |
|---|---|---|---|---|---|---|
| 1/2 | 96 | 70 | 16 | 54 | Rc1/2 | 28 |
| 3/4 | 101 | 70 | 21 | 58 | Rc3/4 | 34 |
| 1 | 112 | 80 | 26.5 | 65 | Rc1 | 41 |
| 1 1/4 | 123 | 80 | 33.5 | 74 | Rc1 1/4 | 50 |
| 1 1/2 | 150 | 100 | 42.5 | 78 | Rc1 1/2 | 56 |
| 2 | 167 | 100 | 53 | 87 | Rc 2 | 68 |
- หมายเหตุ (1) หมายถึง ขนาดเกลียว
(2) การชุบผิวฮาร์ดโครม
(3) อาจแสดงเป็น S14A ได้เช่นกัน
(4) รูปนี้เป็นภาพตัวอย่าง การเปลี่ยนแปลงรูปทรงที่ไม่ส่งผลต่อค่าต่าง ๆ ในตารางขนาด และริบหรือที่นั่งที่ไม่ส่งผลต่อการเดินท่อ อาจไม่ได้แสดงในรูปนี้
การปรับแต่งเพิ่มเติม
ซีรีส์ B
| สถานะของไหล | W | G1 | G2 |
|---|---|---|---|
| ความดันกำหนด | อุณหภูมิ | ||
| 120°C หรือต่ำกว่า | 150 หรือน้อยกว่า | ตั้งแต่ 180°C ลงไป | |
| 5K | 0.7 | 0.6 | — |
| 10K | 1.4 | 1.1 | 1.0 |
| 20K | 2.0 | 1.2 | 1.0 |
- W: สำหรับน้ำที่ไหลนิ่งโดยมีความผันผวนของแรงดันน้อยเท่านั้น
- G1ถึง G2: ไอน้ำ, อากาศ, ก๊าซไม่ติดไฟ, น้ำมัน (สารหล่อลื่น, น้ำมันใช้งาน) เป็นต้น
ตัวอย่างการใช้งาน
UEL/UELM
- 1.1.1 เมื่อเลือกตำแหน่งติดตั้งวาล์ว ควรพิจารณาความสะดวกในการใช้งาน เช่น ความสูงของด้ามจับและทิศทางของก้านวาล์ว และต้องแน่ใจว่ามีพื้นที่เพียงพอสำหรับการใช้งานและบำรุงรักษาอย่างปลอดภัยและสะดวก
- 1.1.2 หากหลีกเลี่ยงไม่ได้ที่จะต้องติดตั้งวาล์วในพื้นที่จำกัด กรุณาตรวจสอบให้แน่ใจว่าการใช้งาน การตรวจสอบ และงานซ่อมบำรุงจะไม่ถูกขัดขวาง
- 1.1.3 ควรหลีกเลี่ยงการติดตั้งวาล์วในตำแหน่งที่แรงสั่นสะเทือนหรือแรงภายนอกอื่น ๆ อาจรบกวนการทำงานของวาล์ว หากเป็นไปได้
- 1.1.4 โดยหลักการทั่วไป ทิศทางการติดตั้งของวาล์วควรเป็นการติดตั้งในแนวตั้งบนท่อแนวนอน
- 1.1.5 เช็ควาล์ว/วาล์วกันกลับแบบสวิงสามารถติดตั้งได้ทั้งกับท่อแนวนอนและท่อแนวตั้ง; อย่างไรก็ตาม เมื่อทำการติดตั้งกับท่อแนวตั้ง ทิศทางการไหลของของเหลวต้องไหลจากล่างขึ้นบนเท่านั้น
- 1.1.6 เช็ควาล์วแบบยก สามารถใช้งานได้เฉพาะกับท่อแนวนอนเท่านั้น
- 1.1.7 เมื่อใช้เช็ควาล์วแบบยกชนิดสปริงโหลดกับท่อแนวตั้ง ต้องตรวจสอบให้แน่ใจว่าทิศทางการไหลของของไหลเป็นจากล่างขึ้นบน
- 1.2.1 ก่อนติดตั้งวาล์วเข้ากับท่อ กรุณาตรวจสอบวัตถุต่อไปนี้
(1) แรงดันของของไหลที่ใช้งานต้องตรงกับสเปคของวาล์ว
(2) เกลียวท่อของข้อต่อจะต้องตรงกัน
(3) ส่วนเกลียวของวาล์วและท่อเหล็กต้องไม่มีความเสียหาย
(4) ตรวจสอบเกลียวที่ปลายท่อเหล็กด้วยเกจวัดเกลียวเพื่อยืนยันว่าเกลียวนั้นเป็นไปตามมาตรฐาน - 1.2.2 ก่อนติดตั้งวาล์วเข้ากับท่อ กรุณาทำความสะอาดและกำจัดน้ำมันตัดกลึง เศษตัด สิ่งปนเปื้อน ฯลฯ ออกจากบริเวณเกลียวเชื่อมต่อและภายในท่อให้หมดจด
- 1.2.3 ห้ามโยน ทำตก ลาก พลิกคว่ำ หรือกระแทกวาล์วด้วยแรงกระทบใด ๆ
- 1.2.4 ถอดฝาป้องกันวาล์วออกก่อนติดตั้งท่อเพียงเล็กน้อย
- 1.2.5 หลังจากติดตั้งท่อเหล็กเสร็จสิ้นแล้ว กรุณาตรวจสอบบริเวณที่ขันแน่นแต่ละจุด และขันซ้ำหากพบว่ามีจุดใดหลวม
- 1.2.6 หลังจากติดตั้งท่อเหล็กเสร็จเรียบร้อยแล้ว ให้เปิดวาล์วทุกตัวในสายท่อเหล็กให้สุด และกำจัดสิ่งปนเปื้อนภายในท่อเหล็กโดยการแปรงทำความสะอาด
ห้ามเปิดหรือปิดวาล์วขณะทำความสะอาดภายในท่อเหล็กด้วยแปรง - 1.3.1 ตรวจสอบให้แน่ใจว่าปลายท่อเหล็กมีเกลียวก่อนเชื่อมต่อวาล์ว
- 1.3.2 กำจัดน้ำมันตัดกลึง เศษตัด สิ่งปนเปื้อน ฯลฯ ออกจากบริเวณเกลียวเชื่อมต่อของท่อเหล็กและวาล์ว รวมถึงภายในท่อเหล็ก โดยใช้น้ำยาทำความสะอาด ผ้าทำความสะอาด ฯลฯ
- 1.3.3 ทาซีล (เช่น เทปปิด ฯลฯ) บนส่วนเกลียวของท่อเหล็ก
- 1.3.4 เมื่อต่อท่อเหล็กกับวาล์ว ให้ใช้เครื่องมือที่เหมาะสมในการหมุนเกลียวเข้าด้วยกัน
- 1.3.5 เมื่อติดตั้งวาล์วเข้ากับท่อโดยการหมุนเกลียว อย่าใช้แรงบิดมากเกินไป ค่าแรงบิดของเกลียวควรอยู่ภายในค่าที่แสดงในตารางด้านล่าง
| ขนาดเส้นผ่านศูนย์กลางเกลียว | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 นิ้ว | 1-1/2 นิ้ว | 2 | 2-1/2 นิ้ว | 3 | 4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| แรงบิดขันแน่นมาตรฐาน N⋅m | 10 | 20 | 30 | 40 | 60 | 100 | 120 | 150 | 200 | 250 | 300 | 400 |
1.3.6 ค่อย ๆ เพิ่มแรงดันและอุณหภูมิระหว่างการทดสอบเดินเครื่อง และขันแน่นแต่ละส่วนที่ต้องขันแน่นอีกครั้งตามความจำเป็น
รายละเอียดคุณสมบัติของผลิตภัณฑ์
ซีรีส์ B
เพื่อแก้ไขปัญหา เช่น ความแข็งแรงไม่เพียงพอและขาดความทนทานต่อการกัดกร่อนในวาล์วบรอนซ์และวาล์วเหล็กหล่อเหนียว ผลิตภัณฑ์นี้จึงถูกพัฒนาขึ้นตามมาตรฐาน JIS B 2011 สำหรับวาล์วบรอนซ์ นี่คือวาล์วสเตนเลสแบบหน้าแปลนและแบบเกลียวในที่มีคุณภาพสูง อายุการใช้งานยาวนาน ใช้งานง่าย ซึ่งเป็นไปตามข้อกำหนดมาตรฐานของกระทรวงที่ดิน โครงสร้างพื้นฐาน การขนส่ง และการท่องเที่ยวของญี่ปุ่นสำหรับงานอุปกรณ์เครื่องจักรกล และมาตรฐานสมาคมสเตนเลส SAS358 เพื่อป้องกันน้ำประปาที่มีสนิมปนเปื้อน
ข้อมูลในการช่วยเลือก
วาล์วสเตนเลสมีความทนทานสูง และโดยทั่วไปมักถูกนำไปใช้ในอุตสาหกรรมต่าง ๆ เช่น โรงงานเคมีและอุตสาหกรรมปิโตรเคมีอย่างไรก็ตาม ในช่วงไม่กี่ปีที่ผ่านมา ความคุ้มค่าสูงจากความทนทานต่อการกัดกร่อนและความทนทานของวาล์วสแตนเลสได้รับการยอมรับมากขึ้น และปัจจุบันถูกนำไปใช้ในหลากหลายสาขา รวมถึงอุปกรณ์สำหรับอุตสาหกรรมทั่วไป ระบบประปา และสิ่งอำนวยความสะดวกในอาคาร
วาล์วสแตนเลสถูกจัดเป็นซีรีส์ตามสเปคการออกแบบ ทำให้การเลือกวาล์วง่ายขึ้น
ผลิตภัณฑ์ของเราประกอบด้วยวาล์วอุตสาหกรรมที่ผลิตตามมาตรฐานต่าง ๆ รวมถึงผลิตภัณฑ์มาตรฐาน KITZ ที่ออกแบบและผลิตขึ้นสำหรับการใช้งานเฉพาะด้าน วาล์วที่เป็นไปตามมาตรฐานจะถูกใช้งานหลักในโรงงานเคมีและสถานที่ที่คล้ายคลึงกัน ในขณะที่ผลิตภัณฑ์มาตรฐาน KITZ จะถูกใช้เป็นหลักสำหรับอุปกรณ์ทั่วไป
นอกจากนี้ วาล์วสแตนเลสของ KITZ ผลิตขึ้นภายใต้การควบคุมคุณภาพอย่างเข้มงวด ด้วยกระบวนการผลิตแบบครบวงจรตั้งแต่การหล่อจนถึงการประกอบ จึงสามารถจัดหาวาล์วคุณภาพสูงได้อย่างต่อเนื่อง
