น็อตหน้าแปลนพร้อมที่นั่งทรงกลม

แบรนด์ :

MISUMI

รายละเอียดสินค้า

การจับยึดที่มั่นคงสม่ำเสมอสามารถทำได้เสมอโดยไม่ได้รับผลกระทบจากแนวขนานของชิ้นงานและสลักเกลียว ฯลฯ แหวนรองและชุด

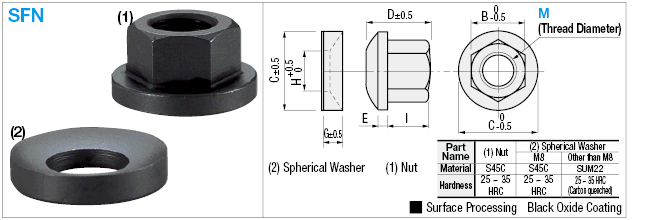

หมายเลขชิ้นส่วน		M x P (ขนาดเกลียว × พิทช์)	B	C	D	E	G	H	I	น้ำหนัก แคลมป์ยึด ดับด้วย HRC 30 ± 5 ซึ่งมี วัสดุ คือ S45C
หมายเลขชิ้นส่วน	M	M x P (ขนาดเกลียว × พิทช์)	B	C	D	E	G	H	I	น้ำหนัก แคลมป์ยึด ดับด้วย HRC 30 ± 5 ซึ่งมี วัสดุ คือ S45C
SFN	8	M8 x 1.25	13	19	12	3	4	10	7.8	21
	10	M10 x 1.5	17	22	13	3	5	12	8.4	32
	12	M12 x 1.75	19	25	14.3	4	6	14	9	46
	14	M14 x 2.0	22	28	17.5	4.5	6	16	11.4	66
	16	M16 x 2.0	24	35	20	4.5	7	18	12.8	103
	18	M18 x 2.5	27	35	20.6	4.5	7	20	13.6	106
	20	M20 x 2.5	30	42	25	6	8	22	16.6	183
	22	M22 x 2.5	32	45	25.4	6	8	25.4	16.9	210
	24	M24 x 3	36	50	28	6	8	28	18.7	270

[ ! ]ผลิตภัณฑ์นี้มีเป็นชุด โดยบรรจุน็อตและแหวนรองทรงกลมรวมอยู่ในชุด แหวนรองทรงกลมเทียบเท่ากับส่วนเว้า (2) ของ BW

● สามารถทำแคลมป์ยึดที่มั่นคงได้เสมอโดยไม่ได้รับผลกระทบจากความ ความขนาน ของชิ้นงานและ โบลท์ ฯลฯ
