ดอกเอ็นมิลปลายเรียวแบบปลายตรงคาร์ไบด์, ปลายเรียว 2 ฟัน / คว่ำ, ชนิดขอบตรงด้านข้าง
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
[คุณสมบัติ]
· ชนิด ใบมีดตรง ทรงเรียวกลับด้าน ตรงด้านข้าง 2 ร่อง ที่สามารถ กระบวนการแปรรูป รูปทรงที่ซับซ้อนได้อย่างมีประสิทธิภาพ
· ขนาดที่กำหนดเองของเส้นผ่านศูนย์กลางการตัด ความยาว ใบมีดลบคม มีด มุม ด้านเดียว และความยาวคอ
สเปค
[ ! ] แม้ว่าจะมีการระบุขนาดภายในช่วงที่ระบุได้ ทั้งนี้ขึ้นอยู่กับการรวมกันของแต่ละ มิติ ผลิตภัณฑ์บางอย่างอาจไม่สามารถผลิตได้

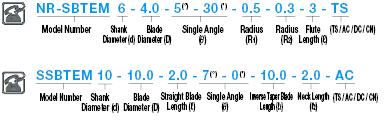

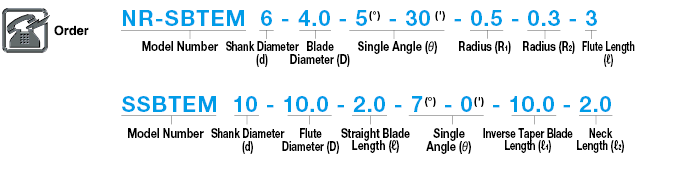

| รหัสรุ่น | ขนาดเส้นผ่านศูนย์กลางร่อง D การกำหนดส่วนเพิ่ม 0.1 มม. | แบบตรง ความยาวของใบมีด ℓ การกำหนดส่วนเพิ่ม 0.1 มม. | มุม เดียว θ ° - ' 1' การกำหนดที่เพิ่มขึ้น | ความยาว ใบมีดลบคม ทรงเรียว ผกผัน ℓ1 การกำหนดส่วนเพิ่ม 0.1 มม. | ความยาวคอ ℓ2 การกำหนดส่วนเพิ่ม 0.5 มม. | ความยาวโดยรวม L | |||
| เส้นผ่าศูนย์กลางก้าน D | |||||||||
| θ5°0' ~ 10° | θ10°1' ~ 15° | θ15°1' ~ 20° | |||||||
| SSBTEM | 3 | 2.0 to 3.0 | 1.0 to 2.0 | 5°0' ~ 20°0' | 2.0 to 2.5 | 1.0 | 0.7 | 1.0 to 2.0 | 40 |
| 4 | 3.0 to 4.0 | 1.0 to 3.0 | 2.0 to 4.0 | 2.0 to 2.5 | 1.0 to 1.5 | 1.0 to 4.0 | 50 | ||
| 6 | 4.0 to 6.0 | 1.0 to 6.0 | 3.0 to 5.0 | 3.0 to 4.0 | 2.0 to 4.0 | 2.0 to 6.0 | 60 | ||
| 8 | 6.0 to 8.0 | 1.0 to 8.0 | 4.0 to 9.0 | 4.0 to 6.0 | 2.0 to 5.0 | 2.0 to 8.0 | 60 | ||
| 10 | 8.0 to 10.0 | 1.0 to 10.0 | 5.0 to 13.0 | 5.0 to 8.0 | 2.0 to 8.0 | 2.0 to 10.0 | 80 | ||
| 12 | 10.0 to 12.0 | 1.0 to 12.0 | 6.0 to 17.0 | 6.0 to 11.0 | 2.0 to 10.0 | 2.0 to 10.0 | 80 | ||
| 16 | 12.0 to 16.0 | 1.0 to 16.0 | 8.0 to 18.0 | 8.0 to 12.0 | 2.0 to 11.0 | 2.0 to 10.0 | 100 | ||
การดัดแปลง
