คัตเตอร์สำหรับ Pin Point Gate (เปิด) สำหรับการขึ้นรูปส่วนปลาย / 2 ร่องฟัน / ใบมีดตรง
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
[คุณสมบัติ]
· เหมาะอย่างยิ่งสำหรับ การตัดแต่งขึ้นรูปด้วยเครื่องจักร เกตของ ขาพิน นพอยต์ ประตู
· เลือกได้จากขนาด มุม รวมโดยละเอียด
· สามารถเลือก วัสดุฐาน ได้จาก 3 ประเภท: คาร์ไบด์ ผงเหล็กไฮสปีด เหล็กกล้าความเร็วสูง (HSS) และ เหล็กกล้าความเร็วสูง (HSS)
สเปค

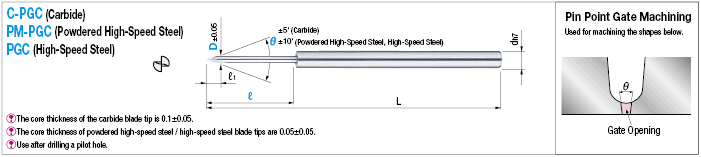

| รหัสรุ่น | ความยาวของช่อง ℓ | มุมคู่ θ (เลือก) | ความยาวของใบมีด ℓ1 | ความยาวโดยรวม L | เส้นผ่าศูนย์กลางของก้านจับ D | ||||||
| ความสามารถ D | |||||||||||
| θ20° | θ30° | θ40° | θ45° | θ50° | θ60° | ||||||
| C-PGC (คาร์ไบด์) | 1.5 | 30 | 20° | 4.0 | 2.6 | 1.9 | 1.7 | 1.5 | 1.2 | 100 | 6 |
| 2 | 30° | 5.4 | 3.5 | 2.6 | 2.3 | 2.0 | 1.6 | ||||
| 2.5 | 40° | 6.8 | 4.5 | 3.3 | 2.9 | 2.6 | 2.1 | ||||
| 3 | 45° | 8.2 | 5.4 | 4.0 | 3.5 | 3.1 | 2.5 | ||||
| 3.5 | 50° | 9.6 | 6.3 | 4.7 | 4.1 | 3.6 | 2.9 | ||||
| 4 | 60° | 11.1 | 7.3 | 5.4 | 4.7 | 4.2 | 3.4 | ||||
[ ! ] เส้นผ่านศูนย์กลางของทางเข้า เป็นตัวระบุเส้นผ่านศูนย์กลางสูงสุดของชิ้นส่วนที่ติดส่วนปลายของใบมีด
[ ! ] ชนิดไม่เคลือบ, เนื่องจากการเคลือบผิวทำให้รักษาความแม่นยำได้ยาก
| รหัสรุ่น | ความยาวของช่อง ℓ (เลือก) | มุมคู่ θ (เลือก) | ความยาวของใบมีด ℓ1 | ความยาวโดยรวม L | เส้นผ่าศูนย์กลางของก้านจับ D | ||||||
| ความสามารถ D | |||||||||||
| θ20° | θ30° | θ40° | θ45° | θ50° | θ60° | ||||||
| PM-PGC ( เหล็กกล้าความเร็วสูง (HSS) ผง) PGC (เหล็กกล้าความเร็วสูง (HSS)) | 0.9 | 30 | 20° 30° 40° 45° 50° 60° | 2.4 | 1.5 | 1.1 | 1.0 | 0.9 | 0.7 | 100 | 6 |
| 1 | 30 | 2.6 | 1.7 | 1.2 | 1.1 | 1.0 | 0.8 | ||||
| 1.3 | 30 | 3.5 | 2.3 | 1.7 | 1.5 | 1.3 | 1.0 | ||||
| 1.5 | 30 | 4.0 | 2.6 | 1.9 | 1.7 | 1.5 | 1.2 | ||||
| 50 | |||||||||||
| 70 | |||||||||||
| 2 | 30 | 5.4 | 3.5 | 2.6 | 2.3 | 2.0 | 1.6 | ||||
| 50 | |||||||||||
| 70 | |||||||||||
| 2.5 | 30 | 6.8 | 4.5 | 3.3 | 2.9 | 2.6 | 2.1 | ||||
| 50 | |||||||||||
| 70 | |||||||||||
| 3 | 30 | 8.2 | 5.4 | 4.0 | 3.5 | 3.1 | 2.5 | ||||
| 50 | |||||||||||
| 70 | |||||||||||
| 3.5 | 30 | 9.6 | 6.3 | 4.7 | 4.1 | 3.6 | 2.9 | ||||
| 50 | |||||||||||
| 70 | |||||||||||
| 4 | 30 | 11.1 | 7.3 | 5.4 | 4.7 | 4.2 | 3.4 | ||||
| 50 | |||||||||||
| 70 | |||||||||||
[ ! ] เส้นผ่านศูนย์กลางของทางเข้า เป็นตัวระบุเส้นผ่านศูนย์กลางสูงสุดของชิ้นส่วนที่ติดส่วนปลายของใบมีด
[ ! ] ชนิดไม่เคลือบ, เนื่องจากการเคลือบผิวทำให้รักษาความแม่นยำได้ยาก
